본질적으로, 다중 스테이션 진공 튜브로는 전략적으로 두 가지 주요 섹션으로 나뉩니다. 상단에는 고온로 본체와 공정 튜브가 포함되고, 하단에는 필수적인 모든 전기 제어 부품이 수용됩니다. 이러한 분리는 임의적인 것이 아니라 열 관리, 안전 및 작동 신뢰성 원칙에 따른 근본적인 설계 선택입니다.
다중 스테이션 진공 튜브로의 이중 섹션 구조는 의도적인 엔지니어링 솔루션입니다. 이는 열에 민감한 전자 제어 장치를 로의 극한 온도와 격리하여 시스템 수명, 정밀한 공정 제어 및 간소화된 유지 보수를 보장합니다.
상단 섹션: 열처리 코어
상단 섹션은 주요 재료 처리가 발생하는 곳입니다. 제어된 분위기 또는 진공 상태에서 극한의 열을 생성하고 포함하도록 설계되었습니다.
로 본체 및 튜브
로의 본체에는 발열체, 단열재 및 튜브로 자체가 포함됩니다. 이 튜브는 시료를 열처리하기 위해 배치되는 밀봉된 챔버입니다.
"다중 스테이션"이라는 것은 로가 여러 개의 튜브를 가지고 있어 서로 다른 시료를 동시에 처리하거나 더 긴 공정 영역에 걸쳐 특정 온도 구배를 생성할 수 있음을 의미합니다.
"뒤집기" 기능
많은 설계에는 뒤집거나 기울일 수 있는 로 본체가 포함되어 있습니다. 이 기능은 가열 공정 자체를 위한 것이 아니라 튜브와 시료의 장입 및 하역을 용이하게 하여 작업자의 인체 공학 및 안전을 크게 향상시키기 위한 것입니다.
하단 섹션: 제어 및 전원 허브
하단 섹션은 전체 장치의 두뇌이자 중추 신경계 역할을 합니다. 열원 아래에 물리적으로 배치함으로써 자연 대류를 활용하여 냉각 상태를 유지하는 데 도움이 됩니다.
전기 제어 부품
이 영역에는 온도 조절기(PID 조절기 등), 공정 프로그래머 및 가열 주기를 자동화하는 모든 프로그래밍 가능 로직 컨트롤러(PLC)가 수용됩니다. 이러한 부품은 열에 가장 민감하며 정확성을 위해 안정적인 작동 환경이 필요합니다.
전원 및 진공 시스템 통합
하단 캐비닛에는 발열체에 공급되는 고전류를 관리하는 변압기 및 실리콘 제어 정류기(SCR)와 같은 전원 조정 하드웨어도 포함되어 있습니다. 관련 진공 시스템(펌프, 밸브 및 게이지)에 대한 제어 장치도 중앙 집중식 작동을 위해 일반적으로 이 제어 허브에 통합됩니다.
분할 구조의 장단점 이해
이 일반적인 설계는 성능과 신뢰성에 초점을 맞춘 일련의 의도적인 엔지니어링 트레이드오프를 나타냅니다.
장점: 열 절연
가장 중요한 이점은 열 절연입니다. 전자는 고온에 노출되면 빠르게 열화됩니다. 이를 로 챔버에서 분리하면 제어 시스템의 수명과 신뢰성이 크게 향상되어 부정확한 판독 및 시스템 오류를 방지합니다.
장점: 서비스 용이성
시스템을 분리함으로써 유지 보수가 훨씬 간단해집니다. 엔지니어는 고온 로 어셈블리를 다루거나 분해할 필요 없이 하단 섹션의 제어 전자 장치를 작업할 수 있어 가동 중지 시간을 줄일 수 있습니다.
고려 사항: 물리적 공간
주요 트레이드오프는 더 큰 물리적 공간을 차지한다는 것입니다. 단일 통합 장치가 더 작을 수 있지만, 분할 설계는 최소한의 바닥 공간보다 장기적인 성능을 우선시합니다. 상단 및 하단 섹션 간의 연결(전원선, 열전대)도 복잡성을 추가합니다.
애플리케이션을 위한 주요 구조적 고려 사항
이 구조를 이해하면 특정 실험실 또는 생산 요구 사항에 따라 로를 평가하는 데 도움이 됩니다.
- 주요 초점이 처리량인 경우: 상단 섹션에 있는 "다중 스테이션" 튜브의 수와 배열이 가장 중요한 기능입니다.
- 주요 초점이 공정 정밀도인 경우: 하단 섹션에 수용된 PID 조절기 및 열전대의 품질과 절연이 가장 중요합니다.
- 주요 초점이 장기적인 신뢰성인 경우: 상단 및 하단 섹션 간의 물리적 분리 및 환기는 잘 설계되고 내구성이 뛰어난 시스템의 주요 지표입니다.
궁극적으로 다중 스테이션 진공 튜브로의 분할 구조는 각 구성 요소가 이상적인 환경에서 작동하도록 보장하는 목적이 있는 설계의 증거입니다.
요약표:
| 섹션 | 주요 구성 요소 | 주요 기능 |
|---|---|---|
| 상단 섹션 | 로 본체, 발열체, 단열재, 다중 스테이션 튜브 | 제어된 분위기 또는 진공에서 재료 처리를 위한 극한의 열을 생성하고 포함 |
| 하단 섹션 | 온도 조절기(PID), PLC, 전원 조절기(SCR), 진공 시스템 제어 | 열로부터 격리된 정밀한 온도 관리, 자동화 및 시스템 작동을 위한 전기 제어 장치 수용 |
KINTEK의 고급 고온로 솔루션으로 실험실을 업그레이드하십시오! 탁월한 R&D 및 사내 제조 능력을 활용하여, 우리는 머플로, 튜브로, 회전로, 진공 및 분위기로, 그리고 CVD/PECVD 시스템을 포함한 다양한 실험실에 신뢰할 수 있는 다중 스테이션 진공 튜브로를 제공합니다. 우리의 강력한 심층 맞춤화 기능은 향상된 효율성과 정확성을 위한 귀하의 고유한 실험 요구 사항을 정확하게 충족하도록 보장합니다. 향상된 효율성과 정확성을 위해 열처리 워크플로우를 최적화하는 방법을 논의하려면 지금 문의하십시오!

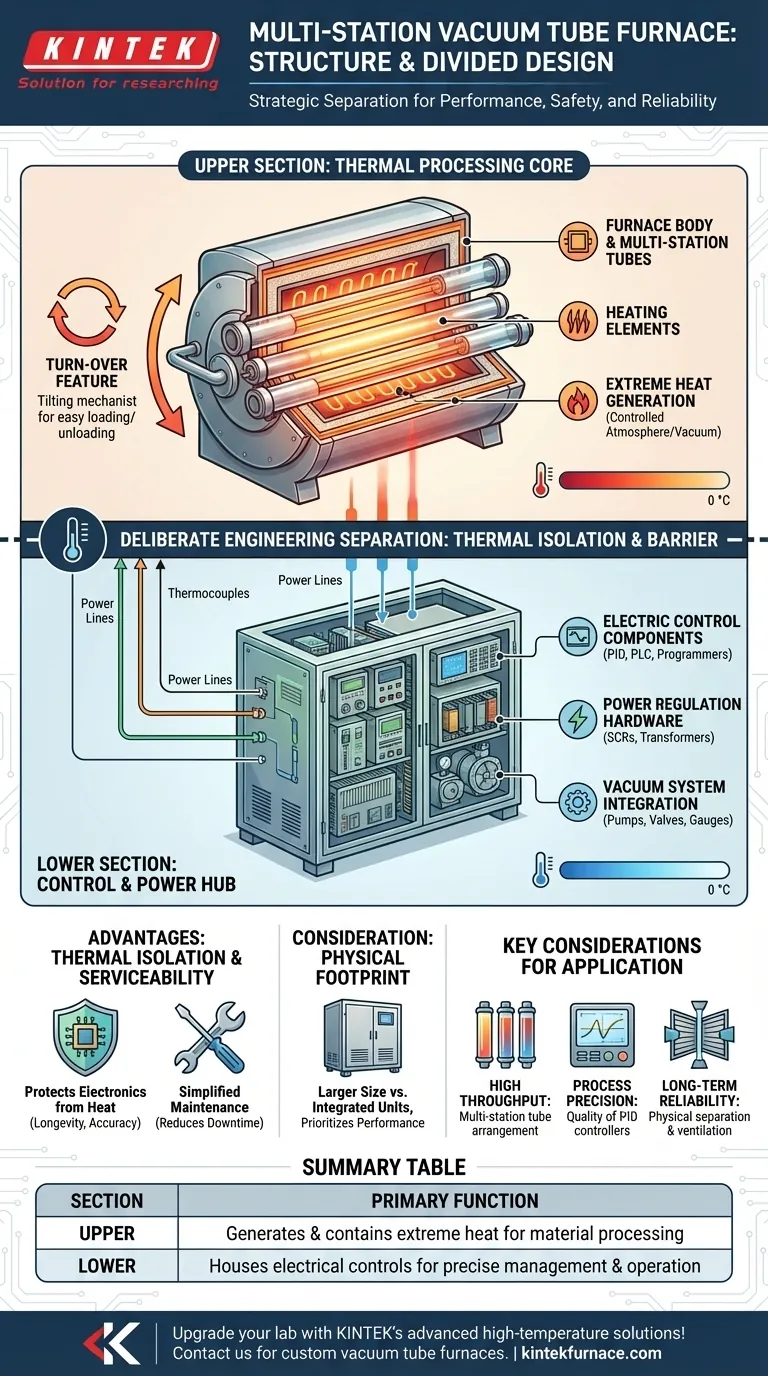

시각적 가이드
