요약하자면, 화학 기상 증착(CVD) 관상로는 매우 고품질의 균일하고 순수한 박막 증착을 가능하게 하므로 현대 게이트 유전체를 준비하기 위한 선호되는 도구입니다. 이 방법은 최첨단 트랜지스터의 성능과 신뢰성에 필수적인 고급 초박형 고유전율 재료를 만드는 데 필요한 온도, 가스 흐름 및 압력에 대한 정밀한 제어를 제공합니다.
트랜지스터가 원자 규모로 축소됨에 따라 게이트 유전체는 중요한 성능 병목 현상이 됩니다. CVD 관상로는 엔지니어들이 기존 재료를 넘어 필름별로 고급 유전체 층을 정밀하게 구성할 수 있도록 함으로써 이를 직접 해결하며, 이는 현대 전자 제품에 필수적인 기능입니다.
정밀 제어가 필수적인 이유
노의 장점을 이해하려면 먼저 게이트 유전체의 역할을 이해해야 합니다. 이는 트랜지스터의 심장으로, 전류의 흐름을 제어하는 얇은 절연층입니다.
게이트 유전체의 중요한 역할
이 단일 초박형 층의 품질은 트랜지스터의 속도, 전력 소비 및 신뢰성을 결정합니다. 어떤 불완전성, 불순물 또는 두께 변화도 전류 누설 또는 장치 고장으로 이어질 수 있습니다.
장치 스케일링의 도전 과제
수십 년 동안 이산화규소(SiO2)가 표준 게이트 유전체였습니다. 그러나 트랜지스터가 축소됨에 따라 이 층은 너무 얇아져야 (단 몇 개의 원자 두께) 전자가 그 안을 "터널링"하기 시작하여 엄청난 전력 낭비를 초래했습니다.
해결책은 새로운 고유전율 재료(예: 산화하프늄, HfO2)를 사용하는 것이었는데, 이는 누설을 방지하면서도 물리적으로 더 두꺼울 수 있고 동일한 전기적 성능을 제공합니다. 이 재료들은 단순히 실리콘 위에 "성장"할 수 없으며, 원자 수준의 정밀도로 증착되어야 합니다. 이것이 CVD가 없어서는 안 될 이유입니다.
CVD 관상로의 주요 장점
CVD 관상로는 이러한 섬세한 증착 공정을 수행하는 데 필요한 제어된 환경을 제공하며, 다른 방법으로는 따라올 수 없는 제어, 품질 및 재료 유연성의 조합을 제공합니다.
탁월한 공정 제어
CVD 노는 모든 중요 공정 매개변수를 독립적이고 정밀하게 조작할 수 있도록 합니다. 여기에는 온도, 압력, 그리고 전구체 가스의 유량이 포함됩니다.
이러한 수준의 제어는 필름의 최종 특성, 가장 중요하게는 두께와 화학적 조성을 정확하게 조정할 수 있도록 합니다.
우수한 필름 품질 및 균일성
관상로의 안정적이고 밀폐된 환경은 증착된 필름이 최고 품질임을 보장합니다. 이로 인해 웨이퍼 전체에 걸쳐 매우 균일하고, 최소한의 결함으로 매우 밀도가 높으며, 극히 순수한 필름이 생성됩니다.
높은 순도는 원치 않는 화학 반응을 방지하고 필름이 원하는 절연 특성을 갖도록 보장하여 낮은 누설 전류와 높은 장치 신뢰성으로 이어지므로 매우 중요합니다.
고급 재료와의 유연성
하부 기판의 산화물(예: 실리콘 위의 SiO2) 성장에 국한되는 열 산화와 달리 CVD는 증착 공정입니다.
이는 어떤 적절한 기판 위에도 다양한 재료를 증착할 수 있음을 의미합니다. 이러한 유연성은 HfO2, Al2O3 등 현대 반도체 기술의 핵심인 재료 증착을 허용하므로 CVD가 고유전율 유전체에 사용되는 핵심 이유입니다.
탁월한 계면 특성
게이트 유전체와 그 아래 실리콘 채널 사이의 결합은 매우 중요합니다. 불량한 계면은 느리고 신뢰할 수 없는 트랜지스터로 이어집니다.
CVD 공정은 깨끗하고 날카로우며 안정적인 계면을 생성하도록 최적화될 수 있습니다. 이는 강력한 결합력과 탁월한 전기적 특성을 보장하여 장치 안정성과 성능을 직접적으로 향상시킵니다.
장단점 이해하기
강력하지만, CVD 관상로는 보편적으로 간단한 해결책은 아닙니다. 그 장점에는 본질적인 복잡성이 따릅니다.
공정 복잡성
CVD는 휘발성 전구체 가스로부터의 복잡한 화학 반응에 의존합니다. 안정적이고 반복 가능한 공정 레시피를 개발하려면 상당한 전문 지식과 실험이 필요합니다.
전구체 취급 및 안전
CVD에 사용되는 전구체 화학 물질은 종종 독성, 인화성 또는 발화성입니다. CVD 노를 사용하려면 엄격한 안전 프로토콜, 특수 가스 취급 캐비닛 및 견고한 비상 대응 시스템이 필요합니다.
비용 및 처리량
CVD 시스템, 특히 고순도 반도체 작업을 위해 설계된 시스템은 간단한 열 산화 노보다 훨씬 더 비싸고 복잡합니다. 증착 공정은 또한 더 느릴 수 있어 제조 처리량에 영향을 미칩니다.
목표에 맞는 올바른 선택
CVD 관상로 사용 결정은 전적으로 생성하려는 게이트 유전체의 요구 사항에 따라 달라집니다.
- 최첨단 장치 성능에 중점을 둔 경우: CVD 노의 정밀한 제어 및 재료 유연성은 현대 고유전율 유전체를 사용하여 고성능 게이트 스택을 제작하는 데 필수적입니다.
- 기초 연구 또는 교육에 중점을 둔 경우: 열 산화가 기본적인 SiO2 커패시터를 시연하는 데 더 간단하지만, 비실리콘 기반 또는 고급 유전체 재료를 탐구하는 데는 CVD 시스템이 필수적입니다.
- 대량 생산, 레거시 노드 제조에 중점을 둔 경우: 오래된 공정 노드에서 더 두껍고 덜 까다로운 유전체의 경우, 열 산화와 같은 더 간단하고 처리량이 높은 방법이 더 비용 효율적일 수 있습니다.
궁극적으로 CVD 관상로는 현대 고성능 전자 제품의 기본이 되는 고급 게이트 유전체 생성을 가능하게 하는 기술입니다.
요약 표:
| 장점 | 설명 |
|---|---|
| 정밀 제어 | 정확한 필름 특성을 위한 온도, 압력 및 가스 흐름의 독립적인 조작. |
| 우수한 필름 품질 | 최소한의 결함으로 균일하고 밀도 있으며 순수한 필름을 보장합니다. |
| 재료 유연성 | 다양한 기판에 HfO2 및 Al2O3와 같은 다양한 고유전율 재료를 증착합니다. |
| 탁월한 계면 특성 | 안정적인 결합과 향상된 전기적 성능을 위해 깨끗하고 날카로운 계면을 생성합니다. |
고급 고온 노 솔루션으로 반도체 연구를 발전시킬 준비가 되셨습니까? KINTEK은 뛰어난 R&D 및 자체 제조를 활용하여 CVD/PECVD 시스템, 관상로 등을 포함한 다양한 제품 라인을 제공하며, 고유한 실험 요구 사항을 정밀하게 충족하는 강력한 심층 맞춤화를 제공합니다. 지금 문의하십시오 당사의 솔루션이 게이트 유전체 준비를 강화하고 장치 성능을 향상시키는 방법에 대해 논의하십시오!

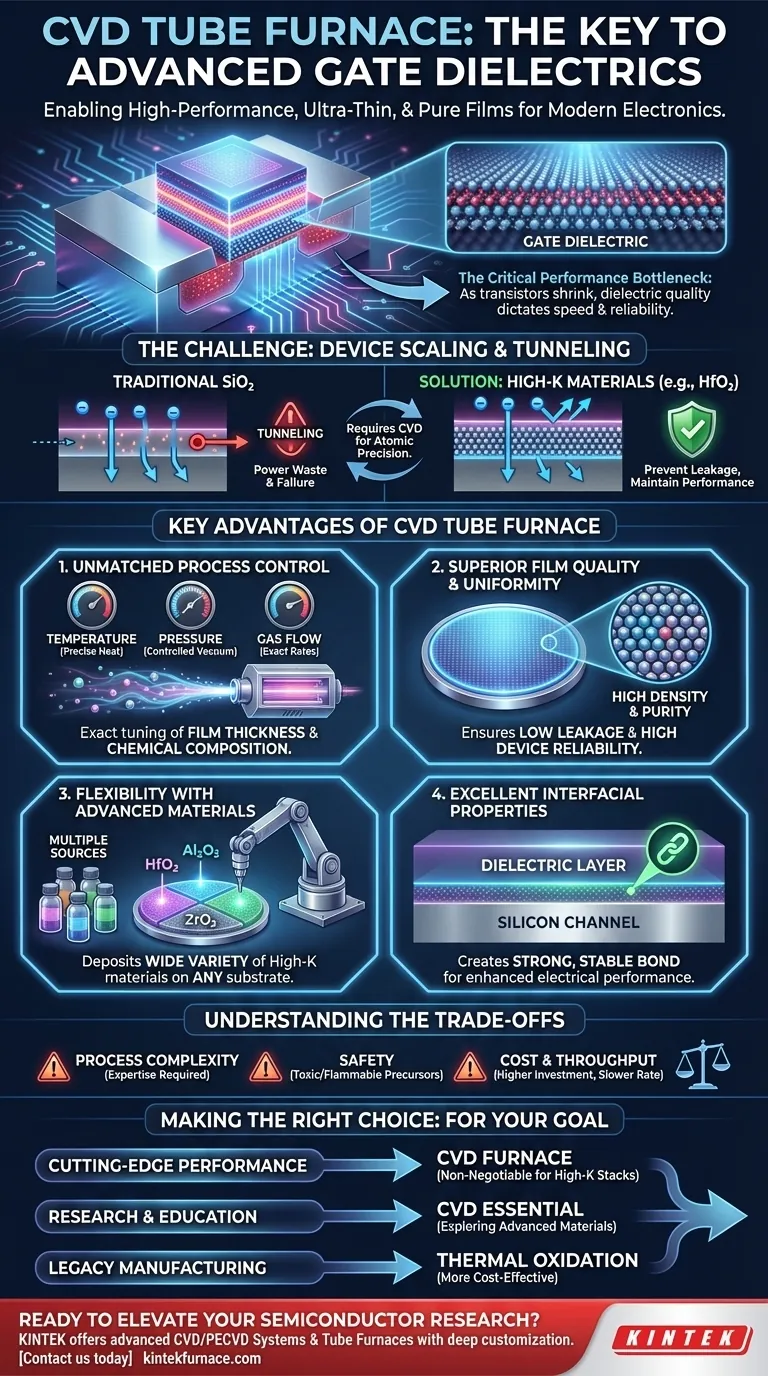

시각적 가이드
