요약하자면, 플라즈마 강화 화학 기상 증착(PECVD)은 200°C에서 400°C 사이의 현저히 낮은 온도 범위에서 작동합니다. 이와 대조적으로, 저압 화학 기상 증착(LPCVD)은 일반적으로 425°C에서 900°C 사이의 훨씬 더 높은 온도를 필요로 합니다. 이 근본적인 차이는 각 공정이 화학 반응에 필요한 에너지를 공급하는 방식에서 비롯됩니다.
핵심적인 차이점은 단순히 온도가 아니라 에너지원입니다. LPCVD는 전구체 가스를 분해하기 위해 높은 열 에너지에만 의존하는 반면, PECVD는 플라즈마를 사용하여 반응성 종을 생성하므로 훨씬 낮은 온도에서 증착이 일어날 수 있습니다.
근본적인 차이점: 열 에너지 대 플라즈마 에너지
온도 차이를 이해하려면 각 공정이 박막 증착에 필요한 화학 반응을 어떻게 활성화하는지 먼저 이해해야 합니다.
LPCVD 작동 방식: 열 활성화
LPCVD는 열 구동 공정입니다. 이 공정은 웨이퍼를 매우 높은 온도로 가열하는 진공로 내에서 작동합니다.
이 강렬한 열은 전구체 가스의 화학 결합을 끊는 데 필요한 활성화 에너지를 제공하여 기판 표면에 고체 필름으로 반응하고 증착되도록 합니다.
PECVD 작동 방식: 플라즈마 활성화
PECVD는 열 에너지를 플라즈마 에너지로 대체합니다. 반응 챔버 내부에서 전기장(일반적으로 고주파 또는 RF)을 사용하여 전구체 가스를 이온화시켜 플라즈마를 생성합니다.
이 플라즈마는 이온, 전자 및 자유 라디칼로 구성된 고도로 에너지 넘치는 혼합물입니다. 이러한 반응성 종은 LPCVD의 특징인 고온이 필요 없이 증착 반응을 시작할 수 있습니다.
낮은 온도가 중요한 이유
PECVD가 낮은 온도에서 작동할 수 있다는 점은 사소한 세부 사항이 아니라 현대 전자 장치의 병목 현상 제조를 가능하게 하는 결정적인 이점입니다.
온도에 민감한 구조 보호
많은 첨단 장치는 층별로 구축됩니다. 웨이퍼 위에 이미 있는 트랜지스터나 저유전율(low-k) 유전체와 같은 구성 요소는 LPCVD의 고온에 의해 손상되거나 열화될 수 있습니다.
PECVD의 저온 범위(200-400°C)는 기저부 전기적 특성을 손상시키지 않으면서 이미 부분적으로 제조된 장치에 증착할 수 있도록 합니다.
기판 무결성 보존
고온(400°C 이상)은 물리적 변형, 응력 유발 또는 하부 기판의 결정 구조 변경을 일으킬 수 있습니다.
이는 특히 일부 LPCVD 공정에서 사용되는 900°C의 온도를 견딜 수 없는 폴리머 또는 특정 화합물 반도체와 같은 재료에 매우 중요합니다.
제조 처리량 향상
공정 온도를 낮추면 제조 흐름 내에서 가열 및 냉각 주기에 필요한 시간이 단축됩니다.
이러한 "온도 유지 시간"의 단축은 더 빠른 처리, 낮은 에너지 소비 및 전반적인 공장 처리량 증가로 직접 이어집니다.
상충 관계 이해
저온이 중요한 이점이지만, PECVD와 LPCVD 중에서 선택하는 것은 상충되는 요소를 균형 있게 고려해야 합니다. 각 방법은 다른 영역에서 탁월합니다.
LPCVD의 이점: 박막 품질 및 등각성
LPCVD는 진공 상태에서 열에 의존하기 때문에 반응이 종종 더 제어되고 균일합니다. 이는 일반적으로 우수한 순도, 낮은 내부 응력 및 복잡한 표면 형상에 대한 우수한 스텝 커버리지(등각성)를 가진 박막을 생성합니다.
고품질의 질화규소 또는 다결정 실리콘과 같은 기초 층의 경우, 원하는 재료 특성을 얻기 위해 LPCVD의 높은 열 예산이 종종 필요합니다.
PECVD 고려 사항: 박막 조성 및 응력
PECVD에서 플라즈마를 사용하면 전구체 가스로부터 수소와 같은 다른 원소가 증착된 박막에 포함될 수 있습니다. 이는 표면을 "패시베이션(passivate)"하거나 박막 특성을 조정하는 데 유리하게 사용될 수 있습니다.
그러나 이는 또한 PECVD 박막이 더 높은 수소 함량과 더 가변적인 내부 응력을 가질 수 있음을 의미하며, 이는 응용 분야에 따라 신중하게 관리되어야 합니다. 이 공정은 박막 특성을 더 많이 조작할 수 있게 해주지만, 이를 위해서는 더 엄격한 제어가 필요합니다.
응용 분야에 적합한 방법 선택
궁극적인 선택은 박막의 특정 요구 사항과 기판의 제약 조건에 따라 달라집니다.
- 열에 민감한 재료 또는 복잡한 다층 장치에 증착하는 것이 주요 초점인 경우: 기저부 구조를 보호하는 저온 공정 덕분에 PECVD가 분명한 선택입니다.
- 다결정 실리콘 또는 화학량론적 질화물과 같은 안정적인 박막에 대해 최고의 순도, 밀도 및 등각 커버리지를 달성하는 것이 주요 초점인 경우: 기판이 열을 견딜 수 있다는 전제 하에 LPCVD가 종종 더 우수하거나 심지어 필수적인 방법입니다.
온도 차이가 에너지원의 직접적인 결과임을 이해함으로써 특정 엔지니어링 목표를 기반으로 더 많은 정보를 바탕으로 결정을 내릴 수 있습니다.
요약표:
| 공정 | 온도 범위 | 에너지원 | 주요 장점 |
|---|---|---|---|
| PECVD | 200°C ~ 400°C | 플라즈마 | 저온 작동, 열에 민감한 구조 보호, 빠른 처리량 |
| LPCVD | 425°C ~ 900°C | 열 | 높은 박막 순도, 우수한 등각성, 낮은 내부 응력 |
KINTEK의 첨단로 솔루션으로 실험실을 업그레이드하십시오! 탁월한 R&D와 사내 제조 능력을 활용하여, 우리는 머플로, 튜브로, 회전로, 진공 및 분위기로, 그리고 CVD/PECVD 시스템과 같은 다양한 실험실에 고온로를 제공합니다. 우리의 강력한 심층 맞춤화 능력은 저온 PECVD가 민감한 장치에 필요하든 고품질 LPCVD 박막이 필요하든 관계없이 귀하의 고유한 실험 요구 사항을 정확하게 충족하도록 보장합니다. 지금 문의하여 맞춤형 솔루션이 연구 및 생산 효율성을 어떻게 향상시킬 수 있는지 논의하십시오!

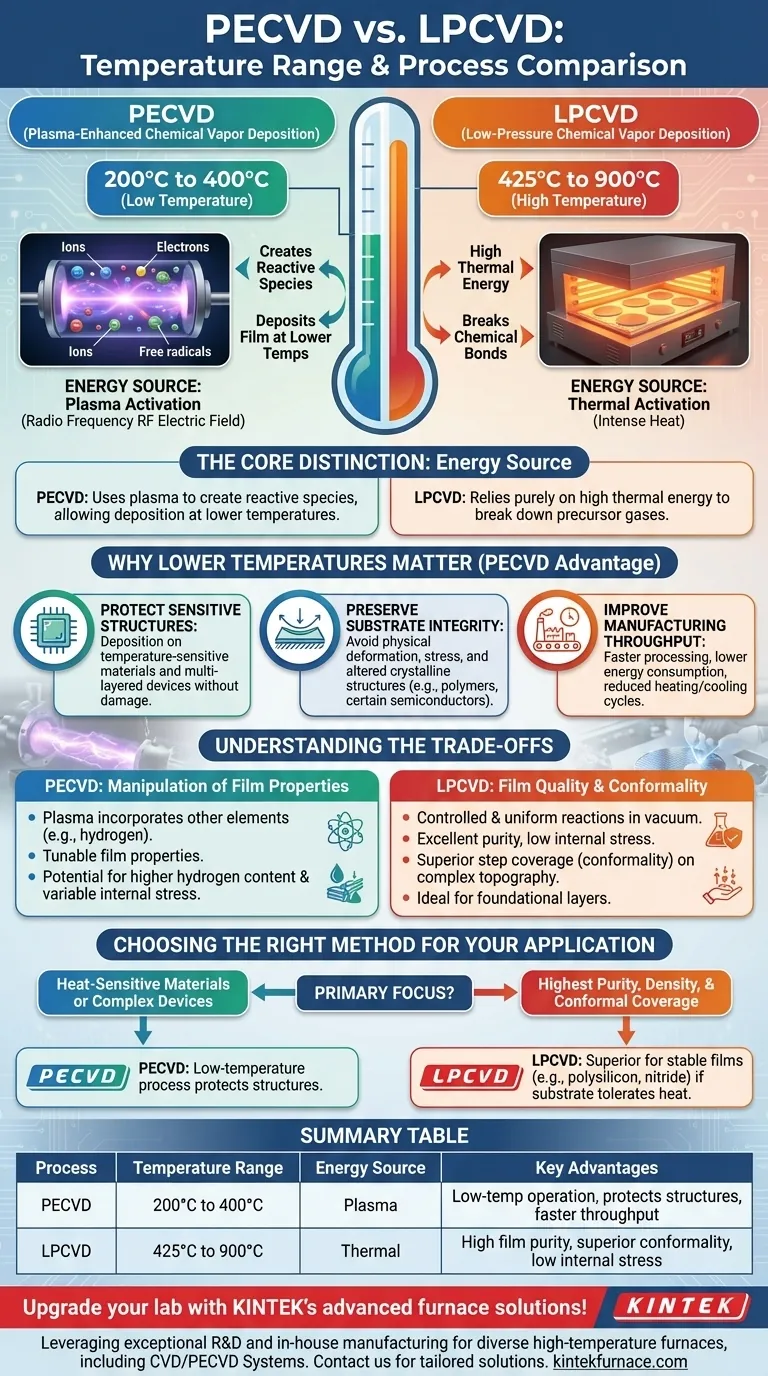

시각적 가이드
