기판에 재료를 증착할 때 Cvd 공정은 어떻게 작동하나요?| 정밀 박막 증착

화학 기상 증착(CVD)은 진공 또는 제어된 분위기에서 제어된 화학 반응을 통해 고품질 박막과 코팅을 기판에 증착하는 데 사용되는 다목적 공정입니다.이 공정에는 전구체 물질을 기화시킨 다음 가열된 기판 표면에서 반응하거나 분해하여 고체 필름을 형성하는 과정이 포함됩니다.주요 장점으로는 균일한 증착, 필름 특성에 대한 정밀한 제어, 다양한 재료와의 호환성 등이 있습니다.CVD는 내식성 또는 전기 전도성과 같은 맞춤형 특성을 갖춘 고순도의 내구성 있는 코팅을 생산할 수 있기 때문에 반도체 제조, 항공우주 및 첨단 재료 개발 분야에서 널리 사용됩니다.

핵심 사항을 설명합니다:

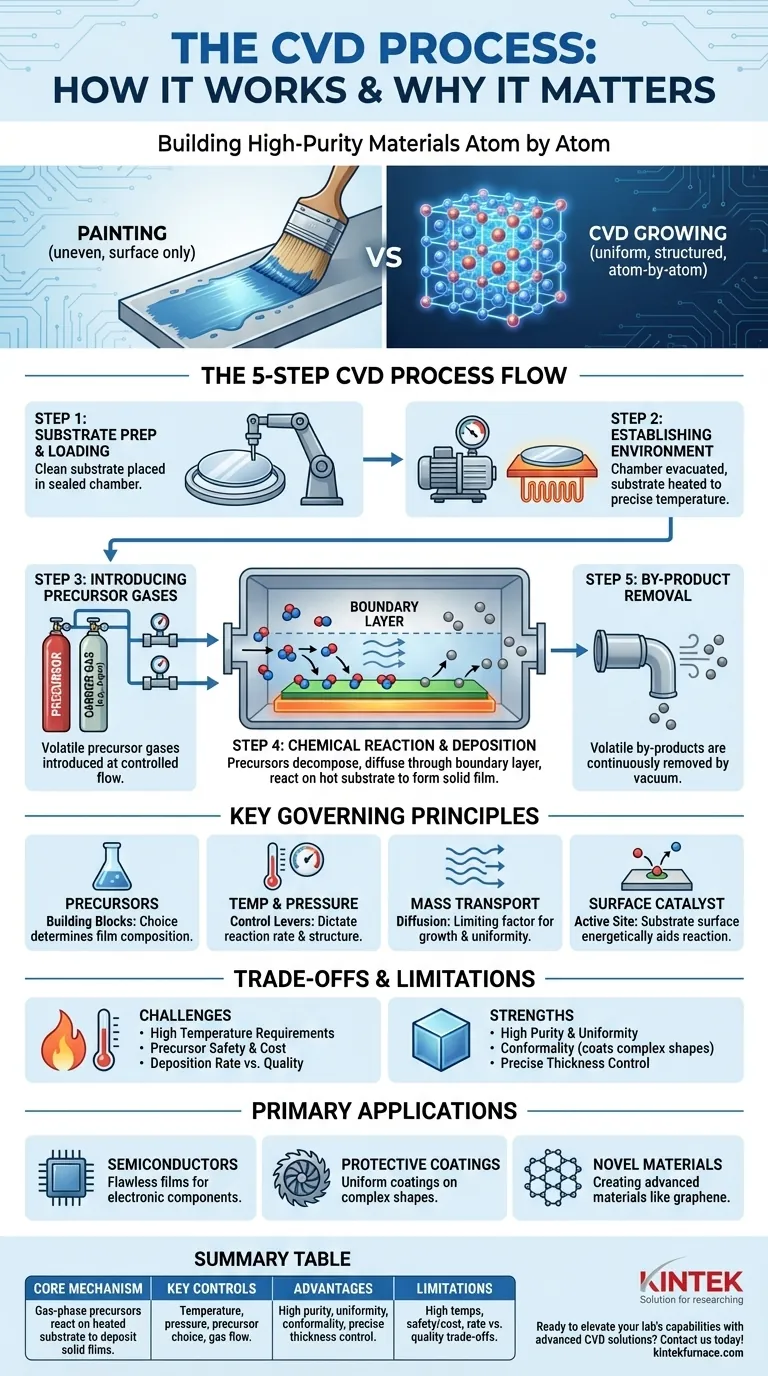

기본 CVD 공정 흐름:
- 전구체 기화:개시제 물질과 모노머가 기화되어 기질을 포함하는 반응 챔버로 유입됩니다.
- 화학 반응:고온(튜브 재질에 따라 최대 1700°C)에서 반응물은 필름과 전구체로 분리되어 기판 표면으로 확산됩니다.
- 필름 형성:기판 표면의 화학 반응이 나노미터에서 밀리미터에 이르는 두께의 고체 필름을 생성합니다.
- 부산물 제거:휘발성 부산물은 챔버 배기 시스템을 통해 지속적으로 제거됩니다.
주요 공정 변화:
- 열 CVD:열을 사용하여 반응을 진행하며, 온도 범위는 튜브 재료(≤1200°C의 경우 석영, ≤1700°C의 경우 알루미나)에 따라 결정됩니다.
- 플라즈마 강화 CVD(PECVD):플라즈마를 사용하여 더 낮은 온도(200-400°C)에서 반응이 가능하여 민감한 기판의 손상을 방지합니다.
- MPCVD 장비 :마이크로웨이브 플라즈마 CVD 시스템은 다이아몬드 박막 성장과 같은 특수 응용 분야에 정밀한 제어를 제공합니다.
표면 반응 메커니즘:
- 반응 기체가 경계층을 통해 확산되어 기판 표면에 도달합니다.
- 분자가 기판 표면에 흡착됩니다.
- 기판에 의해 촉매된 표면 화학 반응이 발생합니다.
- 반응 생성물이 표면에서 탈착
- 부산물은 경계층을 통해 확산됩니다.
중요 공정 파라미터:
- 온도:기판 손상 없이 반응 동역학을 최적화하도록 정밀하게 제어됩니다.
- 압력: 일반적으로 진공 또는 저압에서 작동하여 균일성 향상
- 가스 유량:필름 구성 및 성장 속도를 제어하기 위해 세심하게 조절됩니다.
- 기판 준비:표면 청결도와 형태는 필름 접착력에 큰 영향을 미칩니다.
소재 및 적용 유연성:
- 금속, 세라믹, 폴리머 및 복합 재료 증착 가능
- 반도체 소자(실리콘, 질화갈륨)에 사용
- 보호 코팅(열 차단, 내식성)
- 첨단 소재(그래핀, 탄소 나노튜브, 퀀텀닷)
다른 증착 방법 대비 장점:
- 복잡한 형상을 위한 탁월한 스텝 커버리지
- 증착된 필름의 고순도 및 밀도
- 화학량론 및 미세 구조에 대한 정밀한 제어
- 실험실에서 산업 생산까지 확장 가능

원자 수준의 정밀도로 맞춤형 재료를 제작할 수 있는 CVD 공정은 일상적인 전자 제품부터 최첨단 양자 컴퓨팅 부품에 이르기까지 현대 기술 개발의 기본이 됩니다.PECVD 및 MPCVD와 같은 기술을 통해 계속 발전하고 있는 CVD는 재료 엔지니어링 솔루션의 선두를 지키고 있습니다.
