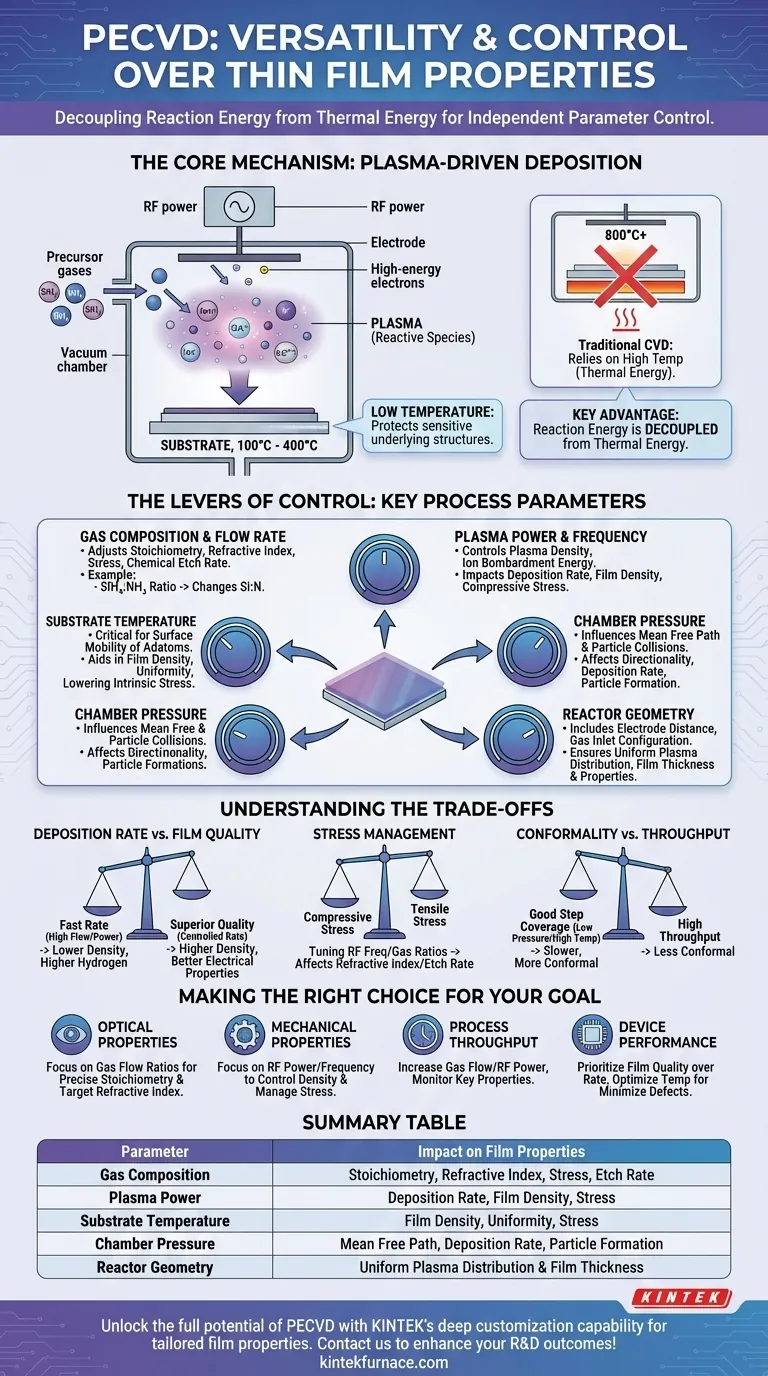

플라즈마 강화 화학 기상 증착(PECVD)은 박막 특성에 대한 탁월한 다목적성과 제어 기능으로 전자에서 항공 우주에 이르는 다양한 산업에서 필수적인 기술로 자리 잡았습니다.기존의 화학 기상 증착 방법과 달리 PECVD는 플라즈마 활성화를 활용하여 낮은 온도에서 필름 특성을 정밀하게 조정할 수 있습니다.이 프로세스를 통해 엔지니어는 온도에 민감한 기판과의 호환성을 유지하면서 플라즈마 파라미터, 가스 혼합물 및 하드웨어 구성을 체계적으로 조정하여 광학, 기계 및 전기적 특성을 맞춤화할 수 있습니다.복잡한 형상을 균일하게 코팅할 수 있는 이 기술의 능력은 적용 가능성을 더욱 확장합니다.
핵심 포인트 설명:
-
플라즈마를 이용한 정밀 제어
PECVD의 플라즈마 활성화를 통해 필름 특성을 세밀하게 제어할 수 있습니다:- RF 주파수 조정:더 높은 주파수(예: 13.56MHz 대 40kHz)는 이온 충격 에너지에 영향을 미쳐 필름 밀도 및 응력에 영향을 미칩니다.
- 가스 흐름 최적화:전구체 가스의 정확한 비율(예: 질화규소용 SiH₄/N₂O)에 따라 조성 및 굴절률이 결정됩니다.
- 온도 유연성:기존 CVD의 600°C-800°C 대비 25°C-350°C에서 작동하여 기판 무결성을 보존합니다.
-
다차원 특성 튜닝
엔지니어는 여러 필름 특성을 동시에 엔지니어링할 수 있습니다:- 광학 :기체상 화학량론을 통해 굴절률 조정(예: SiO₂/Si₃N₄ 혼합의 경우 1.45-2.0)
- 기계적 :바이어스 전압 제어를 통해 압축에서 인장까지 변조된 응력
- 전기 :도핑 수준에 따른 맞춤형 전도도(예: 붕소가 도핑된 실리콘 필름)
-
컨포멀 증착의 장점
PECVD의 확산 공정은 다음과 같은 점에서 가시광선 방식보다 성능이 뛰어납니다:- 고종횡비 트렌치 코팅(최대 10:1까지 시연)
- 균일한 두께 유지(300mm 웨이퍼 전체에서 ±3%)
- 3D 디바이스 제작 지원(예: MEMS, TSV)
-
재료 다양성
이 기술은 다양한 소재 시스템을 수용합니다:- 유전체 :절연용 SiO₂, Si₃N₄
- 반도체 활성층용 a-Si, μc-Si
- 폴리머 :생체 적합성을 위한 파릴렌 유사 코팅
-
공정 파라미터 상호 작용
조정 가능한 주요 매개변수가 시너지 효과를 창출합니다:파라미터 일반적인 범위 주요 영향력 압력 100m토르-5토르 필름 밀도/응력 전력 밀도 0.1-1W/cm² 증착 속도/결정성 기판 바이어스 0-300V 이온 에너지/계면 접착력
이 다중 파라미터 제어 프레임워크를 사용하면 반사율이 0.5% 미만인 반사 방지 코팅이나 MEMS 장치용 응력 엔지니어링 멤브레인을 만드는 등 PECVD가 정확한 사양을 충족할 수 있습니다.이 기술의 적응성은 플렉서블 전자기기와 첨단 패키징 솔루션의 혁신을 지속적으로 주도하고 있습니다.
요약 표:
| 제어 파라미터 | 필름 특성에 미치는 영향 |
|---|---|
| RF 주파수 | 필름 밀도 및 응력 조정 |
| 가스 유량 비율 | 조성 및 굴절률 결정 |
| 온도 범위 | 기판 무결성 유지(25°C-350°C) |
| 압력 | 필름 밀도 및 스트레스에 영향을 미칩니다. |
| 전력 밀도 | 증착 속도 및 결정성 제어 |
| 기판 바이어스 | 이온 에너지 및 인터페이스 접착력 조절 |
