화학 기상 증착(CVD)은 물리적 기상 증착(PVD)과 어떻게 다릅니까?주요 차이점 설명

화학 기상 증착(CVD)과 물리 기상 증착(PVD)은 모두 필수적인 박막 증착 기술이지만 메커니즘, 재료 및 응용 분야가 근본적으로 다릅니다.CVD는 기체 전구체와 기판 사이의 화학 반응에 의존하므로 복잡한 형상에서도 정밀하고 균일한 코팅이 가능합니다.그러나 PVD는 스퍼터링 또는 증착과 같은 공정을 통해 고체 소스에서 기판으로 재료를 물리적으로 전송하므로 밀도가 높은 필름을 만들 수 있지만 적합성이 떨어지는 경우가 많습니다.CVD는 반도체 및 고순도 애플리케이션에 탁월하지만, 내마모성 코팅과 온도에 민감한 기판에는 PVD가 선호됩니다.선택은 재료 호환성, 필름 품질 요구 사항 및 기판 제한과 같은 요인에 따라 달라집니다.

핵심 사항을 설명합니다:

1. 프로세스 메커니즘

   • CVD:기체 전구체(예: 실리콘 필름용 실란)와 기판 사이의 화학 반응을 사용합니다.열, 플라즈마와 같은 에너지원(예, MPCVD 기계 ) 또는 빛으로 반응을 유도하여 고체 침전물을 형성합니다.
   • PVD:물리적 공정(스퍼터링, 증발)에 의존하여 고체 타겟에서 기판으로 물질을 옮깁니다.화학 반응이 일어나지 않고 원자/분자가 표면에 직접 응축됩니다.

2. 재료의 다양성

   • CVD:금속(예: 텅스텐), 세라믹(예: 질화규소), 첨단 나노 구조(예: 탄소 나노 튜브)를 포함한 광범위한 재료를 증착합니다.
   • PVD:금속(예: 티타늄) 및 단순 화합물(예: 산화알루미늄) 등 물리적으로 기화될 수 있는 물질로 제한됩니다.

3. 온도 요구 사항

   • CVD:고온(300~900°C)이 필요한 경우가 많지만, 플라즈마 강화 방식(PECVD)은 이 온도를 300°C 미만으로 낮춥니다.
   • PVD:일반적으로 낮은 온도(500°C 미만)에서 작동하므로 플라스틱 또는 열에 민감한 인쇄물에 적합합니다.

4. 필름 특성

   • CVD:복잡한 3D 구조(예: 반도체 트렌치) 코팅에 이상적인 고순응성 필름을 생성합니다.
   • PVD:밀도가 높고 접착력이 높은 필름을 얻을 수 있지만 스텝 커버리지가 낮아 평평하거나 단순한 형상에 유리합니다.

5. 애플리케이션

   • CVD:반도체(예: 이산화규소 게이트 유전체), 광학 및 합성 다이아몬드 생산에 주로 사용됩니다.
   • PVD:기계적 코팅(예: 절삭 공구의 질화 티타늄) 및 장식 마감에 선호됩니다.

6. 장비 복잡성

   • CVD:정밀한 가스 전달 시스템과 반응 챔버가 필요하므로 비용과 유지 관리가 증가합니다.
   • PVD:진공 기반 설정이 더 간단하지만 타겟을 자주 교체해야 할 수 있습니다.

7. 확장성

   • CVD:여러 기판을 동시에 일괄 처리하는 데 더 적합합니다.
   • PVD:단일 웨이퍼 또는 소량 생산에 더 적합합니다.

구매자의 경우, 균일성(CVD)을 우선시하든 내구성(PVD)을 우선시하든 필름 품질 요구 사항과 기판 제약 조건의 균형을 맞추는 것이 결정의 관건입니다.기판 형상이 선택에 어떤 영향을 미칠 수 있는지 고려해 보셨나요?

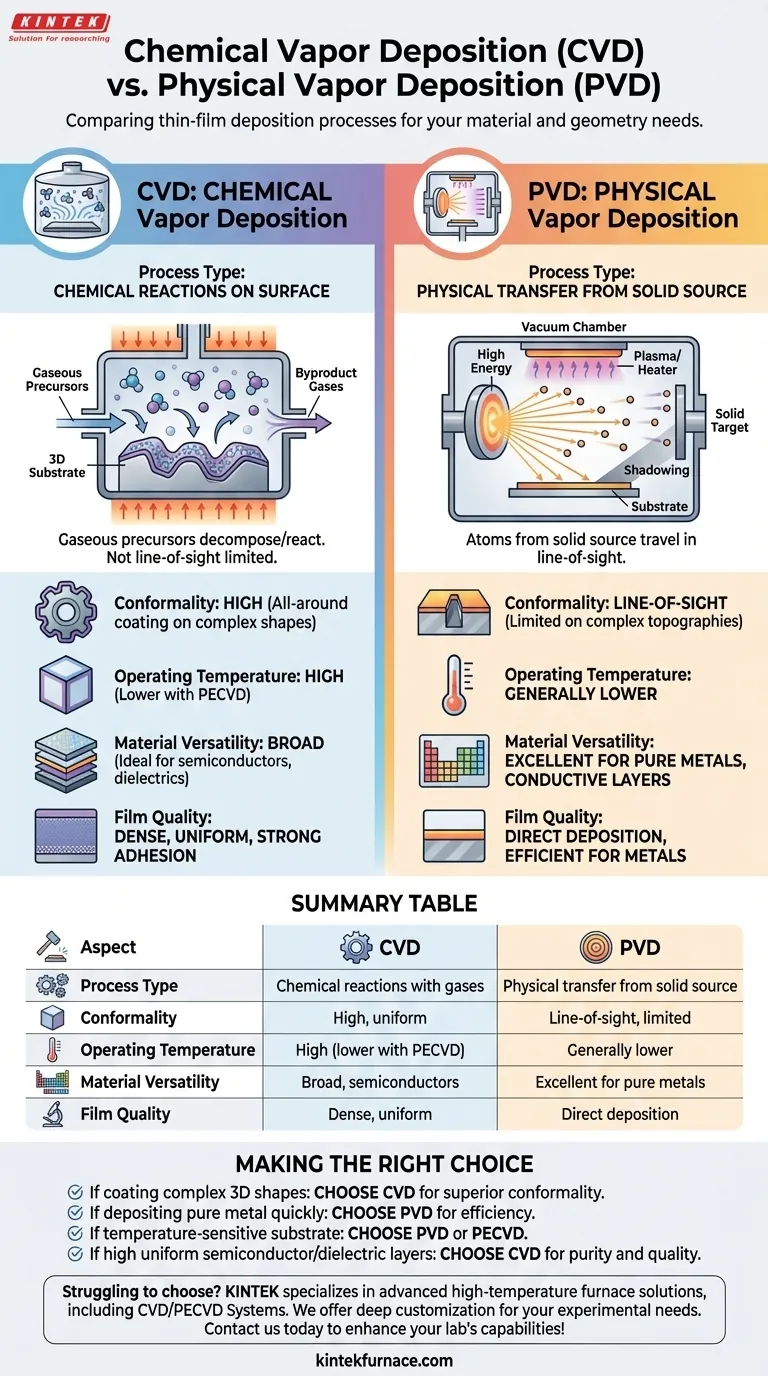

요약 표입니다:
