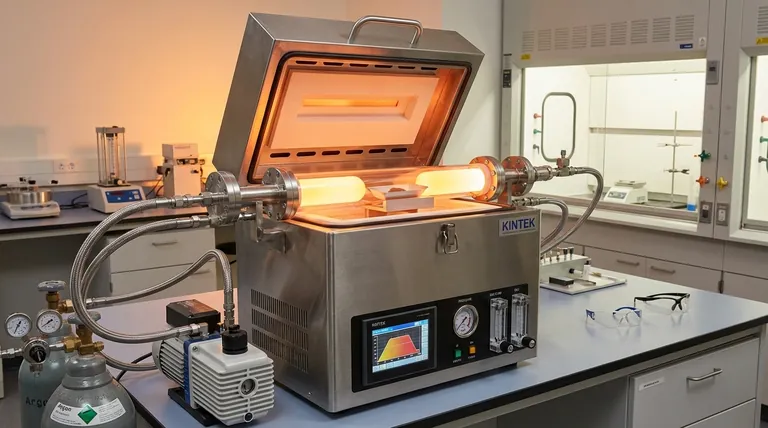

진공관식 실험용 전기로는 어떻게 작동하나요? 통제된 환경에서 정밀한 열처리 마스터하기

기본적으로 진공관로는 밀봉된 튜브 안에 재료를 격리하고, 공기를 제거하여 진공 상태를 만들거나 특정 가스로 대체한 다음, 극도의 정밀도로 가열하여 작동합니다. 이 과정은 재료가 산소나 다른 대기 오염 물질과 반응할 위험 없이 고온 실험을 가능하게 합니다.

핵심적인 통찰은 진공관로가 단순히 히터가 아니라는 점입니다. 그것은 환경 제어기입니다. 주된 목적은 반응성 대기(공기)를 제거하여 열처리가 재료 자체에만 영향을 미치도록 함으로써 순도와 예측 가능한 결과를 보장하는 것입니다.

작동의 핵심 구성 요소

진공관로는 온도와 대기 모두에 대한 정밀한 제어를 달성하기 위해 여러 핵심 시스템을 통합합니다. 각 구성 요소를 이해하면 전체 시스템이 어떻게 작동하는지 알 수 있습니다.

프로세스 튜브: 밀봉된 반응 챔버

노의 심장은 일반적으로 석영 또는 코런덤(알루미나)으로 만들어진 고순도 튜브입니다. 샘플 재료는 이 튜브 안에 놓입니다.

석영은 약 1200°C까지의 온도에 주로 사용되는 반면, 코런덤은 더 높은 온도 응용 분야, 종종 1700°C 이상에 사용됩니다.

밀봉 플랜지: 제어의 관문

밀봉된 환경을 만들기 위해 스테인리스 스틸 밀봉 플랜지가 프로세스 튜브의 양쪽 끝에 부착됩니다. 이 플랜지는 O-링으로 정밀하게 설계되어 기밀 밀봉을 보장합니다.

이 플랜지에는 대기를 제어하는 데 중요한 포트가 포함되어 있습니다. 한 포트는 진공 시스템에 연결되고, 다른 포트는 특정 가스를 도입하는 입구로 사용될 수 있습니다.

진공 및 대기 시스템

진공 펌프는 튜브에서 공기를 배출하기 위해 플랜지 포트에 연결됩니다. 산소 및 기타 반응성 가스를 제거하는 것이 이 유형의 노를 사용하는 가장 일반적인 이유입니다.

또는 진공을 생성한 후, 아르곤이나 질소와 같은 불활성 가스를 가스 유입구를 통해 도입하여 특정 압력에서 실험을 수행할 수 있습니다. 이를 제어된 대기 생성이라고 합니다.

가열 시스템: 정밀한 열 에너지

가열 요소는 일반적으로 저항 와이어 또는 탄화규소 막대로, 프로세스 튜브 외부에 있습니다. 이 요소들은 전기 에너지를 열로 변환합니다.

정교한 온도 컨트롤러와 열전대는 온도를 모니터링하고 가열 요소에 전력을 조절하여 안정적이고 균일하며 프로그래밍 가능한 가열 사이클을 가능하게 합니다.

제어된 대기가 중요한 이유

진공 또는 특정 가스를 사용하는 것은 선택 사항이 아니라, 재료 과학 및 연구에서 노의 목적에 필수적입니다.

산화 및 오염 방지

고온에서 대부분의 재료는 공기 중의 산소와 쉽게 반응합니다. 산화라고 불리는 이 과정은 재료의 특성을 근본적으로 변경하거나 심지어 파괴할 수 있습니다.

진공은 산소를 제거하여 이러한 원치 않는 반응을 방지하고 가열 과정 내내 재료의 무결성을 유지합니다.

대기별 공정 가능

일부 고급 공정은 특정 가스의 존재를 필요로 합니다. 예를 들어, 질화는 재료를 질소 풍부한 대기에서 가열하여 표면을 경화시키는 것을 포함합니다.

관로는 연구원들이 반응성 또는 불활성 가스의 정밀한 혼합물을 도입할 수 있게 하여 개방형 노에서는 불가능한 실험을 가능하게 합니다.

순도 및 반복성 보장

대기 조성 변수를 제거함으로써 진공관로는 고도로 반복 가능한 실험 환경을 제공합니다. 이는 결과가 일관되고 한 테스트에서 다른 테스트까지 직접 비교 가능하도록 보장합니다.

절충점 및 한계 이해

강력하지만, 이 노들은 작동상의 제약이 없는 것은 아닙니다. 이러한 제약들을 아는 것은 성공적이고 안전한 실험에 중요합니다.

재료 및 온도 한계

석영과 코런덤 튜브 사이의 선택은 최대 공정 온도에 따라 결정됩니다. 튜브의 정격 온도를 초과하면 연화되거나, 균열되거나, 파손될 수 있습니다.

또한, 석영은 특히 반복적이고 빠른 온도 순환으로 인해 탈유리화 과정을 통해 시간이 지남에 따라 취약해질 수 있습니다.

열충격 위험

석영 및 코런덤 튜브 모두 열충격에 취약합니다. 노를 너무 빨리 가열하거나 냉각하면 튜브 재료에 내부 응력이 발생하여 파손될 수 있습니다.

제어된 점진적인 가열 및 냉각 스케줄을 따르는 것이 프로세스 튜브의 수명을 연장하는 데 필수적입니다.

생산량 및 규모

실험용 관로는 대량 생산이 아닌 정밀도를 위해 설계되었습니다. 튜브의 크기는 한 번에 처리할 수 있는 재료의 양과 치수를 제한하여 실험실 및 R&D 응용 분야에 가장 적합합니다.

실험에 적합한 선택하기

이 지식을 적용하려면 주요 실험 목표에 따라 노 구성을 선택하십시오.

주요 초점이 산화 방지인 경우: 표준 진공 설정이 이상적인 선택입니다. 목표는 단순히 가열하기 전에 공기를 제거하는 것입니다.
주요 초점이 특정 표면 특성 생성인 경우: 정밀한 반응성 대기를 도입하기 위한 가스 유입구 및 유량 제어기가 있는 시스템이 필요합니다 (예: 질화를 위한 질소, 탄화를 위한 메탄).
주요 초점이 단순히 안정적인 재료를 공기 중에서 가열하는 경우: 진공관로는 지나치게 복잡할 수 있습니다. 더 간단하고 경제적인 박스형 또는 머플 노가 더 적합할 것입니다.

그 원리를 마스터하면 단순히 재료를 가열하는 것에서 최종 특성을 정밀하게 공학적으로 설계하는 것으로 나아갈 수 있습니다.

요약 표:

구성 요소	기능	주요 세부 사항
프로세스 튜브	밀봉된 반응 챔버	석영 (1200°C까지) 또는 코런덤 (1700°C+까지)으로 제작
밀봉 플랜지	기밀 밀봉 생성	스테인리스 스틸, O-링 포함, 진공 및 가스 입구용 포트
진공 시스템	공기 및 오염 물질 제거	진공 펌프를 사용하여 순도를 위해 산소 배출
대기 시스템	특정 가스 도입	아르곤과 같은 불활성 가스 또는 공정용 반응성 가스 허용
가열 시스템	정밀한 열 에너지 제공	균일한 가열을 위한 온도 제어 기능이 있는 저항 요소
