듀얼 존 수평 튜브 퍼니스는 물질 이동을 위한 열역학적 구동력 역할을 하는 정밀하고 안정적인 온도 구배를 설정함으로써 화학 기상 수송(CVT)을 가능하게 합니다. 더 뜨거운 소스 영역(일반적으로 1050°C 근처)과 더 차가운 성장 영역(약 950°C)을 유지함으로써 퍼니스는 전구체의 휘발 및 고품질 단결정으로의 후속 재결정을 촉진합니다.
듀얼 존 퍼니스는 공간적 온도 차이를 이용하여 기체 수송 종을 고에너지 소스에서 저에너지 성장 부위로 구동하는 질량 전달을 위한 제어 엔진 역할을 합니다. 이러한 정밀한 열 관리는 결정 핵 생성, 성장 속도 및 구조상 위상 순도를 결정하는 중요한 요소입니다.
열역학적 구동력 설정
공간 온도 구배의 역할
듀얼 존 구성의 주요 기능은 밀봉된 반응 용기 전체에 안정적인 온도 차이를 생성하는 것입니다. 일반적인 CVT 설정에서 소스 물질은 뜨거운 영역에 배치되고, 목표 결정은 차가운 영역에서 형성됩니다.
이 구배는 기체 수송제(예: 요오드)가 증기상을 통해 소스 물질을 운반하도록 강제하는 화학적 전위차를 생성합니다. 이 특정 공간 분리가 없으면 물질은 평형 상태로 남아 순수한 수송 또는 성장이 일어나지 않을 것입니다.
기상 이동의 정밀 제어
두 개의 발열체를 독립적으로 제어함으로써 퍼니스는 기상 화학 반응에 필요한 특정 동역학을 유지합니다. 수송제가 소스 영역에서 고체 전구체와 반응하면 휘발성 종이 형성되어 성장 영역으로 이동합니다.
이러한 종이 성장 영역의 더 낮은 온도에 도달하면 화학 반응이 역전되거나 용해도가 변경됩니다. 이로 인해 물질이 기상에서 승화 또는 침전되어 결정 격자에 원자 단위로 증착됩니다.
동역학 관리 및 결정 품질
전이율을 통한 핵 생성 최적화
현대의 듀얼 존 퍼니스는 분당 2°C의 제어된 경사도와 같은 매우 구체적인 온도 전이율을 허용합니다. 이 미세 조정은 너무 많은 작은 결정이 동시에 형성되는 "기생 핵 생성"을 방지하기 위해 성장 초기 단계에서 필수적입니다.
느리고 신중한 냉각은 소수의 고품질 핵만 형성되도록 보장하여 나머지 물질이 크고 육각형의 박편 단결정 성장에 기여하도록 합니다. 그렇지 않으면 급격한 온도 변동은 결함이나 다결정 형성을 초래할 것입니다.
구조상 위상 무결성 유지
특정 물질은 원하는 위상 구조(예: 특정 반 데르 발스 결정의 2H 위상)를 달성하기 위해 정밀한 열 창을 필요로 합니다. 듀얼 존 퍼니스는 성장 환경을 이러한 좁은 매개변수 내에 유지하는 데 필요한 열 안정성을 제공합니다.
성장 영역 온도의 일관성은 결과 결정이 높은 결정성을 나타내도록 보장합니다. 이러한 예측 가능성은 일관된 전자 또는 광학 특성을 가진 재료를 생산하는 데 중요합니다.
반응 환경의 역할
석영 용기를 통한 환경 격리
퍼니스는 열을 제공하지만, 고순도 석영 밀봉 튜브와 함께 작동합니다. 이 튜브는 외부 산소나 수분이 공정을 오염시키는 것을 방지하는 진공 밀봉 반응 용기 역할을 합니다.
석영 용기는 CVT에 필요한 극한 온도(종종 600°C ~ 1050°C)를 견딜 수 있는 능력 때문에 특별히 선택됩니다. 이러한 격리는 의도된 전구체와 수송제 사이에서만 화학 작용이 발생하도록 보장합니다.
진공 기반 재결정 촉진
퍼니스는 재결정이 의도된 성장 부위에서만 발생하도록 석영 튜브 주위에 균일한 가열 프로파일을 제공해야 합니다. 퍼니스에 성장 영역 외부의 "차가운 지점"이 있으면 물질이 튜브 벽에 조기에 증착될 수 있습니다.
수평 방향은 튜브 내의 대류 및 확산 경로를 명확하게 유지하는 데 도움이 됩니다. 이 설정은 수송제가 전구체가 소진될 때까지 소스 영역과 성장 영역 사이를 지속적으로 순환하도록 합니다.
절충안 이해
구배 안정성 대 성장 속도
더 가파른 온도 구배는 일반적으로 수송 속도를 증가시켜 결정 성장을 가속화합니다. 그러나 과도한 속도는 종종 결정 품질 저하와 구조적 결함 밀도 증가를 초래합니다.
튜브 길이 및 열 균일성
더 긴 석영 튜브는 더 점진적인 구배를 허용하여 결정 크기를 개선할 수 있지만 열 변동에 더 취약합니다. 더 짧은 튜브는 온도 제어가 더 좋지만 성장 실행의 총 수율을 제한할 수 있습니다.
수송제와의 물질 호환성
수송제(예: 요오드)의 선택은 퍼니스의 온도 능력과 완벽하게 일치해야 합니다. 퍼니스가 특정 금속 할로겐화물 중간체의 휘발 온도에 도달할 수 없으면 구배와 관계없이 수송이 발생하지 않습니다.
프로젝트에 적용하는 방법
구현 권장 사항
- 주요 초점이 최대 결정 크기인 경우: 매우 얕은 온도 구배(예: 50°C 차이)와 극도로 느린 냉각 속도를 사용하여 단일 핵 성장을 우선시하십시오.
- 주요 초점이 위상 순도인 경우: 목표 위상(예: 2H 위상)의 특정 열역학적 안정성 창에 성장 영역 온도를 엄격하게 보정하십시오.
- 주요 초점이 높은 처리량인 경우: 석영 용기의 최대 안전 한계까지 소스 영역 온도를 높여 전구체의 휘발을 가속화하십시오.
성공적인 CVT 성장은 퍼니스가 정적인 화학 환경을 동적인 온도 구동 수송 시스템으로 변환하는 능력에 전적으로 달려 있습니다.
요약표:
| 특징 | CVT 성장에서의 기능 | 결정 품질에 미치는 영향 |
|---|---|---|
| 듀얼 발열 구역 | 안정적인 공간 온도 구배 생성 | 열역학적 질량 전달 구동 |
| 독립 제어 | 휘발 대 재결정 속도 관리 | 결함 및 기생 핵 생성 최소화 |
| 경사율 제어 | 전이 동역학 미세 조정(예: 분당 2°C) | 크고 순수한 단결정 촉진 |
| 열 안정성 | 위상별 온도 창 유지 | 구조상 위상 무결성 보장(예: 2H 위상) |
| 수평 프로파일 | 대류 및 확산 경로 촉진 | 용기 벽에 조기 증착 방지 |
KINTEK으로 재료 합성을 향상시키십시오
정밀성은 다결정 덩어리와 고품질 단결정을 구분하는 차이입니다. 전문가 R&D와 세계적 수준의 제조를 기반으로 하는 KINTEK은 화학 기상 수송(CVT)의 엄격한 요구 사항을 충족하도록 설계된 특수 튜브, 머플, 로터리, 진공 및 CVD 시스템을 제공합니다.
실험실에 KINTEK을 선택해야 하는 이유:
- 맞춤형 듀얼 존 시스템: 특정 반 데르 발스 결정에 맞춘 열 구배.
- 고급 열 관리: 위상 순수 성장에 필요한 정확한 동역학 달성.
- 전문 엔지니어링: 당사의 고온 퍼니스는 안정성, 신뢰성 및 정밀성을 위해 제작되었습니다.
결정 성장 매개변수를 최적화할 준비가 되셨습니까? 기술 팀과 함께 고유한 연구 요구 사항에 대해 논의하려면 지금 KINTEK에 문의하십시오!

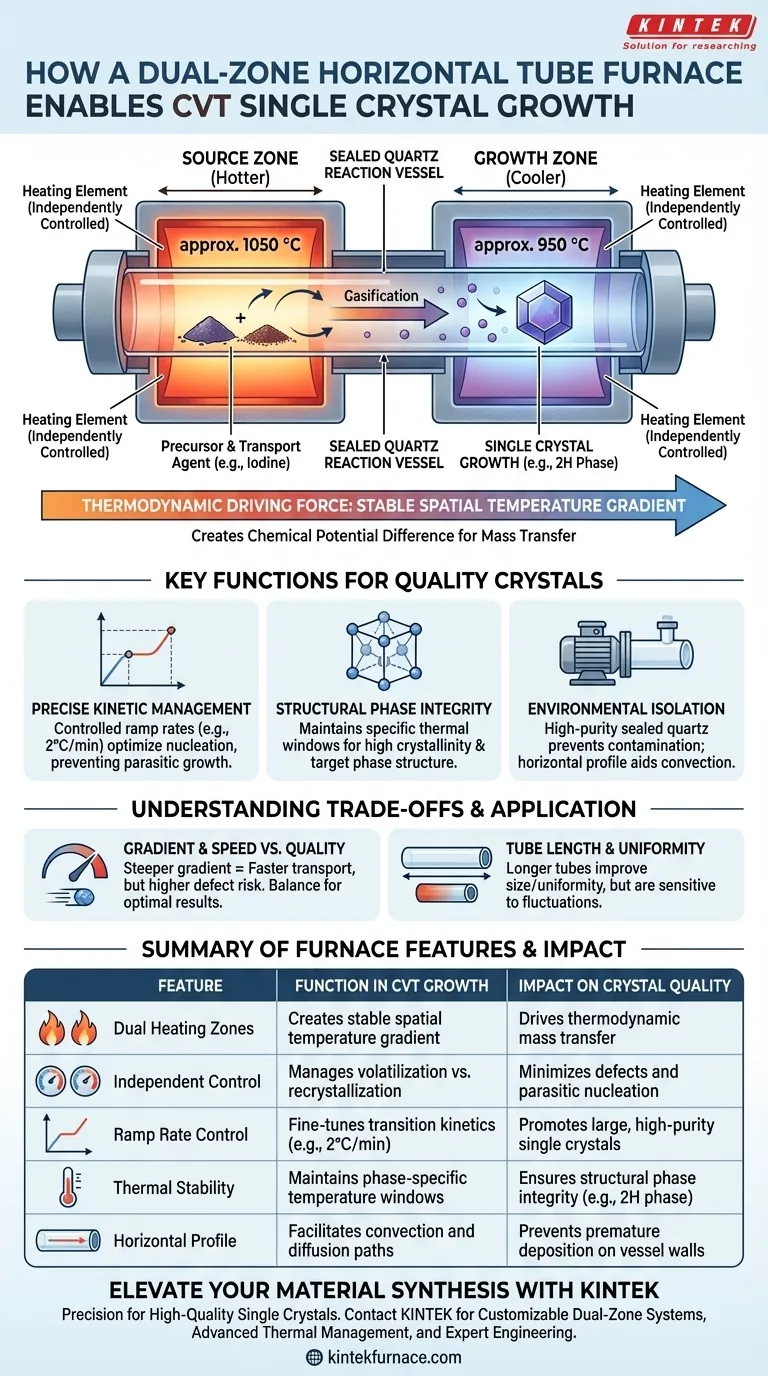

시각적 가이드
