튜브로(관상) 가열로는 어떻게 정밀하고 균일한 가열을 제공할까요? 일관된 열처리 공정을 구현하십시오

본질적으로, 튜브로는 세 가지 핵심 요소의 조합을 통해 정밀하고 균일한 가열을 제공합니다. 바로 지능형 온도 제어 시스템, 열을 고르게 분배하도록 설계된 의도적인 물리적 설계, 그리고 열 손실을 방지하는 고품질 단열재입니다. 최고 수준의 일관성이 요구되는 응용 분야의 경우, 일부 가열로는 내부의 재료가 모든 각도에서 가열되도록 보장하기 위해 기계적 회전 또는 기울임 기능을 사용하기도 합니다.

튜브 가열로 성능의 핵심은 단일 기능이 아니라 전체적인 시스템에 있습니다. 균일한 가열은 온도 센서, 전력을 조정하는 컨트롤러, 그리고 그 에너지를 완벽하게 유지하고 분배하도록 구축된 물리적 설계 간의 지속적인 상호 작용의 결과입니다.

기초: 정밀한 온도 제어

진정한 정밀도는 온도 변화를 실시간으로 측정하고 반응할 수 있는 시스템에서 시작됩니다. 이것이 가열로의 "두뇌"이며, 설정 온도가 실제 온도와 일치하도록 보장합니다.

열전대 피드백 루프

매우 민감한 온도 센서인 열전대(Thermocouple)는 가열 챔버 내부 또는 근처에 배치됩니다.

이는 지속적으로 온도를 측정하고 이 데이터를 중앙 컨트롤러로 다시 보냅니다. 이를 통해 가열로가 자체 내부 상태를 항상 인식하는 폐쇄 루프 시스템이 생성됩니다.

지능형 컨트롤러

컨트롤러는 의사 결정자입니다. 이는 열전대에서 얻은 실시간 온도와 사용자가 설정한 원하는 온도(설정값)를 비교합니다.

온도가 너무 낮으면 컨트롤러는 발열체의 전력을 증가시킵니다. 너무 높으면 전력을 줄이거나 차단합니다. 초당 여러 번 발생하는 이러한 지속적인 조정은 안정적인 열 환경을 유지합니다.

균일성의 구조

가열로의 본체가 열을 적절하게 분배할 수 없다면 스마트 컨트롤러는 쓸모가 없습니다. 가열로의 구조는 핫스팟과 콜드스팟을 제거하기 위해 특별히 설계되었습니다.

전략적인 발열체 배치

발열체는 무작위로 배치되지 않습니다. 튜브의 둘레를 따라 신중하게 배열됩니다.

이러한 설계는 열 에너지가 모든 면에서 안쪽으로 복사되도록 보장하여 샘플을 일관된 열장으로 감쌉니다.

고효율 단열재

고품질 열 단열재가 가열 챔버 주변에 채워져 있습니다. 이 재료는 두 가지 이유로 중요합니다.

첫째, 열 손실을 최소화하여 에너지 효율을 개선합니다. 둘째, 그리고 더 중요한 것은, 열을 내부에 가두어 온도 변동에 저항하는 안정적이고 균일한 열 질량을 생성한다는 것입니다.

최대 일관성을 위한 고급 방법

가장 민감한 재료나 화학 기상 증착(CVD) 및 분말 소결과 같은 공정의 경우 표준 가열만으로는 부족합니다. 고급 가열로는 거의 완벽한 균일성을 달성하기 위해 동적 방법을 사용합니다.

회전식 튜브 가열로

회전식 가열로에서는 중앙 튜브 자체가 지속적으로 회전합니다.

이 움직임으로 인해 분말이나 과립과 같은 내부 재료가 부드럽게 구르고 뒤집힙니다. 이는 모든 입자가 동일한 양의 열에 노출되도록 보장하여 샘플의 어느 부분도 과소 가열되거나 과열되는 것을 방지합니다.

기울임 메커니즘

일부 회전식 가열로는 특정 각도로 기울어질 수도 있습니다.

이 기능은 중력을 이용하여 재료가 튜브를 통과하도록 돕고, 한쪽 끝에서 다른 쪽 끝까지 일관된 흐름과 균일한 가열을 보장합니다.

다중 영역 가열

가장 진보된 가열로는 튜브 길이를 여러 개의 독립적으로 제어되는 가열 영역으로 나눕니다.

각 영역에는 자체 발열체와 열전대가 있습니다. 이를 통해 튜브 전체 길이에 걸쳐 매우 균일한 온도를 유지하거나 복잡한 공정을 위해 의도적으로 정밀한 온도 구배를 생성할 수 있습니다.

상충 관계 이해

완벽한 균일성을 달성하는 것은 복잡성, 응용 분야 및 비용 사이의 균형을 맞추는 것을 포함합니다. 모든 공정이 가장 진보된 시스템을 요구하는 것은 아닙니다.

정적 대 동적 가열로

정적(비회전식) 튜브 가열로는 단단하고 고정된 샘플을 가열하는 데 탁월합니다. 그러나 분말이나 응집되기 쉬운 재료의 경우, 동적 회전식 가열로가 국부적인 핫스팟을 방지하므로 훨씬 우수합니다.

단일 영역 대 다중 영역

단일 영역 가열로는 더 간단하고 저렴하며 많은 응용 분야에 충분합니다. 다중 영역 가열로는 비할 데 없는 제어 기능을 제공하지만 복잡성과 비용이 증가합니다. 튜브 길이를 따라 특정 온도 프로파일이 필요한 공정에만 필요합니다.

정밀도의 대가

회전, 기울임 및 다중 가열 영역과 같은 기능이 추가됨에 따라 가열로의 비용과 복잡성은 크게 증가합니다. 목표는 가열로의 기능을 공정의 실제 요구 사항에 맞추는 것이지, 필요하지 않은 정밀도에 과도하게 투자하는 것이 아닙니다.

공정에 적합한 선택

특정 응용 분야가 필요한 가열로 유형을 결정합니다.

일반적인 고체 샘플 열처리가 주된 초점이라면: 우수한 단열재를 갖춘 표준 단일 영역 정적 튜브 가열로가 신뢰할 수 있는 결과를 제공할 것입니다.
분말, 과립 또는 고르지 않은 가열에 민감한 재료 처리가 주된 초점이라면: 일관된 재료 특성을 달성하기 위해 회전식 튜브 가열로가 필수적입니다.
특정 온도 프로파일(CVD 등)이 필요한 복잡한 공정이 주된 초점이라면: 다중 영역 가열로만이 필요한 수준의 제어를 달성할 수 있는 유일한 방법입니다.

궁극적으로 튜브 가열로의 정밀도는 지능형 제어와 신중한 설계가 협력하여 이상적인 열 환경을 조성하는 시스템에서 비롯됩니다.

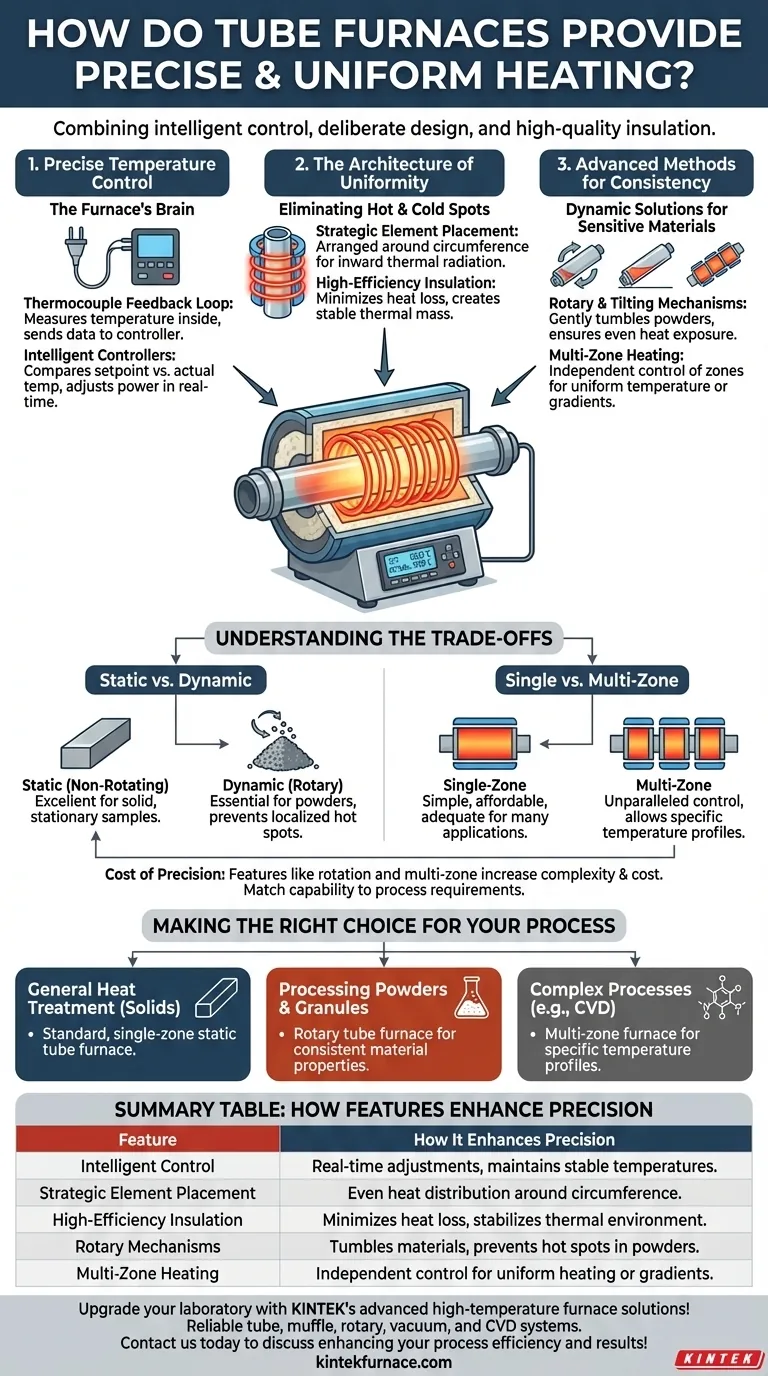

요약표:

기능	정밀도 및 균일성 향상 방법
지능형 온도 제어	열전대와 컨트롤러를 사용하여 실시간 조정으로 안정적인 온도 유지
전략적인 발열체 배치	튜브 둘레를 따라 배열된 발열체가 고른 열 분배 보장
고효율 단열재	열 손실 최소화 및 일관성을 위한 열 환경 안정화
회전 메커니즘	튜브를 회전 또는 기울여 재료를 구르게 하여 분말이나 과립의 핫스팟 방지
다중 영역 가열	영역의 독립적인 제어로 균일한 가열 또는 맞춤형 온도 구배 가능
