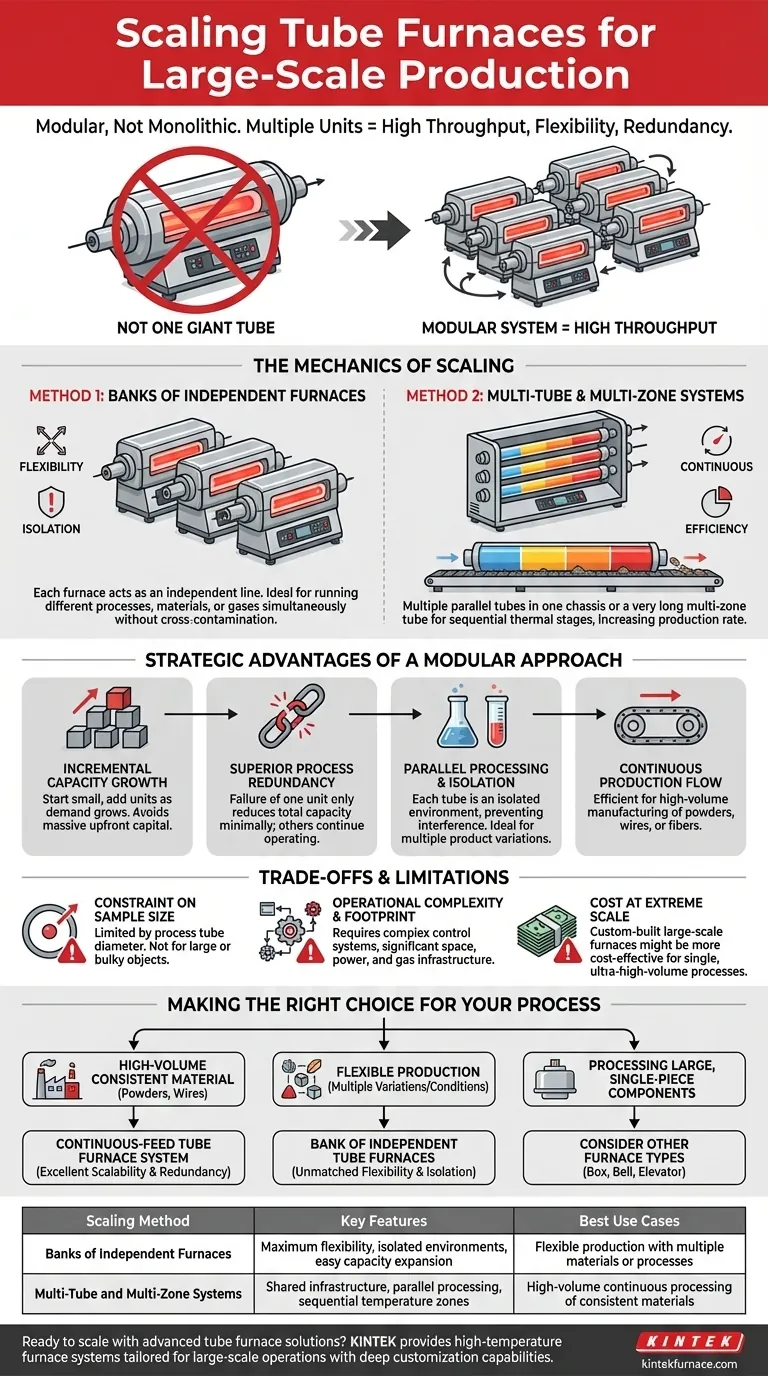

튜브로(Tube Furnace)를 대규모 생산에 맞게 확장하는 방법은 무엇일까요? 모듈식 시스템으로 처리량을 높이세요

예, 튜브로는 여러 장치를 더 크고 통합된 시스템으로 결합하여 대규모 생산에 효과적으로 확장될 수 있습니다. 이러한 모듈식 접근 방식은 처리량을 상당히 높일 수 있게 해주므로, 일관되고 높은 볼륨의 열처리를 요구하는 산업 운영에 실현 가능하고 일반적인 전략입니다.

튜브로 확장의 핵심 원리는 단일의 거대한 튜브를 제작하는 것이 아니라, 처리 장치의 수를 늘려 높은 처리량을 갖춘 시스템을 구축하는 것입니다. 이는 단일 구조의 로(monolithic furnace)가 제공할 수 없는 유연성, 이중화 및 공정 제어 측면에서 고유한 이점을 제공합니다.

튜브로 확장 메커니즘

확장은 주로 두 가지 방법으로 달성되며, 둘 다 병렬 처리라는 아이디어를 중심으로 합니다. 그중 하나를 선택하는 것은 공정 통합 및 제어에 대한 특정 요구 사항에 따라 달라집니다.

방법 1: 독립형 로 뱅크(Banks of Independent Furnaces)

가장 간단한 접근 방식은 여러 개의 별도 튜브로를 나란히 배열하는 것입니다. 각 로는 독립적인 생산 라인 역할을 합니다.

이 설정은 최대 유연성에 이상적입니다. 인접한 로에서 교차 오염 없이 동시에 서로 다른 온도 프로파일을 실행하거나, 다른 분위기 가스를 사용하거나, 완전히 다른 재료를 처리할 수 있습니다.

방법 2: 다중 튜브 및 다중 영역 시스템

일부 제조업체는 단일 섀시 내에 여러 개의 공정 튜브를 포함하는 로 모델을 제공합니다. 이러한 시스템은 공통 케이싱과 일부 제어 인프라를 공유하지만 병렬 처리를 허용합니다.

마찬가지로, 매우 긴 다중 영역 튜브로를 사용하여 공정을 확장할 수 있습니다. 순차적인 온도 영역을 생성함으로써 단일 튜브 내에서 제품을 열 사이클의 다른 단계로 이동시켜 완제품 생산 속도를 높일 수 있습니다.

모듈식 접근 방식의 주요 전략적 이점

여러 튜브로 확장은 단순히 용량을 늘리는 것 이상의 의미가 있으며, 생산 환경에서 매우 중요한 전략적 이점을 제공합니다.

점진적인 용량 증가

하나 또는 두 개의 로로 시작하여 수요가 증가함에 따라 더 많은 장치를 추가할 수 있습니다. 이는 막대한 초기 자본 투자를 피하고 비즈니스 요구 사항에 따라 생산 용량을 선형적으로 확장할 수 있도록 합니다.

뛰어난 공정 이중화(Redundancy)

열 개의 로가 있는 시스템에서 하나의 장치가 고장나더라도 전체 용량은 10%만 감소합니다. 나머지 아홉 개는 계속 작동할 수 있습니다. 이러한 내장된 이중화는 모든 고장이 모든 생산을 중단시킬 수 있는 단일 대형 로에 비해 상당한 이점입니다.

병렬 처리 및 격리

모듈식 설정은 진정한 병렬 처리를 허용합니다. 이는 공정 확장을 시도하는 실험실이나 여러 제품 변형을 생산하는 제조 시설에 매우 유용합니다. 각 튜브는 완벽하게 격리된 환경으로 배치되어 배치 간 간섭을 방지합니다.

연속 생산 흐름

튜브로는 연속 공정에 탁월하게 적합합니다. 분말, 와이어 또는 섬유와 같은 재료를 가열된 튜브를 통해 연속적으로 공급할 수 있으며, 이는 배치 기반 공정보다 대량 제조에 훨씬 더 효율적인 방법입니다.

절충점 및 한계 이해하기

모듈식 확장 접근 방식은 강력하지만, 그 이점과 비교하여 고려해야 할 실질적인 사항들이 있습니다.

샘플 크기의 제약

주요 한계는 공정 튜브의 직경입니다. 튜브로는 분말, 웨이퍼, 소형 부품 또는 박막을 처리하는 데 이상적입니다. 크고 부피가 크거나 불규칙한 모양의 물체를 열처리하는 데는 적합하지 않습니다.

운영 복잡성 및 공간 점유율

대규모의 독립형 로 뱅크를 관리하려면 단일 로보다 더 복잡한 제어 및 모니터링 시스템이 필요합니다. 필요한 전력 및 가스 공급 인프라뿐만 아니라 전반적인 물리적 공간 점유율도 상당할 수 있습니다.

극단적인 규모에서의 비용

단일하고 변함없는 대용량 공정의 경우, 생산량 단위당 비용 효율성이 더 높은 맞춤형 대규모 연속 로(벨트 로 또는 회전 가마 로와 같은)가 더 경제적일 수 있는 지점이 있을 수 있습니다. 이때의 단점은 유연성의 완전한 상실입니다.

귀하의 공정에 적합한 선택하기

확장된 튜브로 시스템이 귀하에게 적합한지 여부를 결정하는 것은 전적으로 생산 목표에 달려 있습니다.

주요 초점이 일관된 재료(분말, 와이어)의 대량 제조인 경우: 연속 공급 튜브로 시스템은 훌륭하고 확장 가능하며 이중화된 솔루션입니다.
주요 초점이 여러 제품 변형 또는 공정 조건이 있는 유연한 생산인 경우: 독립형 튜브로 뱅크는 비할 데 없는 유연성과 공정 격리를 제공합니다.
주요 초점이 크고 단일 부품을 처리하는 경우: 튜브로가 올바른 도구가 아니므로 박스 로, 벨 로 또는 엘리베이터 로와 같은 다른 로 유형을 고려해야 합니다.

이러한 모듈식 철학을 이해함으로써 튜브로를 실험실 기구일 뿐만 아니라 산업 생산을 위한 견고하고 확장 가능한 엔진으로 활용할 수 있습니다.

요약표:

확장 방법	주요 특징	최적 사용 사례
독립형 로 뱅크	최대 유연성, 격리된 환경, 쉬운 용량 확장	여러 재료 또는 공정을 갖춘 유연한 생산
다중 튜브 및 다중 영역 시스템	공유 인프라, 병렬 처리, 순차적 온도 영역	일관된 재료의 대용량 연속 처리
