Pecvd 시스템에서 공급 가스는 어떻게 공급됩니까? 정밀도를 통한 균일한 박막 성장을 보장하십시오

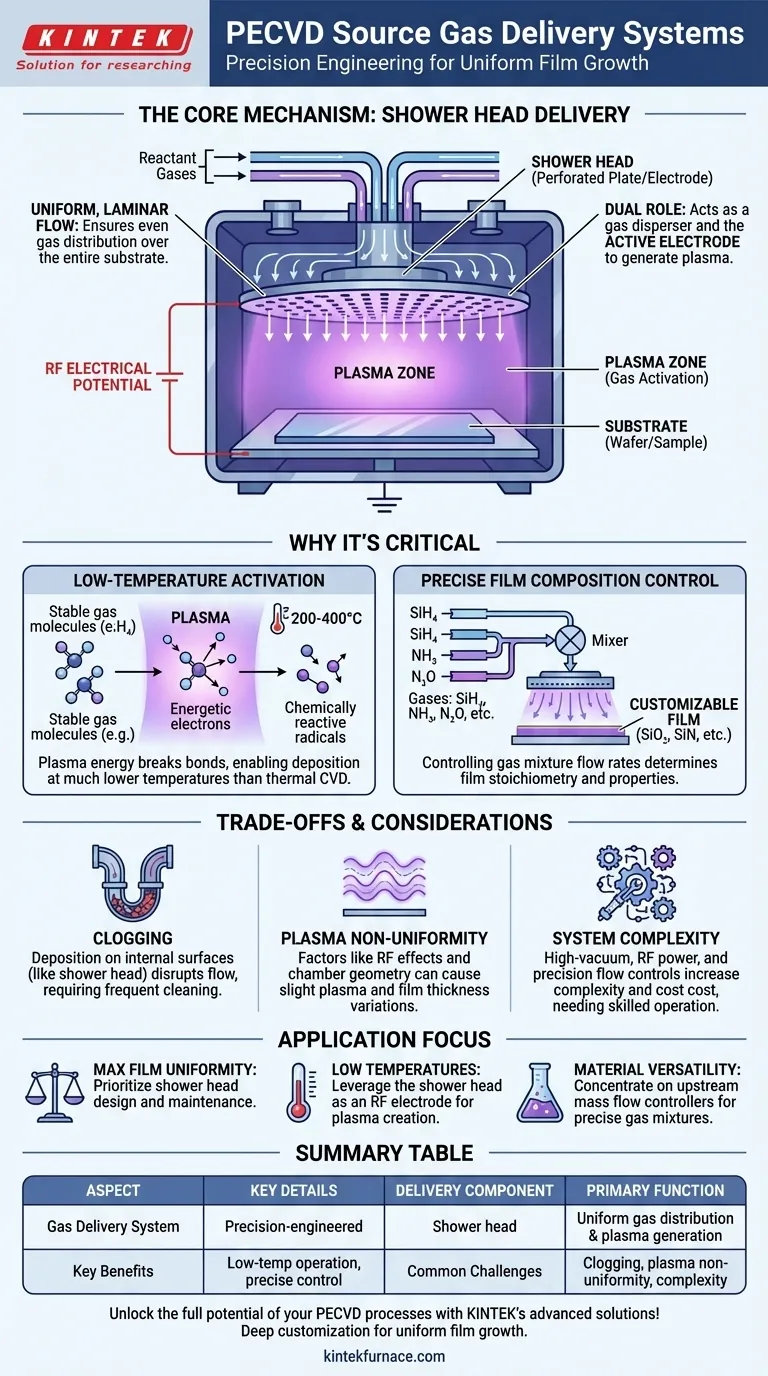

PECVD 시스템에서 공급 가스는 특수 부품, 가장 일반적으로 샤워 헤드을 통해 공정 챔버로 공급됩니다. 이 천공된 판은 반응물 가스가 웨이퍼 표면 전체에 고르게 분산되도록 기판 바로 위에 위치하며, 이는 균일한 박막 성장을 달성하기 위한 중요한 첫 단계입니다.

PECVD의 가스 공급 메커니즘은 단순한 배관 그 이상입니다. 이는 균일성을 위해 정밀하게 설계된 시스템입니다. "샤워 헤드"는 가스를 분산시킬 뿐만 아니라 플라즈마를 점화하는 데 사용되는 전극인 경우가 많아 가스 분산을 화학 반응 공정과 직접 연결합니다.

핵심 메커니즘: 가스 유입구에서 플라즈마까지

플라즈마 강화 화학 기상 증착(PECVD)은 고품질 박막을 생성하기 위해 정밀한 제어에 의존합니다. 가스 공급 시스템은 이러한 제어의 기반입니다.

샤워 헤드 소개

가스 공급을 위한 가장 일반적인 방법은 샤워 헤드입니다. 수백 또는 수천 개의 작고 정밀하게 뚫린 구멍이 있는 크고 평평한 금속 디스크(일반적으로 알루미늄으로 제작됨)를 상상해 보십시오.

이 부품은 진공 챔버 내부에 장착되며, 기판(코팅될 웨이퍼 또는 샘플)과 평행하고 짧은 거리에 위치합니다.

균일한 분포의 목표

샤워 헤드의 주요 기능은 반응물 가스를 기판 전체 표면에 균일하고 층류(laminar flow)로 주입하는 것입니다.

이것이 없으면 가스가 한 영역에 집중되어 웨이퍼 한쪽의 두께가 다른 쪽보다 두꺼운 박막이 생성될 수 있습니다. 이는 반도체 제조에서 심각한 결함입니다.

샤워 헤드의 이중 역할

중요한 것은 샤워 헤드가 단순한 수동 가스 노즐이 아니라는 것입니다. 여기에 RF(고주파) 전위차가 직접 인가되어 활성 전극이 됩니다.

이 RF 에너지는 구멍을 통해 흐르는 균일하게 분포된 가스를 여기시켜 이온화하고 기판 바로 위에 플라즈마를 생성합니다. 가스 공급과 플라즈마 생성의 이러한 통합은 현대 PECVD 반응기 설계의 특징입니다.

이 방법이 PECVD에 중요한 이유

샤워 헤드의 이중 기능은 기존 CVD와 같은 순수 열 방식을 능가하는 PECVD 공정의 주요 이점을 가능하게 하는 요소입니다.

저온에서 가스 활성화

샤워 헤드에서 생성된 플라즈마 내의 고에너지 전자는 안정된 공급 가스 분자(예: 실란, SiH₄)를 화학적으로 반응성이 있는 라디칼로 분해하기에 충분한 에너지를 가지고 있습니다.

이러한 라디칼은 반응성이 매우 높아 더 차가운 기판 표면에 고체 박막을 쉽게 형성합니다. 이 플라즈마 구동 활성화 덕분에 PECVD는 동일한 화학 결합을 끊는 데 고온(600-800°C)이 필요한 열 CVD보다 훨씬 낮은 온도(예: 200-400°C)에서 작동할 수 있습니다.

박막 조성 제어

증착된 박막의 최종 특성은 샤워 헤드로 공급되는 가스 혼합물에 의해 결정됩니다.

서로 다른 공급 가스의 유량(예: 질화규소의 경우 실란 및 암모니아, 이산화규소의 경우 실란 및 아산화질소)을 정밀하게 제어함으로써 작업자는 박막의 화학량론 및 물리적 특성을 정확하게 제어할 수 있습니다.

절충점 및 고려 사항 이해

효과적이지만 샤워 헤드 기반 공급 시스템은 관리해야 하는 고유한 운영상의 문제를 안고 있습니다.

막힘(Clogging) 문제

반응성 라디칼이 존재하는 모든 곳에서 증착이 일어나기 때문에 챔버의 내부 표면, 샤워 헤드 자체를 포함하여 얇은 박막도 증착됩니다.

시간이 지남에 따라 이러한 축적은 작은 가스 구멍을 막아 균일한 가스 흐름을 방해하고 박막 균일성을 저해할 수 있습니다. 이는 주기적이고 때로는 잦은 챔버 세척 주기를 필요로 합니다.

플라즈마 균일성 문제

샤워 헤드는 균일한 가스 흐름을 보장하지만, 완벽하게 균일한 플라즈마 밀도를 보장하지는 않습니다.

챔버 형상, 가스 압력 및 RF 에너지의 정상파(standing wave) 효과와 같은 요인은 플라즈마 자체에 불균일성을 만들 수 있습니다. 이는 여전히 웨이퍼 전체에 걸쳐 박막 두께나 특성의 약간의 변화를 초래할 수 있으며, 이는 반응기 설계자들이 지속적으로 최소화하기 위해 노력하는 문제입니다.

시스템 복잡성

정밀 가스 유량 제어, 고진공 시스템 및 RF 전력 생성의 조합으로 인해 PECVD 시스템은 일부 간단한 증착 방법보다 훨씬 복잡하고 비쌉니다. 이러한 복잡성으로 인해 작동 및 유지 관리를 위해 숙련된 기술자가 필요합니다.

프로세스에 적용하는 방법

귀하의 특정 목표에 따라 가스 공급 시스템의 어떤 측면에 가장 중점을 두어야 하는지가 결정됩니다.

최대 박막 균일성이 주요 초점인 경우: 샤워 헤드의 설계 및 유지 관리를 최우선으로 해야 하며, 깨끗하고 손상되지 않도록 보장해야 합니다.
저온 증착이 주요 초점인 경우: 샤워 헤드가 RF 전극으로서의 기능을 한다는 것을 이해하는 것이 핵심입니다. 이는 필수적인 플라즈마를 생성함으로써 저온 공정을 가능하게 합니다.
재료 다용성이 주요 초점인 경우: 샤워 헤드에 공급되는 가스의 정확한 혼합 제어가 이산화규소 및 질화규소와 같은 다양한 재료를 증착할 수 있게 해주므로, 업스트림 질량 유량 컨트롤러에 집중해야 합니다.

궁극적으로 가스 공급 시스템을 능동적이고 중요한 구성 요소로 인식하는 것은 PECVD 공정을 마스터하고 일관된 고품질 결과를 얻기 위한 기본입니다.

요약표:

측면	주요 세부 정보
공급 구성 요소	샤워 헤드(천공판)
주요 기능	균일한 가스 분포 및 플라즈마 생성
주요 이점	저온 작동, 정밀한 박막 제어
일반적인 과제	막힘, 플라즈마 불균일성, 시스템 복잡성
응용 분야	반도체 제조, 박막 증착
