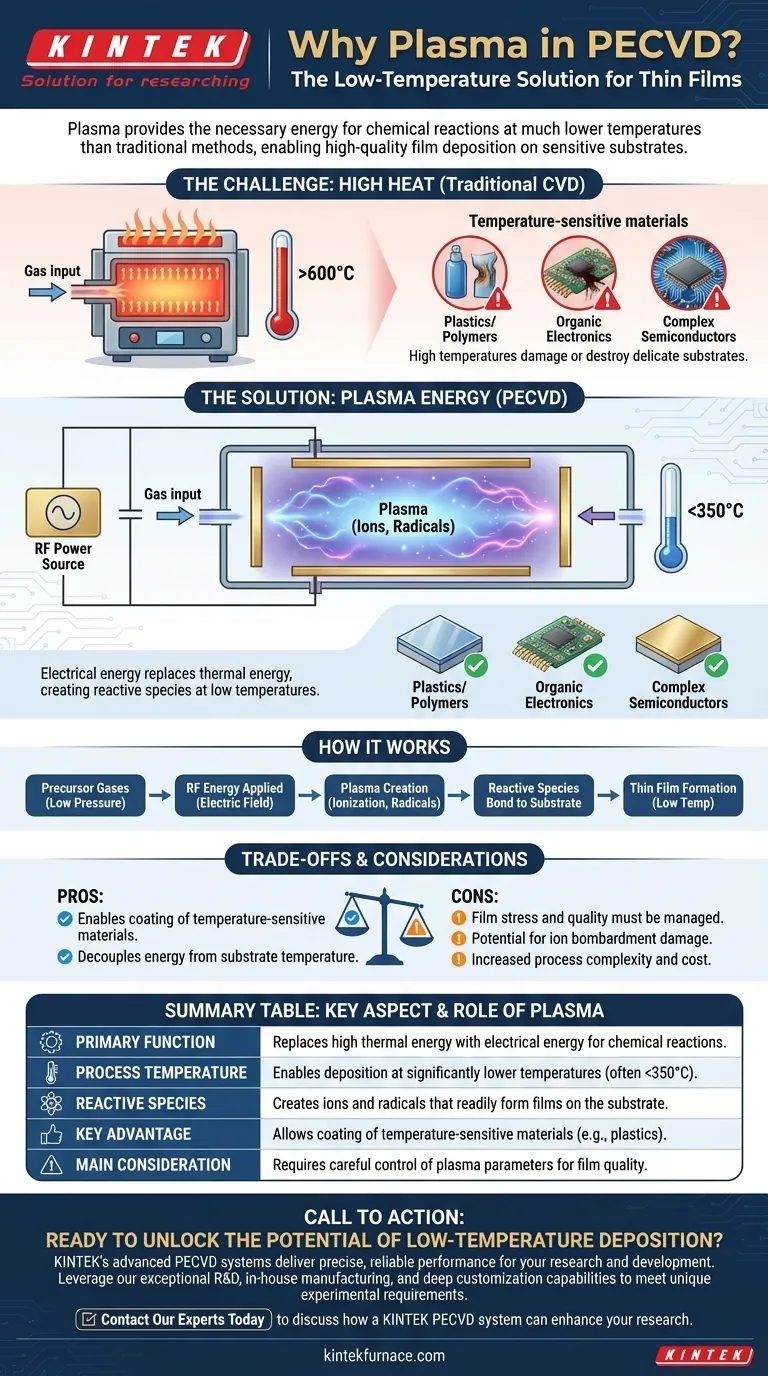

플라즈마는 기존의 열 CVD에 비해 훨씬 낮은 온도에서 고품질 박막 증착이 가능하기 때문에 플라즈마 강화 화학 기상 증착법(PECVD)에 주로 사용됩니다. 이온화된 가스(플라즈마)는 화학 반응에 필요한 활성화 에너지를 제공하여 폴리머나 사전 제작된 반도체 소자와 같이 온도에 민감한 기판에 증착할 수 있습니다. 또한 PECVD의 플라즈마 환경은 반응 속도를 향상시키고 필름 균일성을 개선하며 반도체 제조, 광학 및 보호 코팅의 고급 애플리케이션에 필수적인 필름 특성을 정밀하게 제어할 수 있습니다.
핵심 포인트 설명:
-
낮은 처리 온도
- 플라즈마는 화학 결합을 끊고 증착 반응을 시작하는 데 필요한 에너지를 제공합니다. 필요한 에너지를 제공합니다. 높은 기판 온도가 필요하지 않습니다(열 CVD와 달리).
- 용광로 구동 공정에서 성능이 저하되는 민감한 재료(예: 플라스틱, 사전 패턴화된 반도체)에 증착할 수 있습니다.
- 예시: 질화규소 필름은 PECVD로 300~400°C에서 증착할 수 있는 반면, 열 CVD에서는 ~800°C에서 증착할 수 있습니다.
-
향상된 반응 동역학
- 플라즈마는 반응성이 높은 종(이온, 라디칼)을 생성하여 화학 반응을 가속화하여 증착 시간을 단축합니다.
- 플라즈마 영역의 전기장은 분자 충돌을 증가시켜 전구체 가스 활용도를 향상시킵니다.
-
다양한 재료 증착
- PECVD는 플라즈마 파라미터(전력, 주파수, 가스 혼합)를 조정하여 다양한 재료(SiO₂ 같은 유전체, a-Si 같은 반도체, 심지어 금속까지)를 증착할 수 있습니다.
- 기본 층을 손상시키지 않고 다양한 재료를 순차적으로 증착해야 하는 반도체 소자의 다층 스택에 이상적입니다.
-
정밀한 필름 특성 제어
- 플라즈마 조건(RF 출력, 압력)에 따라 박막 밀도, 응력, 화학량론이 조정됩니다. 예를 들어, RF 출력이 높을수록 더 밀도가 높은 SiO₂ 필름이 만들어져 절연성이 향상됩니다.
- 맞춤형 광학/전기적 특성(예: 반사 방지 코팅을 위한 SiNₓ의 굴절률)을 구현할 수 있습니다.
-
중요한 반도체 애플리케이션
- 디바이스 캡슐화(습기로부터 칩 보호), 표면 패시베이션(전자 결함 감소), 전도성 층 절연에 사용됩니다.
- 저온 처리는 제조된 디바이스에서 도펀트 확산 또는 금속화 손상을 방지합니다.
-
리액터 설계 효율성
- 병렬 플레이트 PECVD 리액터는 플라즈마를 균일하게 분배하여 대형 기판(예: 실리콘 웨이퍼 또는 태양광 패널)에 균일한 필름 성장을 보장합니다.
- RF/DC/AC 플라즈마 여기 방식은 다양한 재료 시스템에 유연성을 제공합니다.
플라즈마를 활용함으로써 PECVD는 고성능 박막과 기판 호환성 사이의 간극을 메워 플렉서블 전자기기부터 MEMS 센서에 이르기까지 다양한 기술을 지원합니다.
요약 표:
| 주요 이점 | 설명 |
|---|---|
| 낮은 처리 온도 | 플라즈마는 높은 열 없이도 반응을 활성화하여 민감한 재료를 보호합니다. |
| 향상된 반응 동역학 | 이온/라디칼이 증착을 가속화하여 효율과 필름 균일성을 개선합니다. |
| 다양한 재료 증착 | 조정 가능한 플라즈마 파라미터를 통해 유전체, 반도체, 금속을 증착합니다. |
| 정밀한 필름 특성 제어 | 플라즈마 설정으로 밀도, 응력 및 광학/전기적 특성을 조정합니다. |
| 반도체에 중요 | 디바이스 손상 없이 캡슐화, 패시베이션 및 다층 스택을 구현할 수 있습니다. |
