현대 첨단 기술 제조에서, 플라즈마 강화 화학 기상 증착(PECVD)은 저온에서 고품질의 기능성 박막을 생성할 수 있는 독특한 능력 때문에 필수적으로 간주됩니다. 이러한 기능은 이미 제작된 민감한 부품을 손상시키는 것을 피할 수 있으므로 복잡한 다층 장치를 구축하는 데 매우 중요합니다. 다양한 재료를 증착할 수 있는 다용성 덕분에 PECVD는 반도체부터 생체 의학 장치에 이르는 분야에서 핵심 공정으로 자리 잡고 있습니다.
첨단 제조의 핵심 과제는 이미 완료된 작업을 파괴하지 않고 장치에 새로운 층을 추가하는 것입니다. PECVD는 파괴적인 고열 대신 플라즈마의 에너지를 사용하여 새로운 막을 형성하는 데 필요한 화학 반응을 유도함으로써 이 문제를 해결합니다.
핵심 문제: "온도 예산"
온도 예산이란 무엇입니까?
마이크로칩과 같은 장치를 제작할 때 각 처리 단계는 견딜 수 있는 최대 온도가 있습니다. 이를 온도 예산이라고 합니다.
이 예산을 초과하면 짧은 시간이라도 구조가 녹거나 재료 특성이 변하거나 세심하게 배치된 원자(도펀트)가 이동하여 장치 기능이 손상되는 등 돌이킬 수 없는 손상이 발생할 수 있습니다.
고열 방법의 한계
저압 화학 기상 증착(LPCVD)과 같은 전통적인 방법은 예외적으로 고품질의 막을 생성하지만, 매우 높은 온도(종종 600°C 이상)를 필요로 합니다.
이러한 열은 후기 제조 단계에서는 단순히 선택지가 될 수 없습니다. 수십억 개의 트랜지스터가 이미 형성된 완성된 마이크로칩에 600°C에서 최종 보호막을 증착할 수는 없습니다.
PECVD가 온도 장벽을 허무는 방법
플라즈마의 역할
PECVD의 핵심 혁신은 전자기장에 의해 생성된 가스의 에너지화된 상태인 플라즈마를 사용하는 것입니다. 진공 챔버 안의 통제된 미니 번개 폭풍이라고 생각해보세요.
이 플라즈마는 전구체 가스 분자와 충돌하는 고에너지 전자로 가득 차 있습니다.
열 없이 반응 유도
이러한 전자 충돌에서 나오는 에너지가 전구체 가스를 분해하여 증착 반응에 필요한 화학 에너지를 제공합니다.
플라즈마가 활성화 에너지를 제공하기 때문에 기판 자체를 극단적인 온도로 가열할 필요가 없습니다. PECVD 공정은 일반적으로 200°C에서 400°C 사이의 훨씬 낮은 온도에서 실행됩니다.
결과: 민감한 기판에 고품질 막
이러한 저온 기능 덕분에 엔지니어는 실리콘 질화물(SiN) 또는 실리콘 이산화물(SiO2)과 같은 조밀하고 균일하며 기능적인 막을 완전히 형성된 장치나 플라스틱과 같은 온도에 민감한 재료에 직접 증착할 수 있습니다.
PECVD가 필수적인 곳
반도체 패시베이션
트랜지스터가 제작된 후에는 최종 보호 절연층(패시베이션)이 필요합니다. PECVD는 기본 회로의 성능을 저하시키지 않고 이 유전체 박막을 증착하는 유일한 실용적인 방법입니다.
디스플레이 기술
현대 OLED 및 LCD 화면은 대형 유리 또는 유연한 폴리머 기판 위에 만들어집니다. 이러한 재료는 고온을 견딜 수 없습니다. PECVD는 각 픽셀을 제어하는 박막 트랜지스터(TFT)를 만드는 데 필수적입니다.
첨단 코팅
PECVD는 가열할 수 없는 제품에 특수 코팅을 적용하는 데 사용됩니다. 여기에는 플라스틱에 대한 단단하고 긁힘 방지 필름, 의료용 임플란트에 대한 생체 적합성 층, 광학 부품에 대한 반사 방지 코팅이 포함됩니다.
절충점 이해
막 순도 및 구성
PECVD 막은 의도된 목적에 탁월하지만, 전구체 가스에서 유입되는 수소를 포함하는 경우가 많습니다. 일부 매우 특정한 응용 분야의 경우, 고온 LPCVD의 초고순도 막이 온도 예산이 허용하는 경우 여전히 더 우수할 수 있습니다.
플라즈마 손상 가능성
반응을 유도하는 동일한 고에너지 이온은 적절하게 제어되지 않으면 물리적으로 기판 표면을 폭격하고 손상시킬 수 있습니다. 현대 PECVD 시스템은 이러한 영향을 최소화하도록 고도로 설계되었지만, 이는 공정의 근본적인 고려 사항으로 남아 있습니다.
공정 복잡성
대형 기판(예: 300mm 실리콘 웨이퍼)에 걸쳐 안정적이고 균일한 플라즈마를 생성하는 것은 상당한 공학적 도전입니다. PECVD 반응기는 복잡하고 비싼 장비로, 가스 흐름, 압력, RF 전력에 대한 정밀한 제어가 필요합니다.
목표에 맞는 올바른 선택
PECVD는 기초적인 도구이지만, 그 적용은 특정 제약 조건과 목표에 따라 달라집니다.
- 주요 초점이 다층 마이크로전자공학을 제작하는 것이라면: PECVD는 섬세한 트랜지스터 구조를 방해하지 않고 절연 또는 보호층을 증착하는 데 필수적입니다.
- 주요 초점이 온도에 민감한 기판(예: 폴리머 또는 유리)을 코팅하는 것이라면: PECVD는 기존 증착 방법의 열 손상을 피할 수 있으므로 기본 선택입니다.
- 주요 초점이 구조층에 대해 가능한 최고의 막 순도를 달성하는 것이라면: 더 높은 온도 공정이 실행 가능한지 평가해야 하지만, 대부분의 현대 전자 응용 분야에서는 PECVD가 품질과 호환성의 필요한 균형을 제공합니다.
궁극적으로 PECVD의 반응 에너지와 열 에너지를 분리하는 독특한 능력은 첨단 기술 혁신의 초석으로 남아 있는 근본적인 이유입니다.
요약 표:
| 측면 | 세부 사항 |
|---|---|
| 핵심 장점 | 플라즈마 에너지를 사용한 저온 증착(200-400°C), 민감한 기판 손상 방지 |
| 주요 응용 분야 | 반도체 패시베이션, 디스플레이 기술(OLED/LCD), 첨단 코팅(예: 스크래치 방지, 생체 적합성) |
| 증착되는 재료 | 실리콘 질화물(SiN), 실리콘 이산화물(SiO2) 및 기타 기능성 박막 |
| 절충점 | 막에 수소 혼입 가능성, 플라즈마 손상 위험, 더 높은 공정 복잡성 및 비용 |
| 이상적인 사용 사례 | 다층 마이크로전자공학, 온도에 민감한 기판(폴리머, 유리), 높은 순도가 열적 제약과 균형을 이루는 경우 |
KINTEK의 고급 PECVD 솔루션으로 연구실의 역량을 향상시키십시오! 뛰어난 R&D 및 사내 제조를 활용하여, 우리는 다양한 연구실에 CVD/PECVD, 머플, 튜브, 로터리, 진공 및 대기 용광로와 같은 고온 용광로 시스템을 제공합니다. 우리의 강력한 맞춤형 기능은 반도체 제조에서 생체 의학 코팅에 이르기까지 귀하의 고유한 실험 요구 사항과 정확히 일치하도록 보장합니다. 오늘 저희에게 연락하십시오 우리의 맞춤형 솔루션이 귀하의 연구 및 생산 효율성을 어떻게 향상시킬 수 있는지 논의하십시오!

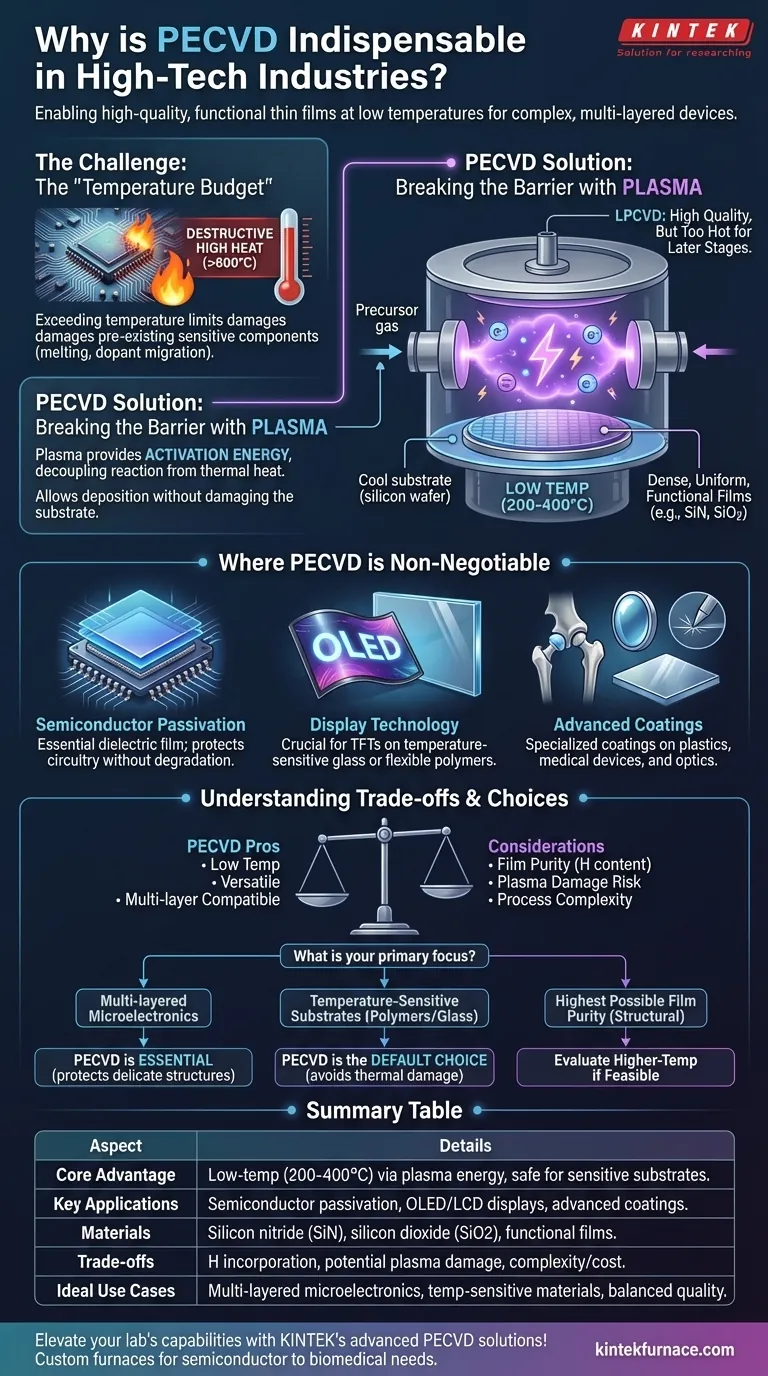

시각적 가이드
