본질적으로, 초기 단일 챔버 진공로 설계의 주요 한계는 가열 및 냉각 기능 간의 근본적이고 피할 수 없는 갈등이었습니다. 단일 챔버가 강렬하고 균일한 열을 생성하고 신속한 냉각을 허용하는 두 가지 역할을 담당했기 때문에, 한 공정을 최적화하는 모든 설계 선택은 필연적으로 다른 공정을 타협하게 만들었습니다. 이는 성능 및 재료 품질의 한계를 야기했습니다.
단일 챔버로는 "팔방미인, 하지만 어느 하나에도 통달하지 못한" 존재였습니다. 동일한 물리적 공간 내에서 두 가지 상반되는 기능—열 보존과 열 제거—을 수행해야 했고, 이는 가열 균일성과 냉각 속도 모두에서 피할 수 없는 타협을 초래했습니다.
핵심 갈등: 가열 대 냉각
중앙 도전 과제는 열역학 법칙에서 비롯되었습니다. 열을 효율적으로 보존하도록 설계된 챔버는 정의상 열을 신속하게 방출하는 데 서투릅니다.
효율적인 가열의 과제
초기 설계는 균일한 온도를 달성하고 유지하는 데 어려움을 겪었습니다. 가열 주기 동안의 주요 목표는 작업물에 에너지를 균일하게, 최소한의 손실로 전달하는 것입니다.
이를 효과적으로 수행하기 위해 챔버는 광범위한 단열을 필요로 했습니다. 이 고온 구역 단열은 고온에 도달하고 작업물의 모든 부분이 동일한 속도로 가열되도록 보장하여, 뜨거운 부분과 차가운 부분의 발생을 방지하는 데 매우 중요했습니다.
효율적인 냉각의 역설
냉각 주기 또는 "급랭"의 목표는 정반대입니다. 즉, 경도와 같은 원하는 재료 특성을 고정하기 위해 작업물에서 열을 가능한 한 빠르게 제거하는 것입니다.
그러나 가열에 매우 유익했던 바로 그 단열재는 이제 주요 장애물이 되었습니다. 단열재는 용광로 벽과 구조물 내부에 잔류 열을 가두어 전체 냉각 과정을 늦추고 빠르고 효과적인 급랭을 거의 불가능하게 만들었습니다.
결과: 손상된 재료 특성
이러한 본질적인 갈등은 야금학적 결과가 종종 최적이 아니라는 것을 의미했습니다. 느린 급랭은 낮은 경도, 바람직하지 않은 미세 구조, 그리고 부품 배치 전체에 걸쳐 일관되지 않은 특성을 초래할 수 있습니다.
엔지니어들은 완벽하게 균일한 가열과 충분히 빠른 냉각을 동시에 달성할 수 없는 타협의 상태에 영원히 갇혀 있었습니다.
트레이드오프 이해
이러한 중앙 갈등은 설계자와 운영자가 최종 제품의 품질에 직접적인 영향을 미치는 어려운 선택을 강요했습니다.
단열 딜레마
가장 중요한 트레이드오프는 단열이었습니다. 두껍고 고효율의 단열재를 사용하면 가열 중 온도 균일성과 에너지 효율성이 향상됩니다. 그러나 냉각 속도는 현저히 느려집니다.
반대로, 더 얇은 단열재나 적은 단열재를 사용하면 용광로가 더 빨리 냉각될 수 있지만, 가열 균일성 불량과 더 높은 에너지 소비를 대가로 치러야 합니다. 이는 종종 일관성 없는 결과로 이어졌습니다.
균일성 문제
단열 문제 외에도 초기 발열체 설계와 챔버 형상은 종종 고르지 않은 열 분포를 야기했습니다. 훨씬 더 원시적인 오븐에서 "각 파이프라인의 팔꿈치에서 단순한 연소와 불꽃"에 대한 언급은 열을 균일하게 전달하는 오랜 도전 과제를 강조합니다.
더 진보된 대류 설계에서도 단일의 타협된 챔버에서 대규모 작업물 전체에 걸쳐 진정한 온도 균일성을 달성하는 것은 지속적인 엔지니어링 난관이었습니다.
진화 경로 이해
이러한 한계는 단순한 사소한 불편함이 아니었습니다. 이들은 차세대 용광로 기술의 혁신을 이끄는 주요 원동력이었습니다. 이러한 맥락을 이해하면 용광로 설계가 왜 진화했는지 명확해집니다.
- 고성능 열처리(예: 항공우주, 의료)에 중점을 두는 경우: 단일 챔버 설계의 타협은 용납할 수 없었으며, 가열 및 냉각이 물리적으로 분리되고 개별적으로 최적화된 다중 챔버 용광로 개발을 촉진했습니다.
- 단순하고 비결정적인 공정(예: 기본 어닐링)에 중점을 두는 경우: 초기 단일 챔버 설계로 충분했을 수 있지만, 현대 표준에서 요구하는 정밀도와 반복성을 제공할 수는 없었습니다.
이러한 근본적인 한계를 극복한 것이 궁극적으로 오늘날 중요한 산업에서 사용되는 정교한 다중 챔버 진공로로 이어졌습니다.
요약 표:
| 한계 | 영향 |
|---|---|
| 가열 대 냉각 갈등 | 성능 및 재료 품질 저하 |
| 단열 딜레마 | 낮은 온도 균일성 또는 느린 냉각 속도 |
| 균일성 문제 | 불균일한 열 분포 및 최적이 아닌 결과 |
| 손상된 재료 특성 | 낮은 경도 및 바람직하지 않은 미세 구조 |
실험실에서 용광로 성능 문제에 직면해 있습니까? KINTEK은 머플, 튜브, 회전 용광로, 진공 및 분위기 용광로, CVD/PECVD 시스템을 포함한 첨단 고온 용광로 솔루션을 전문으로 합니다. 탁월한 R&D 및 자체 제조를 통해, 우리는 고유한 실험 요구 사항을 정확하게 충족하도록 깊은 맞춤화를 제공하여, 최적의 재료 결과를 위한 우수한 가열 균일성과 빠른 냉각을 보장합니다. 오늘 저희에게 연락하십시오 귀하의 실험실 효율성을 높이고 일관된 고품질 결과를 달성하십시오!

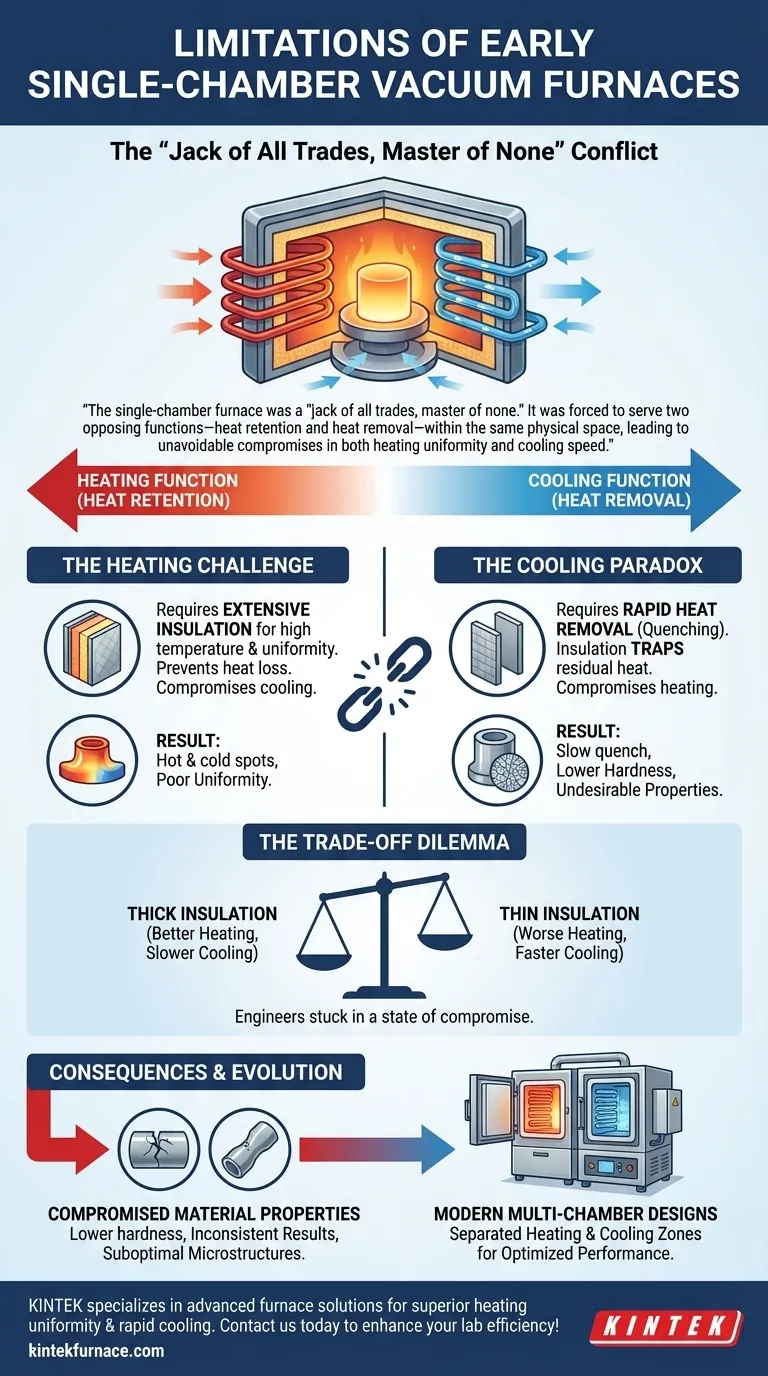

시각적 가이드
