본질적으로 진공로는 통제된 오염 없는 환경에서 고온 재료 처리를 위한 단 하나의 목적을 위해 설계된 상호 연결된 구성 요소 시스템입니다. 주요 구성 요소는 공정을 담는 밀폐된 노 챔버, 목표 온도에 도달하기 위한 가열 시스템, 대기를 제거하기 위한 진공 시스템, 정밀하게 공정을 관리하기 위한 제어 시스템, 그리고 재료를 안전한 온도로 되돌리기 위한 냉각 시스템입니다.
진공로는 단순히 뜨거운 상자가 아닙니다. 진공 펌프에서 단열재에 이르기까지 각 구성 요소가 개방된 공기에서는 불가능한 야금 공정을 가능하게 하는 환경을 만드는 데 중요한 역할을 하는 통합 시스템입니다.
진공로의 해부학: 핵심 시스템
진공로가 어떻게 작동하는지 이해하려면, 목적에 맞게 구축된 시스템들이 함께 작동하는 집합체로 생각하는 것이 가장 좋습니다. 각 시스템은 열처리 사이클의 한 단계를 담당합니다.
노 챔버: 밀폐된 환경
모든 진공로의 기초는 챔버이며, 이는 용기 또는 노 본체라고도 합니다. 이 구성 요소의 유일한 기능은 견고하고 누출 방지 인클로저를 제공하는 것입니다.
일반적으로 이중벽, 수냉식 구조로 고강도 강철 또는 스테인리스 스틸로 만들어집니다. 벽 사이를 순환하는 물은 내부가 수천 도에 달할 때도 노의 외부를 시원하고 만져도 안전하게 유지합니다.
크고 밀폐된 문은 재료를 적재하고 하역하는 데 접근을 제공합니다. 챔버와 그 밀봉의 무결성은 필요한 진공 수준을 달성하고 유지하는 데 가장 중요합니다.
핫 존: 열 생성 및 유지
챔버 내부에는 가열 요소와 단열 패키지로 구성된 "핫 존"이 있습니다. 이곳에서 열 에너지가 생성되어 작업물에 집중됩니다.
가열 요소는 열의 원천입니다. 재료는 노의 최대 작동 온도를 결정합니다. 일반적인 재료는 다음과 같습니다:
- 흑연: 비산화 진공 환경에서 매우 높은 온도(2200°C 이상)에 사용됩니다.
- 몰리브덴 및 텅스텐: 흑연의 탄소가 오염원이 될 수 있는 깨끗한 처리 응용 분야에 사용되는 고온 금속입니다.
- 니켈-크롬 (NiCr): 템퍼링과 같은 저온 응용 분야(750°C 미만)에 사용되는 저항선입니다.
단열재는 가열 요소 주위를 둘러싸서 열이 수냉식 챔버 벽으로 빠져나가는 것을 방지합니다. 이는 열 효율성과 온도 균일성을 향상시킵니다. 고품질 탄소 펠트, 흑연 종이 및 세라믹 섬유와 같은 재료는 엄청난 열을 반사하고 유지하는 데 사용됩니다.
진공 시스템: 순도 생성
진공 시스템은 진공로를 다른 유형의 노와 구별하는 요소입니다. 그 역할은 가열 전후에 챔버에서 공기 및 기타 가스를 제거하는 것입니다. 이는 재료 표면의 산화 및 기타 원치 않는 화학 반응을 방지합니다.
일반적인 시스템은 여러 유형의 펌프를 단계적으로 사용합니다. 기계식 "러핑" 펌프는 대부분의 공기를 제거한 다음, 확산, 분자 또는 "부스터" 펌프가 훨씬 낮은 압력을 달성하기 위해 작동하여 고진공 처리에 필요한 압력을 만듭니다.
냉각 시스템: 제어된 퀜칭
가열 사이클이 완료되면 재료는 빠르고 제어된 방식으로 냉각되어야 합니다. 종종 퀜칭이라고 불리는 이 과정은 원하는 야금 특성을 고정하는 데 중요합니다.
대부분의 현대식 "콜드 월" 노는 두 가지 냉각 방법의 조합을 사용합니다:
- 외부 냉각: 챔버의 이중 벽을 순환하는 물은 전체 시스템에서 지속적으로 열을 제거합니다.
- 내부 냉각: 노는 질소 또는 아르곤과 같은 불활성 가스로 빠르게 재충전됩니다. 강력한 팬이 이 가스를 핫 존을 통해 순환시키고 열교환기(일반적으로 수냉식) 위로 순환시켜 작업물을 빠르고 균일하게 냉각시킵니다.
제어 시스템: 작동의 두뇌
전체 공정은 정교한 제어 시스템에 의해 조율됩니다. 이 시스템에는 온도 센서(열전대), 진공 게이지 및 중앙 프로세서(종종 PLC 또는 프로그래머블 로직 컨트롤러)가 포함됩니다.
제어 시스템은 사전 프로그래밍된 레시피에 따라 가열 속도, 유지 시간, 온도, 진공 수준 및 냉각 속도를 정밀하게 관리합니다. 이는 모든 사이클이 동일하게 진행되도록 보장하여 반복 가능하고 예측 가능한 결과를 보장합니다.
주요 설계 절충점 이해
진공로에 선택된 특정 구성 요소는 그 기능과 한계를 정의합니다. 모든 노가 동일하게 만들어지는 것은 아니며, 설계에는 상당한 절충점이 포함됩니다.
핫 월 대 콜드 월 설계
가열 요소가 수냉식 진공 챔버 내부에 있는 콜드 월 노는 고온 응용 분야에서 가장 일반적인 유형입니다. 이들은 더 빠른 가열 및 냉각 사이클과 더 큰 온도 균일성을 제공합니다.
전체 진공 챔버가 별도의 더 큰 노 내부에 배치되는 핫 월 노는 더 간단하지만 제한적입니다. 일반적으로 저온에 사용되며 가열 및 냉각이 더 느립니다.
가열 요소 재료 선택
흑연과 전금속 핫 존(몰리브덴/텅스텐) 사이의 선택은 중요합니다. 흑연은 비용 효율적이며 고온에 탁월하지만, 특정 합금에는 허용되지 않는 탄소 오염의 원인이 될 수 있습니다.
전금속 핫 존은 매우 깨끗한 처리 환경을 제공하지만, 더 비싸고 흑연보다 최대 온도 한계가 낮을 수 있습니다.
순도 대 생산 속도
진공 및 냉각 시스템의 구성은 공정 순도와 사이클 시간 사이에 절충점을 만듭니다. 강력한 다단계 진공 시스템을 갖춘 노는 궁극적인 순도를 위해 매우 높은 진공을 달성할 수 있지만, 펌프 다운하는 데 더 오래 걸립니다.
반대로, 거대한 가스 퀜칭 시스템을 갖춘 노는 부품을 매우 빠르게 냉각시켜 처리량을 늘릴 수 있지만, 급속 퀜칭이 필요하지 않은 공정에는 과도할 수 있습니다.
구성 요소가 노 기능을 정의하는 방법
진공로를 평가할 때, 그 구성 요소를 이해하면 설계를 특정 공정 요구 사항에 맞출 수 있습니다.
- 고온 브레이징 또는 소결에 주로 초점을 맞춘다면: 목표 온도를 초과할 수 있는 흑연 또는 몰리브덴 가열 요소와 산화를 방지하는 진공 시스템을 갖춘 노가 필요합니다.
- 알루미늄 용액 처리 및 시효 경화에 주로 초점을 맞춘다면: 매우 높은 진공을 달성할 수 있는 노보다 강력하고 균일한 가스 퀜칭 시스템을 갖춘 노가 더 중요합니다.
- 고도로 민감한 의료 또는 항공우주 합금 처리에 주로 초점을 맞춘다면: 절대적인 청결을 보장하고 오염을 방지하기 위해 전금속 핫 존과 고성능 진공 시스템이 필요합니다.
궁극적으로, 각 구성 요소의 기능을 이해하는 것은 복잡한 장비를 특정 재료 결과를 달성하기 위한 예측 가능한 도구로 변환합니다.
요약표:
| 구성 요소 | 주요 기능 | 주요 특징 |
|---|---|---|
| 노 챔버 | 밀폐되고 누출 방지 환경 제공 | 이중벽, 수냉식 구조; 고강도 강철 구조 |
| 핫 존 | 열 생성 및 유지 | 가열 요소(흑연, 몰리브덴, NiCr); 고품질 단열재 |
| 진공 시스템 | 순도를 위해 대기 제거 | 다단계 펌프(러핑, 확산/분자); 산화 방지 |
| 냉각 시스템 | 제어된 퀜칭 가능 | 가스 재충전(N2/Ar); 빠르고 균일한 냉각을 위한 팬 및 열교환기 |
| 제어 시스템 | 전체 공정을 정밀하게 관리 | PLC 기반; 온도, 진공 및 사이클 매개변수 모니터링 |
정밀하고 오염 없는 재료 처리를 달성할 준비가 되셨습니까?
KINTEK은 탁월한 R&D 및 자체 제조를 활용하여 귀하의 고유한 요구 사항에 맞는 고급 고온 노 솔루션을 제공합니다. 표준 머플 또는 튜브 노가 필요하든, 민감한 항공우주 또는 의료 응용 분야를 위한 고도로 맞춤화된 진공 및 대기 노 또는 CVD/PECVD 시스템이 필요하든, 당사의 심층적인 맞춤화 기능은 귀하의 노가 공정 요구 사항에 완벽하게 일치하도록 보장합니다.
당사의 진공로 전문 지식이 귀하의 실험실 역량을 어떻게 향상시키고 반복 가능하며 고품질 결과를 제공할 수 있는지 논의하려면 오늘 저희에게 연락하십시오. 맞춤형 상담을 위해 문의 양식을 통해 연락하십시오!

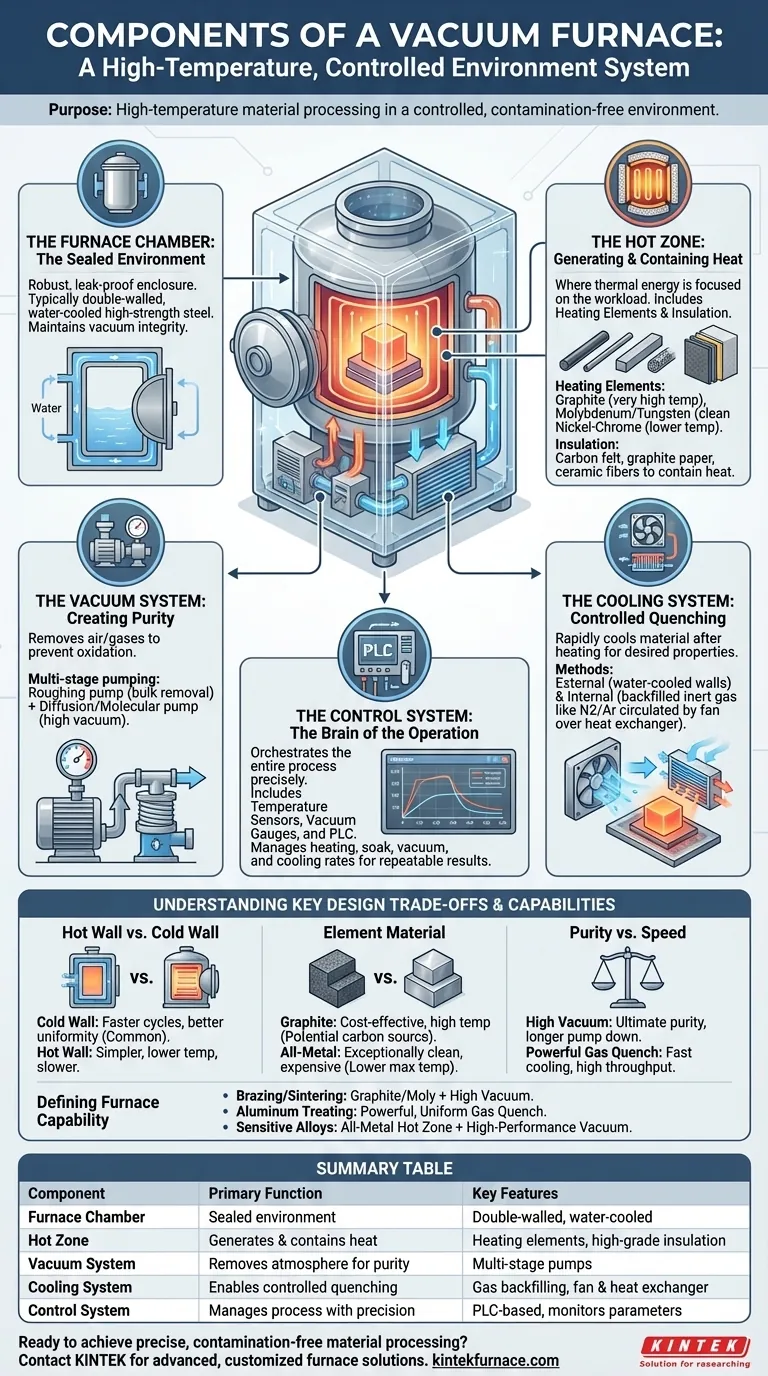

시각적 가이드
