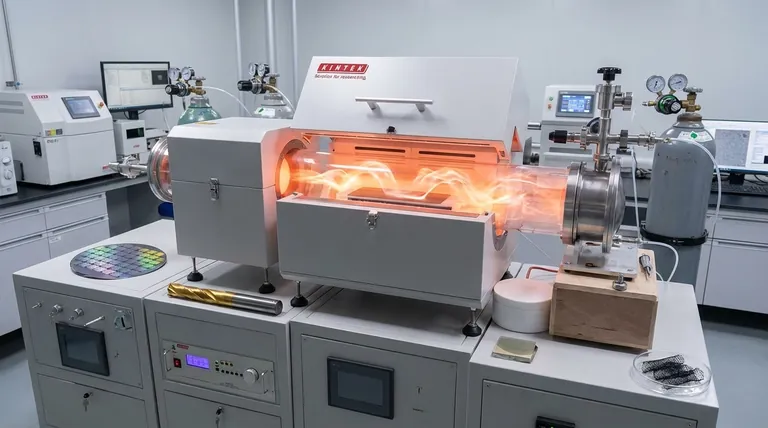

본질적으로 화학 기상 증착(CVD)은 독특하게 다재다능한 재료 합성 공정입니다. 이는 실리콘과 같은 중요한 전자 재료, 텅스텐과 같은 순수 금속, 탄화물 및 질화물과 같은 첨단 세라믹, 그래핀 및 합성 다이아몬드와 같은 혁신적인 탄소 구조를 포함하여 광범위한 고순도 박막 및 코팅을 만드는 데 사용됩니다.
CVD의 진정한 힘은 생산할 수 있는 재료의 광범위한 다양성뿐만 아니라 이러한 재료를 원자 단위로 구축할 수 있는 근본적인 능력에 있습니다. 기상에서 화학 반응을 제어함으로써 CVD는 매우 까다로운 응용 분야를 위해 탁월한 순도와 성능을 가진 박막을 정밀하게 엔지니어링할 수 있게 합니다.
CVD 작동 방식: 기체로부터 재료 구축
핵심 원리
화학 기상 증착은 "아래에서 위로(bottom-up)" 제조 기술입니다. 이 공정은 원하는 재료의 원자를 포함하는 휘발성 전구체 가스를 반응 챔버로 도입하는 것으로 시작됩니다.
에너지 및 반응의 역할
일반적으로 고열 형태의 에너지가 챔버에 가해집니다. 이 에너지는 전구체 가스를 반응시키거나 분해시켜 구성 원소 또는 새로운 화학종으로 분해되게 합니다.
기판에 증착
새롭게 형성된 반응성 종은 기판이라고 불리는 표적 물체로 이동합니다. 이들은 표면에 결합하여 점차 층을 이루며 쌓여 고체 균일한 박막 또는 코팅을 형성합니다. 원하는 재료 특성을 얻으려면 온도, 압력 및 가스 흐름에 대한 정밀한 제어가 중요합니다.
주요 CVD 재료 개요
도체 및 반도체
CVD는 현대 전자 산업의 중추입니다. 이는 컴퓨터 칩의 기반을 형성하는 초고순도 실리콘과 수십억 개의 트랜지스터를 연결하는 복잡한 배선을 만드는 금속 박막(예: 텅스텐)을 증착하는 데 사용됩니다.
첨단 세라믹 및 화합물
이 범주에는 매우 단단하고 복원력이 뛰어난 재료가 포함됩니다. 탄화물(예: 탄화규소), 질화물(예: 질화티타늄), 산화물은 절삭 공구, 엔진 부품 및 기타 부품에 보호 코팅으로 증착되어 내마모성 및 내부식성을 극적으로 증가시킵니다.
혁신적인 탄소 동소체
CVD는 알려진 가장 진보된 재료를 합성하는 데 중요한 역할을 합니다. 여기에는 뛰어난 전자 특성을 가진 단일 층 탄소 원자인 그래핀, 우수한 절삭 공구 및 광학 창을 위한 합성 다이아몬드 박막, 나노기술 및 첨단 전자를 위한 탄소 나노튜브가 포함됩니다.
신흥 나노구조
CVD의 정밀도는 정교한 나노구조 생성을 가능하게 합니다. 여기에는 고급 디스플레이, 태양 전지 및 의료 영상에 사용되는 반도체 나노결정인 양자점과 차세대 전자에 상당한 잠재력을 가진 2D 재료인 전이 금속 디칼코게나이드(TMDC)가 포함됩니다.
공정 한계 이해
공정 제어의 과제
CVD 증착된 박막의 품질과 특성은 공정 변수의 세심한 제어에 직접적으로 의존합니다. 온도, 압력 또는 가스 흐름의 약간의 변동이라도 결함, 불순물 및 일관성 없는 결과를 초래할 수 있습니다.
전구체 선택 및 안전
올바른 전구체 화학 물질을 선택하는 것은 복잡한 작업입니다. 이러한 화학 물질은 기체로 존재할 만큼 충분히 휘발성이 있어야 하지만 취급할 만큼 충분히 안정적이어야 합니다. 또한 많은 전구체가 독성, 인화성 또는 부식성이 있으므로 엄격한 안전 프로토콜 및 특수 취급 장비가 필요합니다.
CVD 기술의 변형
단일 "CVD" 공정은 없습니다. 이 기술에는 특정 재료를 최적화하거나 문제를 해결하기 위해 고안된 수많은 전문적인 변형이 있습니다. 유기금속 CVD (MOCVD), 열 필라멘트 CVD (HFCVD), 플라즈마 강화 CVD (PECVD)와 같은 방법은 서로 다른 온도 민감도 및 재료 결과에 맞게 조정됩니다.
목표에 맞는 재료 선택
올바른 CVD 재료를 선택하려면 고유한 속성을 특정 산업 또는 연구 목표와 일치시켜야 합니다.
- 마이크로일렉트로닉스에 중점을 둔 경우: 핵심 재료는 트랜지스터용 초고순도 실리콘, 전도성 상호 연결용 텅스텐, 절연용 이산화규소입니다.
- 기계적 내구성에 중점을 둔 경우: 공구 및 부품의 우수한 경도 및 내마모성을 위해 질화티타늄 및 탄화규소와 같은 세라믹 코팅을 고려해야 합니다.
- 첨단 연구 개발에 중점을 둔 경우: 새로운 전자, 광학 및 구조적 특성으로 인해 그래핀, 탄소 나노튜브 및 양자점에 관심을 가질 것입니다.
궁극적으로 CVD의 힘은 원자부터 재료를 엔지니어링할 수 있는 능력에 있으며, 이는 광대한 기술적 가능성의 지평을 열어줍니다.
요약표:
| 재료 범주 | 예시 | 주요 응용 분야 |
|---|---|---|
| 도체 및 반도체 | 실리콘, 텅스텐 | 컴퓨터 칩, 전자 배선 |
| 첨단 세라믹 | 탄화규소, 질화티타늄 | 절삭 공구, 내마모성 코팅 |
| 탄소 동소체 | 그래핀, 다이아몬드 박막 | 나노기술, 광학, 전자 제품 |
| 나노구조 | 양자점, TMDC | 디스플레이, 태양 전지, 의료 영상 |
