본질적으로 화학 기상 증착(CVD)로는 원자 수준의 정밀도로 매우 광범위한 박막을 합성할 수 있는 다용도 도구입니다. 이러한 박막은 금속, 반도체, 유전체(산화물, 질화물, 탄화물 등) 및 그래핀, 다이아몬드 유사 탄소와 같은 첨단 재료로 크게 분류될 수 있습니다. 구체적인 박막 선택은 마이크로칩 제작부터 내구성 있는 보호 코팅 제작에 이르기까지 최종 용도에 따라 완전히 결정됩니다.
CVD의 진정한 가치는 만들 수 있는 박막의 다양성뿐만 아니라 탁월한 순도, 밀도 및 균일성으로 이를 생산할 수 있는 능력에 있습니다. 이러한 정밀도 덕분에 CVD는 재료 품질이 기능에 직접적인 영향을 미치는 고성능 전자, 광학 및 기계 부품 제조에 필수적입니다.
주요 박막 범주 분석
CVD의 다용성은 기본 공정에서 비롯됩니다. 즉, 반응성 가스(전구체)를 챔버로 주입하여 반응시켜 기판 위에 고체 박막을 증착하는 것입니다. 이러한 전구체를 신중하게 선택하고 온도 및 압력과 같은 조건을 제어함으로써 특정 화학 조성 및 특성을 가진 박막을 엔지니어링할 수 있습니다.
반도체 박막
이러한 재료는 모든 현대 전자제품의 기반입니다. CVD는 집적 회로에 필요한 초고순도 반도체 층을 증착하는 지배적인 방법입니다.
주요 예로는 모든 컴퓨터 프로세서 및 메모리 칩의 구성 요소인 금속-산화물-반도체 전계 효과 트랜지스터(MOSFET)의 게이트 전극을 만드는 데 사용되는 다결정 실리콘(폴리실리콘)이 있습니다.
유전체 및 절연 박막
유전체 박막은 전기를 전도하지 않으며 마이크로 장치에서 전도성 부품을 격리하고 보호하는 데 중요합니다. CVD는 조밀하고 핀홀이 없는 절연층을 만드는 데 탁월합니다.
일반적인 예로는 전기 절연을 위한 이산화규소(SiO₂)와 견고한 패시베이션층, 화학 장벽 및 유전체 역할을 하는 질화규소(Si₃N₄)가 있습니다. 내마모성을 위해 경질 세라믹 박막인 탄화물도 증착될 수 있습니다.
전도성 금속 박막
금속 증착을 위한 다른 방법도 있지만, CVD를 사용하여 복잡한 3차원 마이크로 구조를 균일하게 코팅하는 높은 순응성의 금속 층을 만들 수 있습니다.
텅스텐(W)은 일반적인 예로, 칩 내부의 미세한 비아를 채우고 수직 상호 연결을 만드는 데 사용됩니다. 요구되는 전도성과 화학적 안정성에 따라 다른 금속도 증착될 수 있습니다.
첨단 탄소 기반 박막
CVD는 비범한 특성을 가진 차세대 재료 생산의 최전선에 있습니다.
두드러진 예로는 탁월한 강도와 전도성을 가진 단일 원자층 탄소인 그래핀과 도구, 의료용 임플란트 및 엔진 부품에 이상적인 보호 코팅인 매우 단단하고 마찰이 적은 비정질 박막인 다이아몬드 유사 탄소(DLC)가 있습니다.
광학 박막
CVD가 제공하는 정밀한 두께 제어는 광학 박막 생산에 이상적입니다. 이는 빛을 조작하는 코팅을 만드는 데 사용됩니다.
적용 분야에는 렌즈의 반사 방지 코팅, 고반사 거울 및 필름 두께를 빛 파장의 일부까지 제어해야 하는 특수 필터가 포함됩니다.
상충 관계 이해: 모든 CVD가 동일하지 않음
"CVD"라는 용어는 일련의 기술을 설명합니다. 선택되는 특정 공정에는 증착 온도, 박막 품질 및 비용 사이의 중요한 상충 관계가 포함됩니다. 퍼니스 유형과 공정은 만들 수 있는 박막에 직접적인 영향을 미칩니다.
온도 대 품질(LPCVD 대 PECVD)
저압 CVD(LPCVD)는 고온 및 저압에서 작동합니다. 이는 매우 균일하고 고순도의 박막을 생성하지만 열을 견딜 수 없는 기판에는 적합하지 않습니다.
플라즈마 강화 CVD(PECVD)는 에너지 풍부한 플라즈마를 사용하여 화학 반응을 촉진합니다. 이를 통해 훨씬 낮은 온도에서 증착이 가능하므로 열에 민감한 재료 코팅에 이상적이지만 박막 품질이 고온 방식보다 낮을 수 있습니다.
압력 및 단순성(APCVD)
상압 CVD(APCVD)는 비싼 진공 시스템이 필요하지 않은 간단하고 처리량이 높은 공정입니다. 그러나 결과적인 박막의 균일성과 순도는 저압 시스템으로 달성할 수 있는 것보다 일반적으로 낮습니다.
전구체 특이성(MOCVD)
유기 금속 CVD(MOCVD)는 유기 금속 화합물을 전구체로 사용하는 특수 변형입니다. 이는 LED 및 레이저 다이오드에 필요한 복잡한 다층 화합물 반도체 박막을 생성하는 것과 같이 고성능 광전자 공학을 제조하는 산업 표준입니다.
애플리케이션에 적합한 선택
박막 및 CVD 방법의 선택은 최종 목표에 의해 주도되어야 합니다. 작업에 가장 적합한 것이 있을 뿐, 단 하나의 "최고" 옵션은 없습니다.
- 고성능 마이크로일렉트로닉스가 주요 초점이라면: 트랜지스터 게이트 및 절연을 위해 초고순도 폴리실리콘 및 SiO₂, Si₃N₄와 같은 유전체 박막을 증착하기 위해 LPCVD가 필요할 것입니다.
- 첨단 광전자 공학(LED)이 주요 초점이라면: 빛을 효율적으로 생성하는 데 필요한 고품질 화합물 반도체 층을 성장시키기 위해 MOCVD가 필수적인 기술입니다.
- 내구성 있는 내마모성 코팅이 주요 초점이라면: 다이아몬드 유사 탄소(DLC) 또는 경질 세라믹의 CVD 증착은 기계 부품 및 절삭 공구에 우수한 보호 기능을 제공합니다.
- 온도에 민감한 기판에 증착하는 것이 주요 초점이라면: 하부 재료를 손상시키지 않고 품질 좋은 유전체 또는 반도체 박막을 만들 수 있으므로 PECVD가 명확한 선택입니다.
이러한 뚜렷한 기능을 이해하면 CVD를 단순한 증착 도구가 아니라 원자 수준에서 재료를 엔지니어링하기 위한 정밀한 도구로 활용할 수 있습니다.
요약 표:
| 박막 범주 | 예시 | 주요 응용 분야 |
|---|---|---|
| 반도체 박막 | 다결정 실리콘(폴리실리콘) | 집적 회로, MOSFET 게이트 |
| 유전체 및 절연 박막 | 이산화규소(SiO₂), 질화규소(Si₃N₄) | 전기 절연, 패시베이션층 |
| 전도성 금속 박막 | 텅스텐(W) | 마이크로칩 내부의 상호 연결 |
| 첨단 탄소 기반 박막 | 그래핀, 다이아몬드 유사 탄소(DLC) | 보호 코팅, 고강도 재료 |
| 광학 박막 | 반사 방지 코팅 | 렌즈, 거울, 필터 |
KINTEK의 첨단 CVD로 연구실의 잠재력을 최대한 활용하십시오! 탁월한 R&D 및 사내 제조를 활용하여 당사는 CVD/PECVD 시스템과 같은 고온 퍼니스 옵션을 다양한 실험실에 제공하여 고유한 실험 요구 사항을 충족하도록 맞춤화합니다. 마이크로일렉트로닉스, 내구성 코팅 또는 광전자 공학 개발에 관계없이 당사의 깊은 맞춤화는 우수한 결과를 위해 정밀한 박막 증착을 보장합니다. 귀하의 연구 및 생산 효율성을 향상시키는 방법에 대해 논의하려면 오늘 저희에게 연락하십시오!

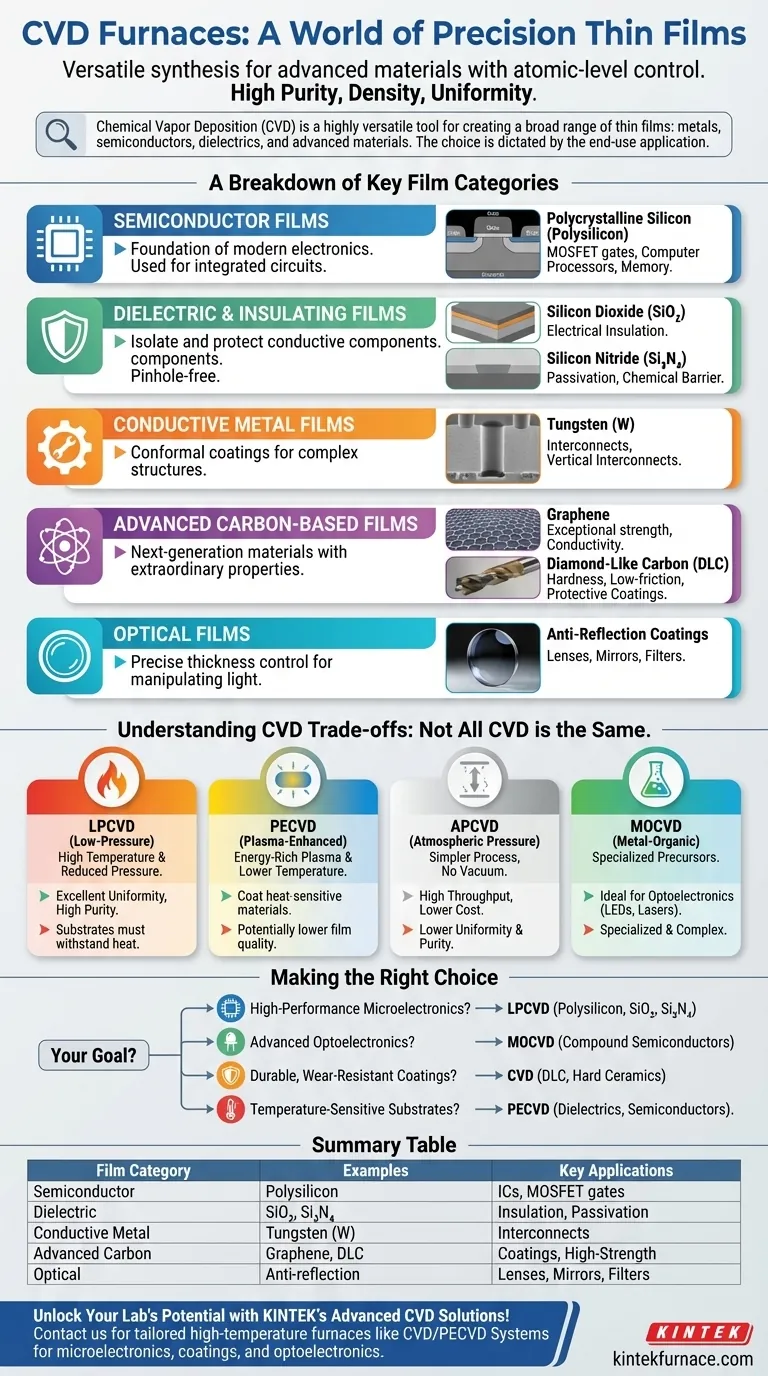

시각적 가이드
