나노기술에서 화학 기상 증착(CVD)은 기본적인 제조 방법입니다. 이는 기체 전구체로부터 고순도, 고성능 고체 나노소재를 합성하고 성장시키는 데 사용되는 주요 기술입니다. 특히, CVD는 탄소 나노튜브, 그래핀, 나노와이어 및 기타 박막과 같은 재료를 원자 수준의 정밀도로 생성하는 데 필수적입니다.
나노기술에서 CVD의 진정한 중요성은 나노소재를 생성하는 능력뿐만 아니라, 극도로 정밀하게 구조를 제어하는 능력에 있습니다. 두께, 결정 구조, 형태와 같은 요소를 제어하는 것은 과학자들이 특정하고 예측 가능한 특성을 가진 재료를 의도적으로 설계할 수 있도록 합니다.
핵심 기능: 기체에서 고체 구조로

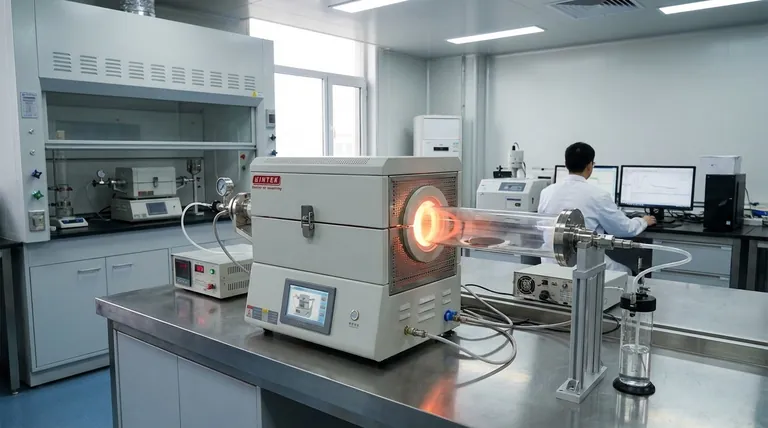

화학 기상 증착은 기판이 하나 이상의 휘발성 전구체 기체에 노출되고, 이 기체들이 기판 표면에서 반응하거나 분해되어 원하는 고체 재료 증착물을 생성하는 과정입니다. 나노기술에서 이러한 상향식 접근 방식은 재료를 원자 단위로 구성하는 것을 가능하게 합니다.
원자 정밀도로 구축
CVD의 특징은 그 정밀도입니다. 공정 조건을 신중하게 관리함으로써 증착된 막의 두께를 단일 원자층까지 제어할 수 있습니다.
이러한 수준의 제어는 단일 원자 두께의 탄소 시트인 그래핀과 같은 2차원(2D) 재료를 만드는 데 필수적입니다.
원하는 특성 공학
재료의 나노 규모 구조는 전기 전도성, 강도 및 광학 거동과 같은 거시적 특성을 결정합니다.
CVD는 제어 가능한 형태와 크기를 가진 나노소재 합성을 허용하기 때문에 연구원들은 특정 응용 분야에 맞춰 이러한 특성을 직접 설계할 수 있으며, 발견에서 의도적인 설계로 나아갈 수 있습니다.
제어의 핵심 매개변수
CVD의 정밀도는 여러 핵심 공정 변수를 미세 조정할 수 있는 능력에서 비롯됩니다.
- 온도: 반응 속도와 최종 재료의 결정 품질을 결정합니다.
- 압력: 기체의 흐름과 증착 속도에 영향을 미칩니다.
- 기체 조성: 전구체 기체의 선택과 농도는 최종 재료의 화학적 조성과 순도를 결정합니다.
CVD로 합성되는 주요 나노소재
CVD는 여러 분야에 혁명을 가져온 나노소재 계열에 가장 적합한 방법입니다. 그 다양성은 전통적인 하향식 제조로는 불가능한 구조를 만들 수 있게 합니다.
그래핀 및 기타 2D 재료
CVD는 대면적, 고품질 그래핀 필름을 생산하는 가장 일반적인 방법입니다. 또한 고유한 광전자 특성을 가진 전이 금속 디칼코게나이드(TMD)와 같은 다른 새로운 2D 재료를 성장시키는 데 사용됩니다.
탄소 나노튜브(CNTs)
이들은 말린 그래핀 시트의 원통형 분자입니다. CVD는 제어된 직경과 길이를 가진 CNT를 성장시킬 수 있으며, 이는 첨단 복합 재료, 전자 제품 및 센서에 적용하는 데 중요합니다.
나노와이어 및 나노입자
CVD 공정은 단결정 나노와이어 및 나노입자를 합성하는 데 사용됩니다. 이 재료들은 높은 표면적 대 부피 비율 때문에 전자 제품, 촉매 및 생의학 분야의 응용 분야에 중요합니다.
장단점 및 한계 이해
강력한 기능에도 불구하고 CVD가 모든 문제의 해결책은 아닙니다. 그 한계를 이해하는 것은 정보에 입각한 기술 결정을 내리는 데 중요합니다.
고온 요구 사항
많은 CVD 공정은 종종 800-1000°C를 초과하는 극도로 높은 온도를 필요로 합니다. 이는 사용할 수 있는 기판의 유형을 제한하고 공정의 에너지 비용을 상당히 증가시킬 수 있습니다.
비용 및 복잡성
CVD 시스템, 특히 고순도 연구 또는 대규모 생산을 위한 시스템은 복잡하고 구입, 운영 및 유지 관리에 비용이 많이 들 수 있습니다. 이 공정은 종종 진공 시스템과 유독하거나 가연성 가스 취급을 포함합니다.
순도 및 오염 위험
최종 재료의 품질은 전구체 가스 또는 반응 챔버의 불순물에 매우 민감합니다. 오염을 방지하려면 세심한 절차와 고순도 원료가 필요하며, 이는 전체 비용과 복잡성을 증가시킵니다.
목표에 맞는 올바른 선택
귀하의 특정 목표에 따라 CVD 기술을 활용하는 방법이 결정됩니다. 이 공정은 단일 도구가 아니라 나노과학 및 공학에서 뚜렷한 결과를 달성하기 위한 다재다능한 플랫폼입니다.
- 기초 연구에 주로 초점을 맞추는 경우: CVD는 새로운 과학 이론을 테스트하기 위해 특별히 설계된 결정 구조와 특성을 가진 새로운 재료를 만드는 데 탁월한 제어 기능을 제공합니다.
- 차세대 전자 제품에 주로 초점을 맞추는 경우: CVD는 첨단 트랜지스터, 센서 및 광전자 장치에 필요한 고품질 그래핀 및 박막을 생산하기 위한 확립된 확장 가능한 방법입니다.
- 첨단 재료 및 에너지에 주로 초점을 맞추는 경우: CVD를 사용하여 에너지 저장, 촉매 작용 및 고강도 복합 재료 분야에 응용되는 탄소 나노튜브 및 나노와이어와 같은 고표면적 나노소재를 합성하십시오.
궁극적으로 CVD를 마스터하는 것은 나노소재의 개념에서 실제 응용으로 나아가고자 하는 모든 사람에게 필수적입니다.
요약 표:
| 측면 | 나노기술에서의 역할 |
|---|---|
| 핵심 기능 | 기체 전구체로부터 고순도 나노소재를 원자 정밀도로 합성 |
| 주요 재료 | 그래핀, 탄소 나노튜브, 나노와이어, 박막 |
| 제어 매개변수 | 온도, 압력, 기체 조성 |
| 응용 분야 | 전자 제품, 에너지 저장, 복합 재료, 센서 |
| 제한 사항 | 고온 요구 사항, 비용, 복잡성, 오염 위험 |
