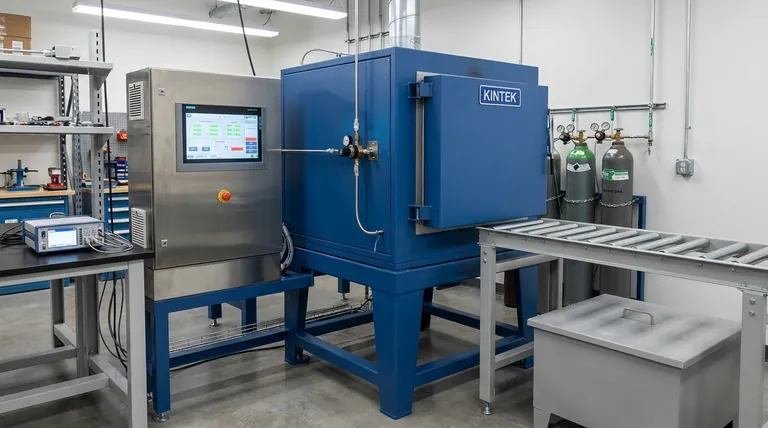

박스형 가열로에 사용할 수 있는 선택적 시스템은 무엇입니까? 맞춤형 솔루션으로 열처리 공정을 향상시키세요

요약하자면, 박스형 가열로를 위한 선택적 시스템은 공정 제어 강화, 내부 분위기 변경, 작동 효율성 개선에 중점을 둡니다. 가장 일반적인 옵션으로는 자동화를 위한 PLC/HMI 제어, 분위기 제어를 위한 불활성 가스 시스템, 공정 검증을 위한 데이터 수집, 온도 균일성 향상을 위한 특수 기능 등이 있습니다.

핵심은 이러한 옵션들을 단순한 기능 목록으로 보는 것이 아니라, 템퍼링, 어닐링 또는 경화와 같은 특정 열처리 공정에 맞게 정밀하게 맞춤화된 특수 장비로 일반 목적의 가열로를 변환하기 위한 도구 상자로 보는 것입니다.

공정 제어 및 자동화 강화

가장 중요한 업그레이드는 수동 감독에서 자동화되고 반복 가능하며 문서화된 공정으로 전환하는 데 중점을 둡니다. 이는 높은 정밀도와 인증이 요구되는 응용 분야에 매우 중요합니다.

공정 자동화를 위한 PLC/HMI

PLC(프로그래머블 로직 컨트롤러)와 HMI(인간-기계 인터페이스)는 표준 타이머 및 단일 루프 컨트롤러를 대체합니다. 이를 통해 복잡한 다단계 가열, 유지 및 냉각 프로파일을 프로그래밍하고 자동으로 실행할 수 있습니다.

이를 통해 모든 부품이 정확히 동일한 열 사이클을 거치도록 보장하며, 이는 공정 반복성과 품질 관리에 필수적입니다.

데이터 수집 시스템

데이터 수집 시스템은 온도와 시간 등 중요한 공정 변수를 기록합니다. 이는 단순한 모니터링을 위한 것이 아니라 공정에 대한 감사 가능한 기록을 제공합니다.

항공우주 또는 의료 제조와 같은 산업의 경우, 이러한 문서는 공정 검증 및 부품 인증을 위해 종종 필수 요구 사항입니다.

정밀 온도 균일성

표준 가열로는 ±25°F의 온도 균일성을 보장할 수 있지만, 많은 공정에서는 훨씬 더 엄격한 제어가 필요합니다. 선택적 업그레이드를 통해 ±5°F만큼 정밀한 균일성을 달성할 수 있습니다.

이는 고급 히터 배열, 배플 설계 및 정교한 제어 알고리즘을 통해 작업 공간의 모든 부분이 원하는 온도에 도달하도록 보장합니다.

가열로 분위기 변경

어닐링이나 브레이징과 같은 많은 열처리 공정은 부품의 산화, 스케일링 및 변색을 방지하기 위해 산소가 없는 환경을 요구합니다.

불활성 분위기 패키지

이는 가열로 구조를 근본적으로 변경하는 포괄적인 옵션입니다. 일반적으로 누출을 방지하기 위해 단단하게 용접된 가스 밀봉 내부 쉘이 포함됩니다.

열을 관리하기 위해 이러한 시스템에는 고온에서 씰이 실패하는 것을 방지하기 위해 O-링으로 밀봉된 도어 및 전기 단자 연결과 같은 수랭식 부품도 필요합니다.

이 시스템을 사용하면 챔버에서 공기를 퍼지하고 질소 또는 아르곤과 같은 불활성 가스로 다시 채워 작업물에 대해 제어되고 비반응성 환경을 조성할 수 있습니다.

작동 효율성 및 안전성 향상

이러한 옵션은 재료 취급, 작업 흐름 통합 및 직원과 장비 보호에 중점을 둡니다.

통합 재료 취급

생산 환경의 경우 로체 롤러 레일과 외부 적재 테이블은 무겁거나 부피가 큰 부품의 적재 및 하역 프로세스를 간소화합니다.

이는 작업자 부담을 줄이고, 가열로 문이 열려 있는 시간을 최소화하며(에너지 절약), 전반적인 처리량을 증가시킵니다.

퀜치 탱크

퀜치 탱크는 가열로 설정과 통합되어 열처리 직후 부품의 급속 냉각을 허용할 수 있습니다. 이는 경화 공정에서 중요한 단계입니다.

퀜치 탱크를 가까이에 두는 것은 빠른 이송을 보장하며, 이는 재료에서 원하는 야금적 특성을 얻는 데 매우 중요합니다.

자동 안전 회로

자동 차단 회로는 주요 안전 기능입니다. 이는 가열로의 임계 매개변수를 모니터링하고 과열 조건 또는 기타 오작동 발생 시 시스템을 안전하게 종료할 수 있습니다.

이는 가열로 손상, 부품 손상 방지 및 시설의 전반적인 안전성 향상에 기여합니다.

절충 사항 이해

선택적 시스템을 추가하면 기능은 향상되지만 복잡성과 비용도 증가합니다. 이러한 요소들의 균형을 맞추는 것이 중요합니다.

비용 대 기능

각 옵션은 가열로의 초기 자본 지출에 추가됩니다. 예를 들어, 불활성 분위기 패키지는 필요한 특수 구조로 인해 상당한 투자입니다. 공정 이점이 비용을 정당화하는지 확인해야 합니다.

복잡성 및 유지보수 증가

PLC, 수냉식 루프 및 가스 공급 시스템을 갖춘 가열로는 기본 장치보다 본질적으로 더 복잡합니다. 이는 더 정교한 작동 지식과 더 많은 예방적 유지보수 일정을 필요로 합니다.

유틸리티 및 시설 요구 사항

고급 옵션은 자체 인프라 요구 사항을 갖는 경우가 많습니다. 불활성 가스 시스템은 질소 또는 아르곤의 안정적인 공급을 필요로 합니다. 수랭식 도어 및 부품은 냉각수 및 배수 시스템의 안정적인 공급을 필요로 합니다.

응용 분야에 적합한 옵션 선택

달성해야 하는 특정 결과에 따라 옵션을 선택하십시오.

공정 반복성과 인증이 주요 목표인 경우: PLC/HMI 제어 시스템, 데이터 수집 패키지 및 더 엄격한 온도 균일성으로의 업그레이드를 우선시하십시오.
산소에 민감한 재료를 처리하는 것이 주요 목표인 경우: 불활성 분위기 패키지는 선택 사항이 아니라 응용 분야의 근본적인 요구 사항입니다.
고용량 생산이 주요 목표인 경우: 처리량을 극대화하기 위해 로체 롤러 레일, 적재 테이블 및 통합 퀜치 탱크와 같은 재료 취급 옵션에 투자하십시오.
가동 중지 시간 최소화가 주요 목표인 경우: 장기적인 신뢰성을 보장하기 위해 예비 부품 패키지와 현장 설치 감독 가용성은 현명한 투자입니다.

궁극적으로 올바른 구성은 가열로를 단순한 가열 상자에서 제조 공정의 중요한 구성 요소로 변모시킵니다.

요약표:

선택적 시스템	주요 이점
PLC/HMI 제어	정밀한 공정 제어를 위해 자동화되고 반복 가능한 다단계 가열 및 냉각 프로파일을 가능하게 합니다.
불활성 분위기 패키지	불활성 가스를 사용하여 제어되고 비반응성 환경을 조성하여 산화 및 스케일링을 방지합니다.
데이터 수집 시스템	규제 산업에서 공정 검증 및 인증을 위해 온도 및 시간 데이터를 기록합니다.
정밀 온도 균일성	작업 공간 전체에 균일한 가열을 위해 엄격한 제어(예: ±5°F)를 달성합니다.
통합 재료 취급	롤러 레일 및 적재 테이블을 사용하여 적재/하역을 간소화하여 처리량과 안전성을 높입니다.
퀜치 탱크	열처리 후 급속 냉각을 허용하여 경화 공정을 지원하고 원하는 재료 특성을 보장합니다.
자동 안전 회로	매개변수를 모니터링하고 가열로를 차단하여 손상을 방지하고 작동 안전성을 향상시킵니다.
