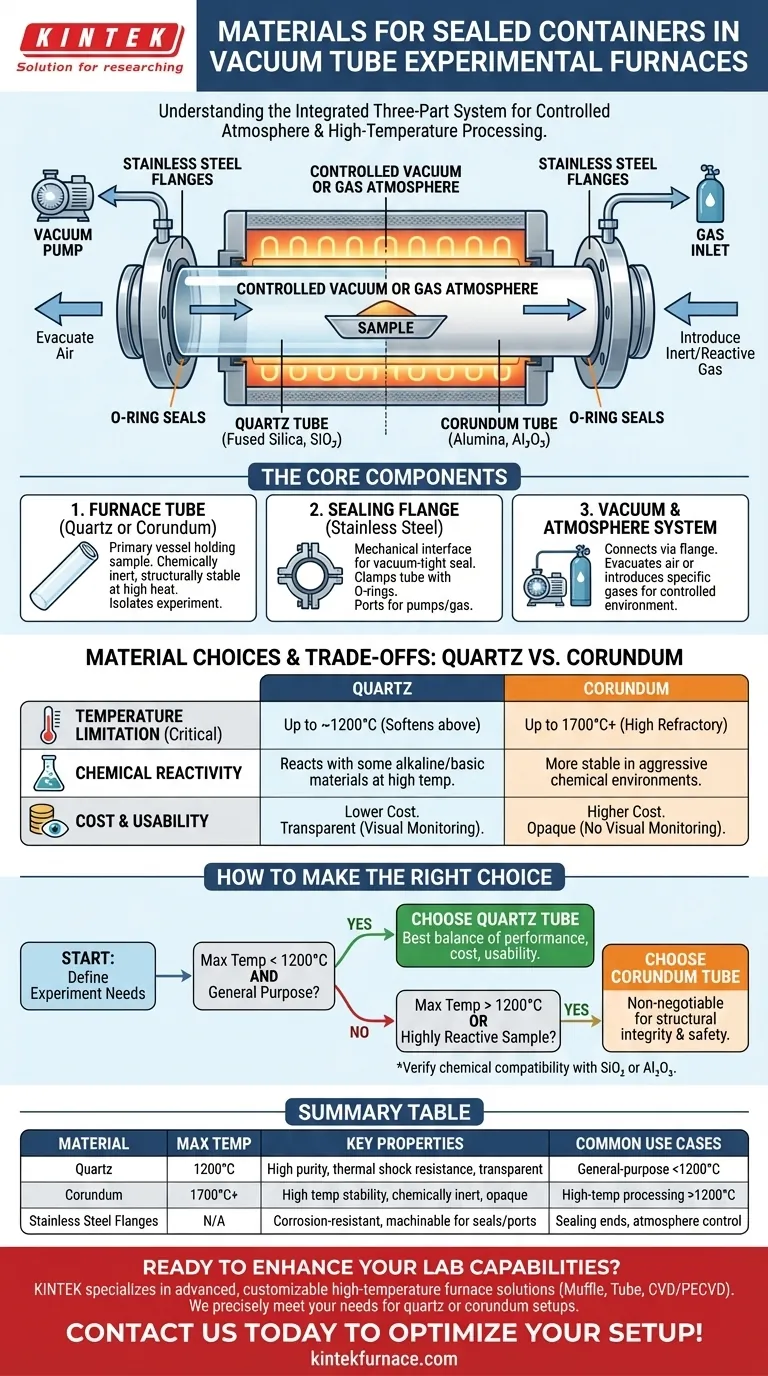

진공관 실험로에서 밀봉 용기로 사용되는 재료는 무엇입니까? 고온 실험을 최적화하세요

진공관 실험로에서 밀봉 용기는 고순도 세라믹 튜브이며, 가장 일반적으로 석영(quartz) 또는 알루미나(corundum)로 만들어집니다. 이 튜브의 양쪽 끝은 O-링이 장착된 스테인리스 스틸 플랜지를 사용하여 밀봉됩니다. 이 3중 시스템을 통해 고온 처리 중 실험 재료 주변에 제어된 진공 또는 특정 가스 분위기를 만들 수 있습니다.

석영 튜브와 알루미나 튜브 사이의 선택은 실험 설비에서 가장 중요한 결정입니다. 이것은 상호 교환 가능한 선택이 아니라 요구되는 최고 온도, 화학적 환경 및 예산에 따라 신중하게 이루어져야 하는 선택입니다.

밀봉 시스템의 핵심 구성 요소

재료 선택을 이해하려면 용기를 단일 부품이 아니라 밀봉, 접근 및 분위기 제어를 위해 설계된 통합 시스템으로 보는 것이 필수적입니다.

퍼니스 튜브 (석영 또는 알루미나)

이것은 시편을 담고 극한의 열을 견디는 주요 용기입니다. 그 역할은 고온에서 화학적으로 불활성을 유지하고 구조적으로 안정하여 실험을 외부 세계 및 퍼니스 가열 요소로부터 격리하는 것입니다.

밀봉 플랜지 (스테인리스 스틸)

플랜지는 진공 밀봉을 만드는 기계적 인터페이스입니다. 이것은 세라믹 튜브 끝에 고정되어 O-링을 압축하여 누출을 방지합니다. 중요하게도, 이 부품은 진공 펌프 연결 및 특정 가스 주입을 위한 포트를 포함합니다.

진공 및 분위기 시스템

플랜지를 통해 연결된 진공 펌프는 민감한 재료의 산화를 방지하기 위해 튜브 내부의 공기를 배출하는 데 사용됩니다. 또는 플랜지의 포트를 사용하여 실험 요구 사항에 따라 순수한 불활성 분위기(예: 아르곤) 또는 반응성 가스를 주입할 수 있습니다.

이러한 특정 재료가 사용되는 이유

석영, 알루미나 및 스테인리스 스틸의 선택은 열적, 화학적 및 기계적 특성의 정밀한 균형에 기반합니다. 각 재료는 뚜렷하고 필수적인 기능을 수행합니다.

석영 튜브: 다용도 작업마

석영(용융 실리카, SiO₂)은 많은 진공로 응용 분야에서 가장 일반적인 선택입니다. 높은 순도, 열 충격에 대한 우수한 저항성(급격한 온도 변화로 인한 균열 방지), 그리고 실험을 시각적으로 모니터링할 수 있게 해주는 광학적 투명성을 포함한 우수한 특성의 조합을 제공합니다.

알루미나 튜브: 극한 온도용

알루미나(고순도 알루미나, Al₂O₃)는 실험 온도가 석영의 작동 한계를 초과할 때 선택됩니다. 이것은 훨씬 더 높은 온도에서 강도와 안정성을 유지하는 고내화성 세라믹입니다.

스테인리스 스틸 플랜지: 신뢰할 수 있는 인터페이스

스테인리스 스틸은 플랜지에 이상적인 재료입니다. 단단하여 안전한 클램프를 형성할 수 있으며, 부식에 매우 강하고, 진공 포트에 필요한 복잡한 모양으로 가공하기 쉽습니다. 이것은 세라믹 튜브와 신뢰할 수 있고 반복 가능한 밀봉을 형성합니다.

트레이드오프 이해하기: 석영 대 알루미나

튜브 재료의 선택은 실험 능력과 비용에 직접적인 영향을 미칩니다. 이러한 트레이드오프를 오해하는 것은 실험 실패의 일반적인 원인입니다.

온도 제한

이것이 가장 중요한 차이점입니다. 석영 튜브는 일반적으로 약 1200°C까지의 실험에 안정적입니다. 이보다 높으면 연화되기 시작합니다. 알루미나 튜브는 더 높은 온도, 종종 1700°C 이상에서 작동할 수 있는 경우에 필요합니다.

화학적 반응성

둘 다 비교적 불활성이지만, 보편적이지는 않습니다. 매우 높은 온도에서 석영(SiO₂)은 특정 알칼리성 또는 염기성 재료와 반응할 수 있습니다. 알루미나(Al₂O₃)는 이러한 공격적인 화학 환경에서 종종 더 안정적입니다.

비용 및 사용 편의성

석영 튜브는 알루미나 튜브보다 훨씬 저렴합니다. 투명성 또한 공정 모니터링 및 문제 해결을 위한 중요한 실제적 이점이며, 이는 불투명한 알루미나 튜브에서는 얻을 수 없는 이점입니다.

실험에 맞는 올바른 선택 방법

올바른 튜브를 선택하는 것은 진공 어닐링(티타늄 합금과 같은 금속의 응력 제거) 또는 진공 소결(분말 재료의 치밀화)과 같은 공정을 위한 제어된 환경을 달성하는 데 기본이 됩니다.

1200°C 미만의 일반적인 실험에 중점을 둔 경우: 석영 튜브가 성능, 비용 및 사용 편의성의 최상의 균형을 제공합니다.
1200°C 이상의 고온 처리에 중점을 둔 경우: 구조적 무결성과 안전을 위해 알루미나 튜브가 필수적입니다.
반응성이 높은 시편 작업에 중점을 둔 경우: 최종 결정을 내리기 전에 목표 온도에서 시편과 SiO₂ 및 Al₂O₃ 모두와의 화학적 호환성을 확인해야 합니다.

이러한 재료의 뚜렷한 역할과 한계를 이해함으로써 실험 설정이 견고하고 안전하며 목표에 완벽하게 적합한지 확인할 수 있습니다.

요약표:

재료	최대 온도	주요 특성	일반적인 사용 사례
석영	1200°C까지	고순도, 열 충격 저항성, 투명	1200°C 미만의 일반적인 실험
알루미나	1700°C 이상	고온 안정성, 화학적 불활성	1200°C 이상의 고온 처리
스테인리스 스틸 플랜지	해당 없음	내식성, 진공 밀봉을 위한 가공 용이성	분위기 제어를 위한 O-링을 이용한 양쪽 끝 밀봉
