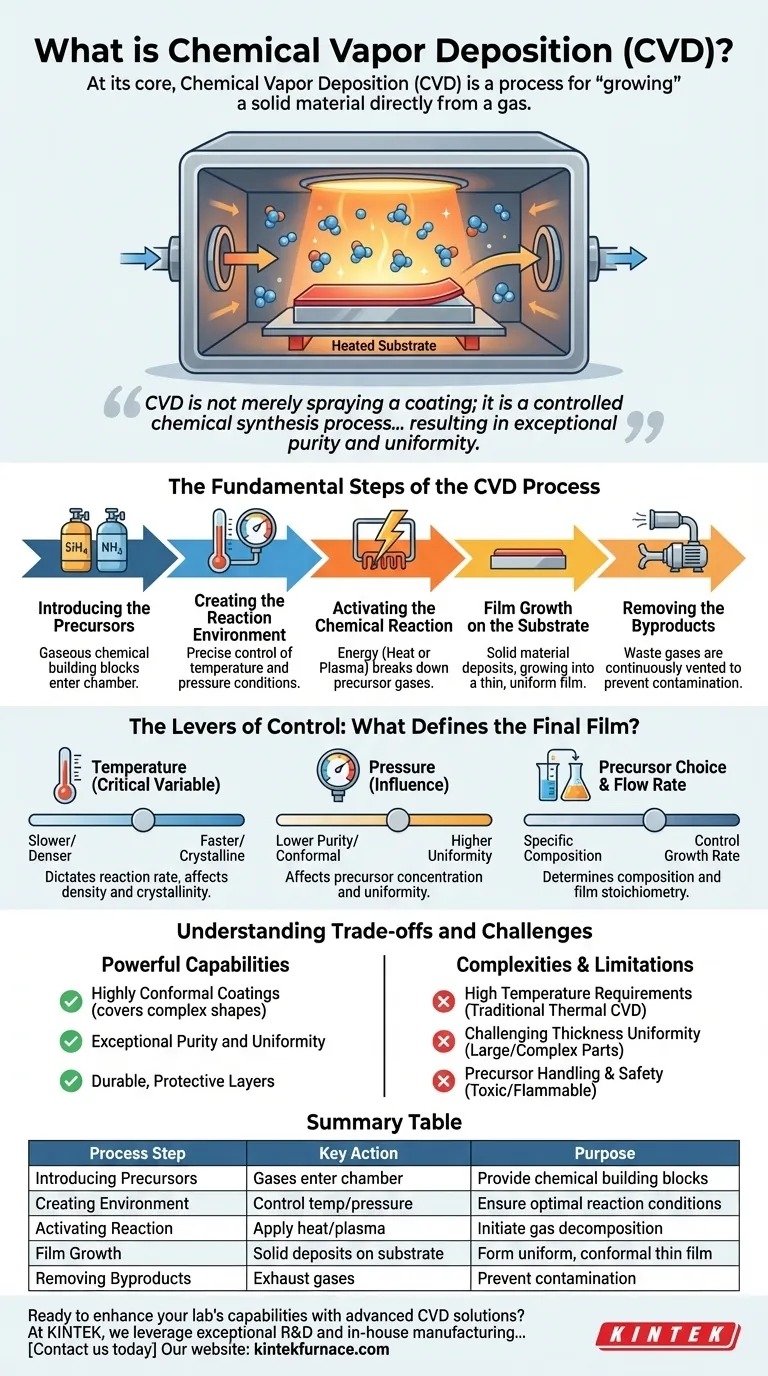

화학 기상 증착(Cvd)의 작동 원리는 무엇인가요? 우수한 코팅을 위한 박막 성장의 핵심

본질적으로 화학 기상 증착(CVD)은 고체를 '성장'시키는 공정으로, 기체로부터 직접적으로 고체를 만듭니다. 이 과정에는 코팅할 물체(기판)가 들어 있는 챔버로 전구체라고 불리는 하나 이상의 기체 화합물을 도입하는 과정이 포함됩니다. 일반적으로 열과 같은 에너지를 가하면 이 가스들이 반응하고 분해되며, 결과로 생성된 고체 물질이 기판 위에 증착되어 새롭고 고품질의 박막을 형성합니다.

CVD는 단순히 코팅을 분사하는 것이 아닙니다. 이것은 제어된 화학 합성 공정입니다. 기체 성분은 신중하게 선택되고 활성화되어 종종 원자 단위로 기판 표면에 직접 고체 필름을 형성함으로써 탁월한 순도와 균일성을 제공합니다.

CVD 공정의 기본 단계

CVD를 진정으로 이해하려면 이를 제어된 반응 챔버 내부에서 발생하는 다단계 제조 공정으로 생각하는 것이 가장 좋습니다. 각 단계는 최종 필름의 특성을 정의하는 데 조정할 수 있는 레버입니다.

1. 전구체 도입

공정은 전구체 가스를 반응 챔버로 도입하면서 시작됩니다. 이 가스들은 최종 필름에 필요한 원소를 포함하는 화학적 "구성 요소"입니다. 예를 들어, 질화규소(silicon nitride) 필름을 만들기 위해 실란(SiH₄) 및 암모니아(NH₃)와 같은 전구체가 사용될 수 있습니다.

2. 반응 환경 조성

기판은 온도 및 압력과 같은 조건이 정밀하게 제어되는 반응 챔버 내부에 배치됩니다. 이 제어된 환경은 화학 반응이 의도한 대로 일어나고 불순물이 최소화되도록 보장하는 데 중요합니다.

3. 화학 반응 활성화

시스템에 에너지를 공급하여 전구체 가스를 분해하고 화학 반응을 시작합니다. 가장 일반적인 방법은 열(Thermal CVD)이며, 이 경우 챔버를 수백 또는 심지어 수천 도의 섭씨 온도로 가열합니다. 이 열 에너지는 가스 분자가 뜨거운 기판 표면에 닿았을 때 반응할 수 있는 충분한 에너지를 제공합니다.

플라즈마(Plasma)와 같은 다른 에너지원도 사용될 수 있습니다(플라즈마 강화 CVD, 또는 PECVD의 경우). 플라즈마는 훨씬 낮은 온도에서 반응이 일어나도록 하여 열에 민감한 재료 코팅에 적합합니다.

4. 기판 위의 필름 성장

활성화된 전구체가 기판 위 또는 근처에서 반응함에 따라 새로운 고체 물질이 형성됩니다. 이 고체 생성물은 기판 표면에 직접 증착되어 얇고 균일한 필름으로 성장합니다. 전구체가 기체 상태이기 때문에 노출된 모든 영역에 도달할 수 있어 CVD는 복잡하고 비평면적인 모양조차도 덮는 고도로 순응성 코팅(conformal coatings)을 생산할 수 있습니다.

5. 부산물 제거

고체 필름을 형성하는 화학 반응은 또한 기체 부산물을 생성합니다. 이 폐가스는 필름을 오염시키거나 증착 공정을 방해하는 것을 방지하기 위해 진공 또는 배기 시스템에 의해 반응 챔버에서 지속적으로 제거됩니다.

제어 레버: 최종 필름을 결정하는 요소는 무엇인가?

증착된 필름의 품질, 두께 및 조성은 우연이 아닙니다. 이는 공정 중에 여러 핵심 변수를 신중하게 조작한 직접적인 결과입니다.

온도의 역할

온도는 아마도 가장 중요한 변수일 것입니다. 온도는 화학 반응 속도를 결정합니다. 온도가 높을수록 일반적으로 증착 속도가 빨라지고 더 조밀하고 결정성이 높은 필름을 얻을 수 있습니다. 그러나 온도는 기판 재료와 호환되어야 합니다.

압력의 영향

챔버 내부의 압력은 전구체 분자의 농도와 이동 방식에 영향을 미칩니다. 낮은 압력은 원치 않는 기상 반응의 가능성을 줄이고 기판 전체 코팅의 균일성을 개선하여 필름의 순도를 높일 수 있습니다.

전구체 선택 및 유량

선택된 특정 전구체는 최종 필름의 화학 조성을 결정합니다. 이러한 가스가 챔버로 유입되는 속도는 필름의 성장 속도에 직접적인 영향을 미치며, 화학양론(원소의 비율)을 제어하는 데 사용될 수 있습니다.

상충 관계 및 과제 이해

CVD는 강력하지만 복잡성과 한계가 없는 것은 아닙니다. 객관적인 평가는 이러한 요소를 이해하는 것을 필요로 합니다.

고온 요구 사항

전통적인 열 CVD는 종종 매우 높은 온도를 필요로 합니다. 이는 플라스틱이나 특정 전자 부품과 같이 열에 의해 녹거나 뒤틀리거나 열화될 수 있는 기판에는 적합하지 않습니다. 이러한 한계로 인해 PECVD와 같은 대체 방법의 사용이 촉진됩니다.

순응성 코팅 대 균일성

CVD는 순응성 코팅을 만드는 데 탁월하지만, 크거나 복잡한 부품 전체에 완벽한 두께 균일성을 달성하는 것은 어려울 수 있습니다. 챔버 내의 가스 흐름 역학과 온도 구배로 인해 필름이 일부 영역에서 다른 영역보다 두껍게 성장할 수 있습니다.

전구체 취급 및 안전

CVD에 사용되는 많은 전구체는 독성이 강하거나 인화성이 있거나 부식성이 있습니다. 이로 인해 정교한 취급 절차, 안전 모니터링 및 배기 처리 시스템이 필요하며, 이는 작업의 비용과 복잡성을 증가시킵니다.

귀하의 프로젝트에 적용하는 방법

CVD를 사용할지 여부와 어떤 변형을 사용할지에 대한 선택은 달성해야 하는 특정 목표에 따라 안내되어야 합니다.

전자 제품을 위한 매우 순수하고 조밀한 필름 생성에 중점을 둔 경우: CVD가 제공하는 조성 및 구조에 대한 정밀한 제어는 반도체 제조에 이상적입니다.
열에 민감한 기판 코팅에 중점을 둔 경우: 부품 손상을 피하기 위해 PECVD와 같은 저온 변형을 조사해야 합니다.
내구성이 강한 보호층 적용에 중점을 둔 경우: CVD는 마모, 부식 및 고온 산화로부터 부품을 보호하는 단단하고 비다공성 코팅을 만드는 데 탁월합니다.

이러한 핵심 원리를 이해함으로써 CVD를 단순한 코팅 기술이 아닌 정밀한 재료 합성 도구로 효과적으로 활용할 수 있습니다.

요약 표:

공정 단계	주요 작업	목적
전구체 도입	가스 챔버 유입	화학 구성 요소 제공
환경 조성	온도/압력 제어	최적의 반응 조건 보장
반응 활성화	열/플라즈마 적용	가스 분해 시작
필름 성장	고체 기판 증착	균일하고 순응성 있는 박막 형성
부산물 제거	가스 배출	오염 방지
