본질적으로 화학 기상 증착(CVD)은 고순도 고체 박막을 생성하는 "상향식(bottom-up)" 제조 공정입니다. 이는 반응성 가스(전구체)를 제어된 챔버에 도입하여 화학적으로 반응하고 가열된 표면(기판)에 증착되도록 함으로써 작동합니다. 이 방법은 원하는 재료를 문자 그대로 한 층의 원자 또는 분자씩 쌓아 올립니다.
CVD의 본질적인 원리는 단순히 표면을 코팅하는 것이 아니라 진공 상태에서 제어된 화학 반응을 조율하는 것입니다. 기체 성분은 목표 물체 위에 직접 고성능 고체 재료로 변환됩니다.
CVD 공정: 단계별 분석
CVD를 이해하려면 이를 특수 반응기 내부에서 일어나는 일련의 제어된 사건으로 시각화하는 것이 가장 좋습니다. 각 단계는 균일하고 고품질의 막을 얻는 데 중요합니다.
1. 전구체 가스 도입
이 공정은 하나 이상의 휘발성 전구체 가스를 정밀한 양으로 반응 챔버에 도입하는 것으로 시작됩니다. 이 가스에는 최종 고체 막을 구성할 화학 원소(예: 실리콘 막을 증착하기 위한 실란 가스, SiH₄)가 포함되어 있습니다.
2. 기판으로의 운반
챔버 내부에 들어온 이 가스들은 코팅될 재료인 기판을 향해 흐릅니다. 이 운반은 반응기 내의 압력과 가스 흐름 역학에 의해 결정됩니다.
3. 활성화 및 표면 반응
전구체 가스는 반응성을 갖도록 일반적으로 에너지로 활성화되어야 합니다. 대부분의 경우 이는 기판을 고온으로 가열하여 수행됩니다. 뜨거운 표면은 전구체 분자가 표면에 닿을 때 분해하는 데 필요한 열에너지를 제공합니다.
4. 막 증착 및 성장
활성화된 전구체 분자가 뜨거운 기판 위에서 분해되면서 원하는 고체 원소 또는 화합물을 증착합니다. 이는 고도로 제어된 층별 방식으로 성장하는 박막을 생성하여 탁월한 균일성과 순도를 보장합니다.
5. 부산물 제거
화학 반응은 더 이상 필요 없는 기체 부산물을 생성합니다. 이들은 진공 및 배기 시스템에 의해 챔버에서 지속적으로 제거되어 성장하는 막을 오염시키는 것을 방지합니다.

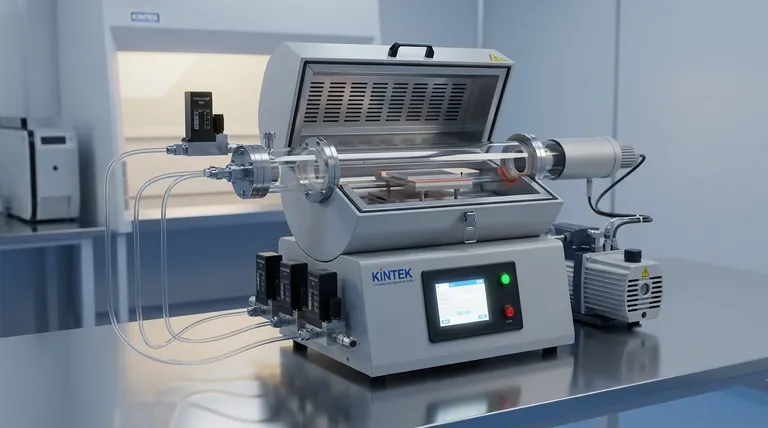

CVD 시스템의 주요 구성 요소
CVD 시스템은 이 화학 공정을 정밀하게 관리하도록 설계된 정교한 장비입니다.
반응 챔버
이것은 전체 공정을 포함하는 밀폐된 진공 밀폐 챔버입니다. 진공 환경은 공기로부터의 오염을 방지하고 가스 거동에 영향을 미치는 압력을 제어하는 데 중요합니다.
가스 공급 시스템
이 파이프, 밸브 및 질량 유량 제어기 네트워크는 전구체 가스를 극도로 정밀하게 챔버로 공급합니다. 가스 혼합물을 제어하는 능력은 최종 재료의 특성을 제어하는 데 필수적입니다.
에너지원
화학 반응을 유도하기 위해 에너지원이 필요합니다. 이는 가장 일반적으로 기판용 가열 시스템이지만, 플라즈마(플라즈마 강화 CVD 또는 PECVD에서와 같이)를 사용하는 것과 같은 다른 방법도 있으며, 이는 마이크로파 방전에 의해 생성됩니다.
장단점 이해
강력하지만 CVD가 보편적인 해결책은 아닙니다. CVD의 장점과 한계를 이해하는 것이 정보에 입각한 엔지니어링 결정을 내리는 데 중요합니다.
장점: 탁월한 순도 및 등각성
CVD는 재료를 기본 화학 성분으로부터 만들기 때문에 탁월한 순도와 결정 품질을 달성할 수 있습니다. 또한 등각 코팅을 생성하는 데 탁월하며, 이는 복잡하고 평평하지 않은 표면에서도 막이 균일한 두께를 갖는다는 것을 의미합니다.
과제: 고온 및 복잡성
전통적인 열 CVD는 종종 매우 높은 온도를 필요로 하며, 이는 특정 전자 부품이나 폴리머와 같은 민감한 기판을 손상시킬 수 있습니다. 장비 또한 복잡하고 구매 및 운영 비용이 많이 듭니다.
위험: 전구체 취급
CVD에 사용되는 많은 전구체 가스는 독성이 강하거나 가연성이거나 부식성이 있습니다. 이는 엄격한 안전 프로토콜과 특수 취급 장비를 필요로 하며, 이는 운영 복잡성과 비용을 증가시킵니다.
귀하의 응용 분야에 적합한 선택
증착 방법의 선택은 전적으로 프로젝트의 기술 요구 사항과 상업적 제약에 따라 달라집니다.
- 최고의 재료 순도 및 결정 구조에 중점을 둔다면: CVD는 반도체 웨이퍼 또는 합성 다이아몬드 막 생산과 같은 까다로운 응용 분야에 종종 우수한 선택입니다.
- 복잡한 3D 형상을 균일하게 코팅하는 데 중점을 둔다면: CVD의 등각 막 증착 능력은 센서, MEMS 장치 및 내부 부품과 같은 구성 요소에 이상적입니다.
- 비용에 민감하고 단순한 형상에 대한 대량 생산에 중점을 둔다면: CVD의 고성능과 물리 기상 증착(PVD) 또는 스퍼터링과 같은 대안의 잠재적으로 낮은 비용 및 높은 처리량을 비교해야 합니다.
CVD 원리를 이해하면 블랙박스 공정에서 정밀 재료 공학을 위한 강력한 도구로 변모합니다.
요약표:
| CVD 공정 단계 | 주요 작업 | 목적 |
|---|---|---|
| 1. 가스 도입 | 전구체 가스가 챔버에 들어갑니다. | 막을 위한 화학 원소를 공급합니다. |
| 2. 가스 운반 | 가스가 기판을 향해 흐릅니다. | 표면에 균일한 공급을 보장합니다. |
| 3. 표면 반응 | 전구체가 가열된 기판 위에서 분해됩니다. | 증착을 위한 화학 반응을 활성화합니다. |
| 4. 막 성장 | 고체 재료가 층별로 증착됩니다. | 고순도, 균일한 박막을 만듭니다. |
| 5. 부산물 제거 | 기체 폐기물이 펌핑되어 나갑니다. | 막 순도 및 공정 제어를 유지합니다. |
