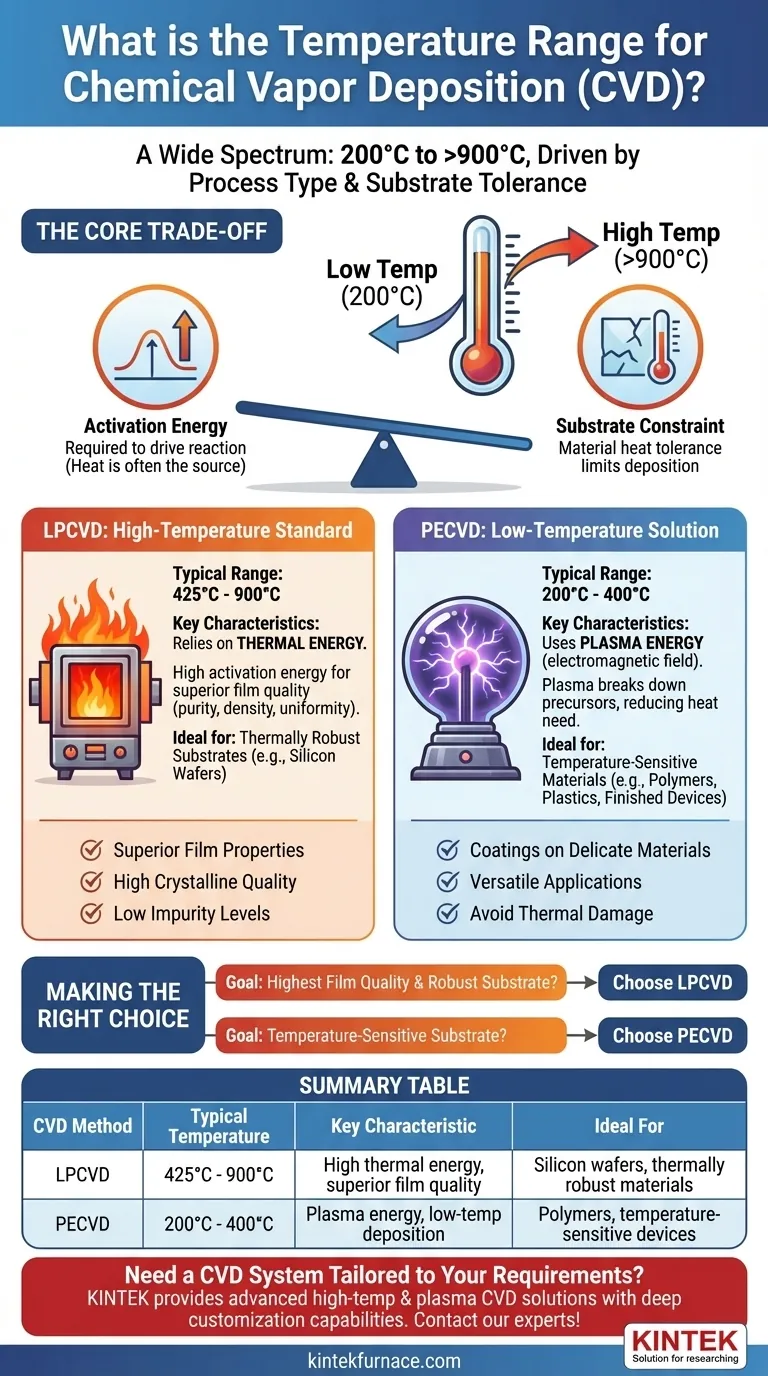

화학 기상 증착(CVD) 온도 범위는 사용되는 특정 기술에 따라 크게 달라지며, 플라즈마 강화 CVD(PECVD)는 200-400°C에서 작동하고 저압 CVD(LPCVD)는 425-900°C가 필요합니다.이러한 차이는 에너지원(플라즈마 대 열) 및 공정 목표(예: 필름 품질 대 기판 호환성)에서 비롯됩니다.PECVD의 낮은 온도는 열에 민감한 재료에 증착을 가능하게 하는 반면, LPCVD의 높은 범위는 필름 밀도와 화학량론을 최적화합니다.
핵심 포인트 설명:
-
CVD 유형별 온도 범위
-
PECVD(플라즈마 강화 CVD): 200-400°C
- 플라즈마를 사용하여 반응에 에너지를 공급하므로 높은 열 에너지의 필요성이 줄어듭니다.폴리머나 사전 처리된 반도체 장치와 같이 온도에 민감한 기판에 이상적입니다.
- 예시:예: 플라스틱 디스플레이에 실리콘 질화물 증착.
-
LPCVD(저압 CVD):425-900°C
- 전구체의 열분해에 의존합니다.온도가 높을수록 마이크로전자공학에 중요한 필름 균일성과 스텝 커버리지가 향상됩니다.
- 예시:웨이퍼의 이산화규소 층 성장.
-
PECVD(플라즈마 강화 CVD): 200-400°C
-
온도가 중요한 이유
- 재료 호환성:낮은 온도(PECVD)는 기판 손상을 방지하고, 높은 온도(LPCVD)는 고순도 필름을 보장합니다.
- 필름 특성:온도는 밀도, 응력, 조성에 영향을 미칩니다.예를 들어, LPCVD의 800°C 실리콘 질화물은 화학량론적(Si3N4)인 반면, PECVD의 300°C 버전은 실리콘이 풍부할 수 있습니다.
-
공정 트레이드 오프
- 속도 대 품질:PECVD는 더 빠르지만 밀도가 낮은 필름을 생산할 수 있으며, LPCVD는 더 느리지만 우수한 결정성을 생성합니다.
- 장비 비용:PECVD 시스템은 플라즈마 발생기로 인해 비용이 더 많이 들지만, 낮은 가열 수요로 에너지를 절약할 수 있습니다.
-
새로운 기술
- 원자층 증착(ALD):50-300°C에서 작동하여 원자 단위의 정밀도를 제공하지만 증착 속도는 느립니다.
- 금속-유기물 CVD(MOCVD):GaN과 같은 화합물 반도체의 경우 500-1200°C.
더 깊은 인사이트를 얻으려면 화학 기상 증착 기술과 그 산업적 응용에 대해 알아보세요.
요약 표:
| CVD 기술 | 온도 범위 | 주요 특징 |
|---|---|---|
| PECVD | 200-400°C | 플라즈마 강화, 열에 민감한 기판(예: 폴리머)에 이상적입니다. |
| LPCVD | 425-900°C | 열 기반; 마이크로일렉트로닉스를 위한 조밀하고 균일한 필름을 생산합니다. |
| ALD | 50-300°C | 원자 수준의 정밀도, 느리지만 고도로 제어됩니다. |
| MOCVD | 500-1200°C | 화합물 반도체(예: GaN)에 사용됩니다. |
