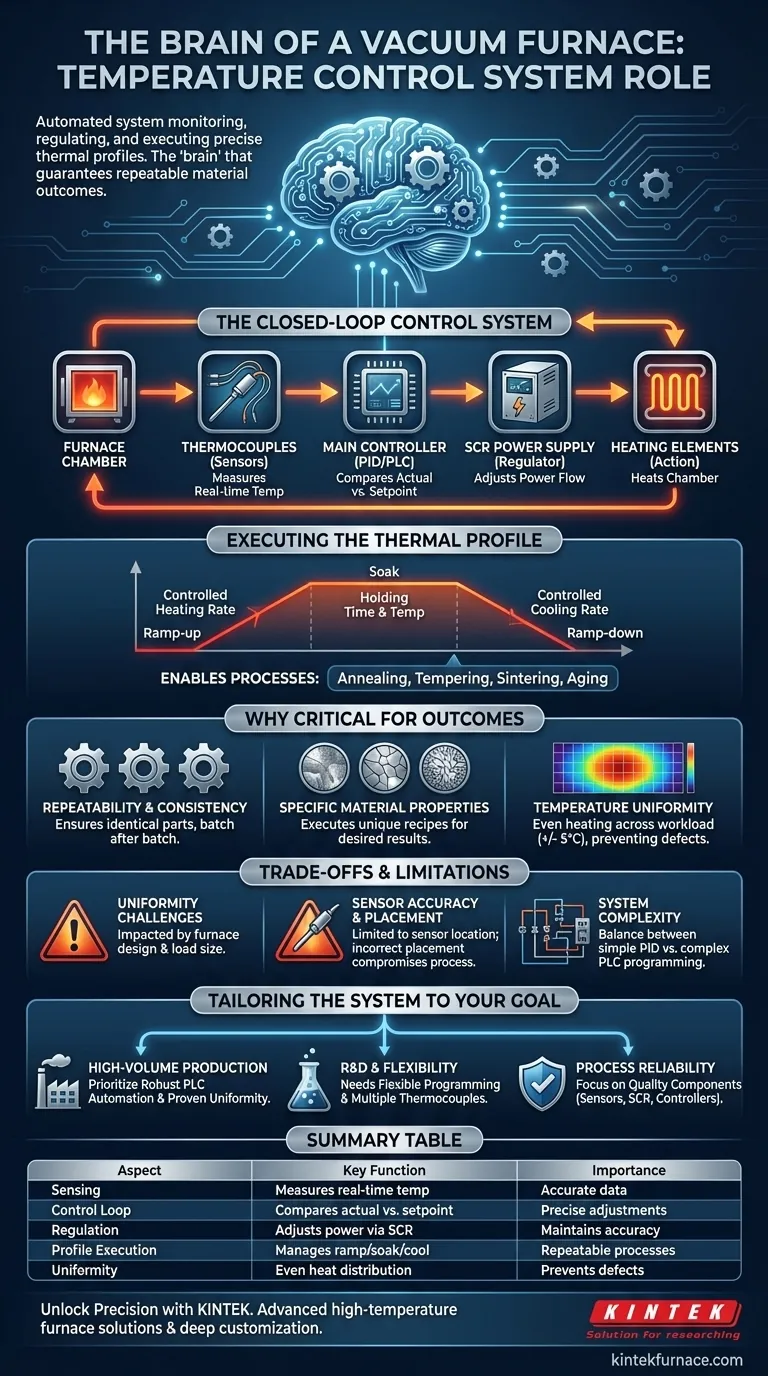

진공로에서 온도 제어 시스템의 역할은 무엇입니까? 정밀한 재료 변형 달성

근본적으로 온도 제어 시스템은 진공로의 두뇌입니다. 이는 주어진 공정에 필요한 정밀한 열 프로파일을 모니터링, 조절 및 실행하는 자동화된 시스템입니다. 센서와 컨트롤러를 사용하여 주어진 사전 결정된 계획에 따라 재료의 특성을 변형시키기 위해 가열 속도, 유지 시간(소크), 냉각 속도를 결정합니다.

온도 제어 시스템의 진정한 역할은 단순히 설정 온도에 도달하는 것을 넘어섭니다. 이는 제어된 진공 환경에서 특정하고 반복 가능하며 검증 가능한 재료 결과를 보장하기 위해 복잡한 열 레시피를 완벽하게 실행하는 것입니다.

온도 제어 시스템이 정밀도를 달성하는 방법

진공로가 일관된 결과를 제공하는 능력은 폐쇄 루프 제어 시스템에 완전히 의존합니다. 이 시스템은 공정에 필요한 정확한 조건을 유지하기 위해 지속적으로 측정, 비교 및 조정합니다.

감지: 열전대의 역할

공정은 측정에서 시작됩니다. 열전대는 열 영역의 온도를 직접 실시간으로 측정하기 위해 노 내부의 견고한 센서입니다.

이 센서들은 특수 보상 와이어를 통해 메인 컨트롤러에 연결되어 신호가 정확하게 유지되고 노 외부의 온도 변화로 인해 왜곡되지 않도록 보장합니다.

제어 루프: 신호에서 동작까지

열전대로부터의 신호는 PID 프로그래머, 터치스크린 인터페이스 또는 완전 자동화된 PLC 시스템일 수 있는 메인 온도 컨트롤러로 피드백됩니다.

컨트롤러는 열전대로부터의 실제 온도를 프로그래밍된 레시피의 원하는 온도 설정값과 지속적으로 비교합니다. 이 비교는 초당 여러 번 발생합니다.

전력 조절: 컨트롤러와 발열체

실제 온도와 설정점 온도 간의 차이를 기반으로 컨트롤러는 노의 발열체에 공급되는 전력을 정밀하게 조정합니다.

이는 일반적으로 전력 흐름을 미세하게 조절할 수 있는 SCR(실리콘 제어 정류기) 전원 공급 장치에 의해 관리됩니다. 노가 너무 차가우면 컨트롤러가 전력을 증가시키고, 너무 뜨거우면 전력을 감소시켜 공칭 정확도 +/- 1°C로 제어를 달성합니다.

열 프로파일 실행

이 제어 루프는 단일 온도 유지 이상의 작업을 수행합니다. 여기에는 다음이 포함된 전체 열 프로파일을 관리합니다.

상승(Ramp-up): 재료를 제어된 속도로 가열합니다.
소크(Soak): 재료를 특정 온도에서 설정된 기간 동안 유지합니다.
하강(Ramp-down): 재료를 제어된 속도로 냉각합니다.

이러한 정밀한 실행은 어닐링, 템퍼링, 소결 및 노화 처리와 같은 야금 공정을 가능하게 합니다.

이 제어가 재료 결과에 결정적인 이유

진공은 순수한 환경을 조성하지만, 실제 변형은 온도 제어 시스템이 수행합니다. 이 정밀함 없이는 공정이 신뢰할 수 없게 되어 일관성 없는 결과를 초래할 것입니다.

반복성과 일관성 보장

산업용 열처리 목표는 동일 배치 내에서든 1년 후든 동일한 부품을 생산하는 것입니다. 높은 정확도로 검증된 열 프로파일을 준수함으로써 제어 시스템은 모든 부품이 동일한 원하는 야금 구조와 물리적 특성을 갖도록 보장합니다.

특정 야금 공정 가능화

다른 재료와 원하는 결과는 매우 다른 열 레시피를 요구합니다. 예를 들어, 어닐링은 금속을 부드럽게 하기 위해 느린 냉각이 필요하고, 템퍼링은 인성을 높이기 위해 더 낮은 온도로 가열하는 것을 포함합니다. 제어 시스템은 이러한 고유하고 복잡한 프로파일을 실행할 수 있도록 합니다.

온도 균일성 달성

단일 지점에서의 정확도 외에도, 이 시스템은 전체 작업 부하에 걸쳐 온도 균일성(예: +/- 5°C)을 달성하는 데 매우 중요합니다. 적절한 제어는 우수한 노 설계와 결합되어 대형 부품 또는 작은 부품의 전체 바구니가 고르게 가열되어 결함 및 불일치를 방지하도록 보장합니다.

트레이드오프 및 한계 이해

강력하지만 온도 제어 시스템이 무결하지는 않습니다. 그 한계를 이해하는 것이 성공적인 운영의 핵심입니다.

온도 균일성 문제

특히 대형 노에서 완벽한 온도 균일성을 달성하는 것은 상당한 엔지니어링 과제입니다. 발열체의 배치, 노의 설계(핫 월 대 콜드 월), 부하 크기는 열이 얼마나 고르게 분포되는지에 영향을 미칩니다.

센서 정확도 및 배치

전체 시스템의 정확도는 근본적으로 센서에 의해 제한됩니다. 열전대의 판독값은 해당 정확한 위치에서만 유효합니다. 잘못된 배치는 공작물이 컨트롤러가 생각하는 온도와 다르게 되어 공정을 손상시킬 수 있습니다.

제어 시스템 복잡성

단순성과 기능성 사이에는 트레이드오프가 있습니다. 기본 PID(비례-적분-미분) 컨트롤러는 간단한 소크 주기에 대해 안정적입니다. 그러나 서로 다른 램프와 소크를 가진 복잡한 다단계 공정은 더 정교한 프로그래밍과 설정이 필요한 고급 PLC(프로그래머블 로직 컨트롤러)의 이점을 누릴 수 있습니다.

목표에 맞는 올바른 선택

온도 제어 시스템의 다양한 측면에 중점을 두는 것은 주요 목표와 일치해야 합니다.

주요 초점이 대량 생산인 경우: 배치 간 일관성을 보장하기 위해 강력한 PLC 자동화와 전체 열 영역에 걸친 입증된 온도 균일성을 갖춘 시스템을 우선시하십시오.
주요 초점이 연구 개발인 경우: 실험 공정을 정확하게 매핑하고 모니터링하기 위해 유연한 프로그래밍 기능과 여러 열전대를 추가할 수 있는 기능이 있는 시스템이 필요합니다.
주요 초점이 공정 신뢰성인 경우: 열처리 주기의 무결성을 직접적으로 손상시키므로 열전대, SCR 전원 공급 장치 및 유명 브랜드 컨트롤러와 같은 핵심 구성 요소의 품질에 집중하십시오.

궁극적으로 온도 제어 시스템을 마스터하는 것은 절대적인 정밀도로 재료를 변형시키는 기술을 마스터하는 것입니다.

요약표:

측면	주요 기능	중요성
감지	열전대를 사용하여 실시간 온도 측정	정확한 데이터 제공
제어 루프	실제 온도 대 설정점 온도 비교	정밀한 조정 가능하게 함
조절	SCR을 통해 발열체에 전력 조정	온도 정확도 유지
프로파일 실행	상승, 소크, 하강 단계 관리	반복 가능한 열 공정 보장
균일성	작업 부하 전반에 걸친 균일한 열 분포 달성	결함 및 불일치 방지
