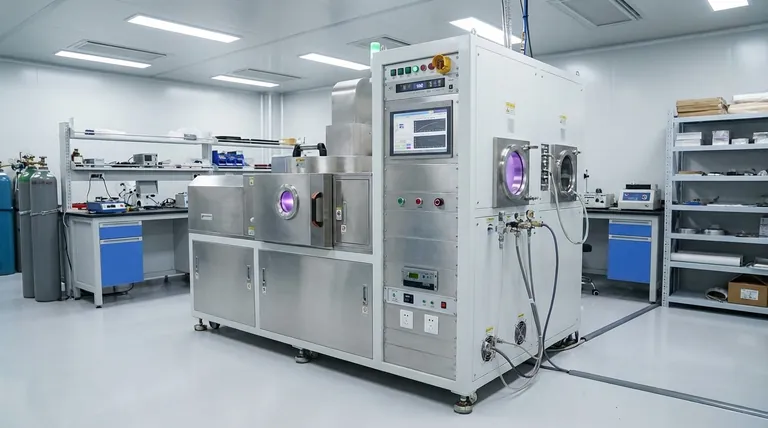

핵심적으로, 플라즈마 강화 화학 기상 증착(PECVD)은 기판 위에 극도로 얇고 고품질의 재료 박막을 증착하는 데 사용되는 제조 공정입니다. 극심한 열에 의존하는 전통적인 방법과 달리, PECVD는 에너지를 받은 가스, 즉 플라즈마를 사용하여 화학 반응을 유도함으로써 훨씬 낮은 온도에서 공정이 진행될 수 있도록 합니다.
박막 증착의 핵심 과제는 고온이 민감한 전자 부품이나 기판을 손상시킬 수 있다는 것입니다. PECVD는 원시적인 열 에너지를 플라즈마의 표적 에너지로 대체하여 이 문제를 해결하며, 열 손상 없이 더 넓은 범위의 제품에 첨단 재료를 생성할 수 있도록 합니다.
PECVD 작동 방식: 가스에서 고체 박막으로
PECVD 공정은 밀폐된 진공 챔버 내에서 이루어지는 신중하게 제어된 순서입니다. 특정 가스를 목표 표면에 고체, 균일한 층으로 변환합니다.
진공 챔버 환경
먼저, 기판이 진공 챔버 안에 놓입니다. 압력은 일반적으로 0.1 Torr 미만으로 크게 낮아져 오염 물질이 없는 제어된 환경을 만듭니다.
그다음, 실리콘 박막용 실란(SiH₄) 또는 질화물 박막용 암모니아(NH₃)와 같은 전구체 가스가 챔버 안으로 주입됩니다.
플라즈마 생성
챔버 내 전극에 전기장이 인가됩니다. 이 전기장은 자유 전자를 활성화시켜 중성 전구체 가스 분자와 충돌하게 합니다.
이러한 고에너지 충돌은 가스 분자에서 전자를 분리하여 이온, 전자 및 중성 종의 혼합물인 플라즈마를 생성합니다. 이 플라즈마가 전체 공정의 핵심입니다.
증착 공정
플라즈마 내의 고반응성 이온과 라디칼은 기판 표면으로 끌어당겨집니다.
그곳에서 이들은 표면과 서로 결합하여 얇고 고체이며 매우 균일한 박막을 점진적으로 형성합니다. 온도, 압력 및 가스 조성은 최종 박막의 특성을 관리하기 위해 모두 정밀하게 제어됩니다.
플라즈마 사용의 핵심 장점
고열 대신 플라즈마를 사용하는 것은 사소한 차이가 아니라 재료 공학 및 제조에서 가능한 것을 근본적으로 변화시킵니다.
저온 장점
이것이 PECVD의 가장 중요한 이점입니다. 전통적인 화학 기상 증착(CVD)은 종종 600°C를 초과하는 온도를 필요로 하는데, 이는 복잡한 전자 장치, 유연한 플라스틱 또는 기타 민감한 기판을 파괴할 수 있습니다.
PECVD는 종종 350°C 미만의 훨씬 낮은 온도에서 작동하므로, 완전히 제작된 마이크로칩, 태양 전지 및 LED에 손상 없이 박막을 증착하는 데 이상적입니다.
우수한 속도 및 효율성
플라즈마 구동 반응은 매우 에너지가 높고 효율적입니다. 이는 기존 CVD보다 몇 배나 빠른 증착 속도를 가져옵니다.
예를 들어, 질화규소 박막 증착은 PECVD로 100배 이상 빠를 수 있어 제조 처리량을 극적으로 증가시킵니다.
고품질 박막 형성
결과 박막은 우수한 품질로 알려져 있습니다. 기판에 대한 강력한 접착력과 매우 균일한 두께를 나타냅니다.
또한, PECVD 박막은 일반적으로 핀홀과 같은 결함이 적고 균열 경향이 감소하여 더 신뢰할 수 있고 내구성이 뛰어난 부품을 만듭니다.
다용성 및 제어
플라즈마 매개변수, 가스 혼합물 및 압력을 정밀하게 조정함으로써 엔지니어는 증착된 박막의 특성을 조절할 수 있습니다.
이를 통해 동일한 시스템에서 다양한 밀도, 화학 조성 및 전기적 특성을 가진 박막을 만들 수 있습니다.
절충점 및 고려 사항 이해
강력하지만 PECVD가 보편적인 해결책은 아닙니다. 그 한계를 이해하는 것이 효과적으로 사용하는 데 중요합니다.
플라즈마 유도 손상 가능성
저온 증착을 가능하게 하는 동일한 고에너지 이온은 때때로 이온 충격으로 인해 극도로 민감한 기판 표면에 물리적 손상을 일으킬 수 있습니다. 이는 섬세한 응용 분야에 대해 플라즈마 에너지를 신중하게 조정해야 합니다.
공정 및 장비 복잡성
진공 펌프, 가스 처리 및 플라즈마용 고주파(RF) 전원 공급 장치를 갖춘 PECVD 시스템은 단순한 열 CVD 퍼니스보다 더 복잡하고 비쌉니다. 공정 자체도 제어할 변수가 더 많습니다.
박막 조성 및 순도
전구체 가스(실란, SiH₄ 등)는 종종 수소를 포함하기 때문에, 이 수소의 일부가 최종 박막에 통합될 수 있습니다. 때로는 바람직할 수 있지만, 이는 박막의 전기적 또는 광학적 특성에 영향을 미치는 의도하지 않은 불순물이 될 수 있습니다.
산업 전반의 주요 응용 분야
PECVD의 저온, 속도 및 품질의 독특한 조합은 여러 첨단 기술 분야에서 없어서는 안 될 기술이 되었습니다.
반도체 제조에서
PECVD는 마이크로칩 제조의 핵심입니다. 전도성 경로를 절연하는 유전체 층, 칩을 환경으로부터 보호하는 패시베이션 층, 그리고 커패시터 및 트랜지스터 생성을 위한 박막을 증착하는 데 사용됩니다.
태양 전지 및 LED용
현대 태양 전지의 효율성과 LED의 밝기는 고품질 박막에 달려 있습니다. PECVD는 태양 전지의 반사 방지 코팅 및 패시베이션 층을 만들고 고휘도 LED 내부 구조를 제작하는 데 필수적입니다.
첨단 재료 및 장치에서
응용 분야는 미세전자기계 시스템(MEMS) 제작, 의료 기기에 보호용 부식 방지 코팅 생성, 심지어 수직 정렬 그래핀과 같은 첨단 재료 증착까지 확장됩니다.
목표에 맞는 올바른 선택
증착 방법 선택은 기판의 요구 사항과 원하는 박막 특성에 전적으로 달려 있습니다.
- 플라스틱 또는 완성된 전자 제품과 같은 온도에 민감한 기판에 증착하는 것이 주된 목표라면: PECVD는 고온 방법에 비해 확실한 선택입니다.
- 높은 처리량과 제조 속도가 주된 목표라면: PECVD의 빠른 증착 속도는 생산 환경에 상당한 이점을 제공합니다.
- 가능한 최고의 박막 순도와 결정성을 달성하는 것이 주된 목표라면: 기존 CVD와 같은 고온 공정이 그 한계에도 불구하고 필요한지 평가해야 할 수도 있습니다.
강렬한 열을 제어된 플라즈마 에너지로 대체함으로써 PECVD는 차세대 첨단 재료 및 장치를 구축하는 데 필요한 정밀성과 유연성을 제공합니다.
요약 표:
| 특징 | PECVD | 전통적인 CVD |
|---|---|---|
| 공정 온도 | 낮음 (종종 < 350°C) | 높음 (종종 > 600°C) |
| 주요 에너지원 | 플라즈마 | 열 (Heat) |
| 주요 장점 | 민감한 기판에 이상적 | 높은 박막 순도 및 결정성 |
| 증착 속도 | 빠름 | 느림 |
| 일반적인 응용 분야 | 반도체, 태양 전지, LED | 고온 기판 |
