Pecvd는 태양광 산업에서 어떻게 활용되어 왔습니까? 첨단 박막으로 태양전지 효율을 높이십시오

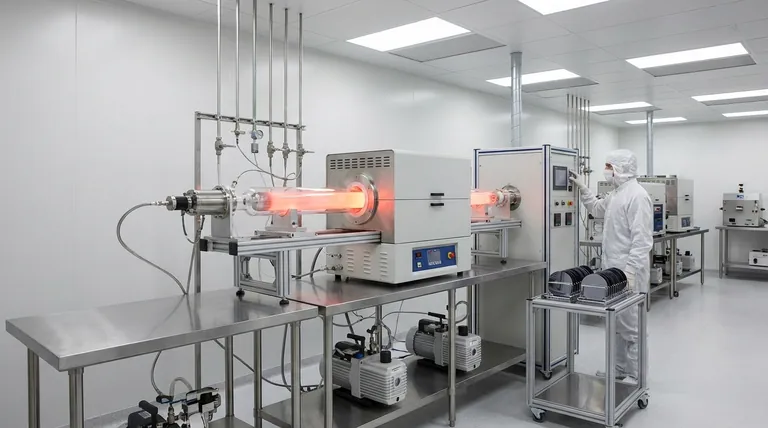

태양광 산업에서 PECVD는 결정질 실리콘 태양전지에 필수적인 박막을 증착하는 핵심 기술입니다. 이 박막들은 빛 흡수를 극대화하기 위한 반사 방지 코팅과 실리콘 표면의 전기적 결함을 중화하기 위한 패시베이션 층의 역할을 합니다. 플라즈마 강화 화학 기상 증착(PECVD)을 사용하는 주된 목표는 완성된 태양광 패널의 전반적인 효율과 장기적인 내구성을 크게 향상시키는 것입니다.

태양전지 제조의 핵심 과제는 기존 실리콘 웨이퍼를 손상시키지 않으면서 고성능 기능성 층을 추가하는 것입니다. PECVD는 저온 플라즈마 공정 덕분에 우수한 품질의 박막을 고속으로 증착할 수 있어 비용 효율적인 산업 규모 생산에 완벽하게 적합하기 때문에 지배적인 해결책입니다.

핵심 과제: 태양전지 효율 극대화

순수 실리콘만으로는 부족한 이유

단순히 연마된 실리콘 웨이퍼만으로는 효율적인 태양전지가 될 수 없습니다. 이는 두 가지 근본적인 손실 메커니즘, 즉 유용한 햇빛을 반사시키는 높은 표면 반사율과 빛에 의해 생성된 전기적 전하 운반자(전자와 정공)를 가두는 표면 결함으로 인해 손해를 입습니다.

기능성 박막의 역할

이러한 한계를 극복하기 위해 제조업체는 웨이퍼 표면에 여러 개의 초박막 층을 추가합니다. 각 층은 특정 기능을 수행하며, 이들의 결합된 효과가 단순한 실리콘 웨이퍼를 고효율 태양광 장치로 변모시킵니다. 바로 이 지점에서 PECVD가 필수적이 됩니다.

태양전지 제조에서 PECVD의 중요한 역할

반사 방지 코팅 (ARC)

PECVD의 가장 눈에 띄는 응용 분야는 현대 태양전지에 특징적인 짙은 파란색 또는 검은색 외관을 부여하는 반사 방지 코팅을 만드는 것입니다.

일반적으로 질화규소(SiN)로 만들어지는 이 층은 셀 표면으로부터의 빛 반사를 최소화하도록 특정 두께로 정밀하게 설계됩니다. 더 많은 광자가 실리콘 내부로 들어가도록 보장함으로써 ARC는 셀이 생성할 수 있는 전류량을 직접적으로 증가시킵니다.

표면 패시베이션

표면 패시베이션은 눈에 보이지는 않지만 셀 효율을 높이는 데 있어 아마도 더 중요한 기능입니다. 실리콘 웨이퍼의 표면과 가장자리에는 전하 운반자를 "가두는" 원자 수준의 불완전성이 가득합니다.

PECVD는 이러한 결함을 효과적으로 중화하는 질화규소(SiN) 또는 이산화규소(SiO2)와 같은 유전체 층을 증착하는 데 사용됩니다. 이러한 "패시베이션"은 전자와 정공이 손실되는 것을 방지하여 셀의 전압과 전체 전력 출력을 극적으로 증가시킵니다. 종종 질화규소 ARC는 반사 방지 및 표면 패시베이션이라는 이중 목적을 수행합니다.

도핑된 층의 증착

HJT(비정질 내장층을 가진 이종접합)와 같은 더 진보된 태양전지 구조에서는 PECVD가 비정질(비결정질) 실리콘의 초박막 층을 증착하는 데에도 사용됩니다. 이 층들은 전하 운반자를 분리하고 추출하는 데 탁월한 핵심 반도체 접합부를 형성합니다.

PECVD가 지배적인 기술인 이유

저온 장점

PECVD의 가장 중요한 이점은 저온(일반적으로 200-400°C)에서 작동할 수 있다는 것입니다. 열 화학 기상 증착과 같은 대체 방법은 훨씬 더 높은 온도를 필요로 하는데, 이는 고품질 실리콘 웨이퍼의 민감한 특성을 저하시켜 성능 잠재력을 무효화할 수 있습니다.

확장성을 위한 높은 증착 속도

태양광이 비용 효율적이려면 제조가 빠르고 확장 가능해야 합니다. 종종 유도 결합 플라즈마(ICP) 소스를 사용하는 최신 PECVD 시스템은 "고속 인라인 증착"을 가능하게 합니다. 이는 웨이퍼의 연속적인 고속 처리를 허용하여 대량 생산 및 와트당 비용 절감에 필수적입니다.

우수한 박막 품질 및 제어

PECVD 반응기 내부의 플라즈마 환경은 낮은 이온 에너지에서 높은 밀도의 반응성 종을 제공합니다. 이를 통해 매우 조밀하고 균일하며 고품질의 박막을 형성할 수 있습니다. 이러한 공정 제어는 ARC의 정확한 굴절률이나 유전체 층의 결함 패시베이션 능력과 같은 박막 특성을 조정하는 데 중요합니다.

상충 관계 이해

공정 복잡성

PECVD 시스템은 가스 혼합, 압력, 플라즈마 전력 및 온도를 포함한 수많은 변수에 대한 정밀한 제어가 필요한 정교한 장비입니다. 수백만 개의 웨이퍼에 걸쳐 공정 안정성과 균일성을 유지하는 것은 상당한 공학적 과제입니다.

전구체 화학 물질 사용

이 공정은 실란(SiH₄) 및 암모니아(NH₃)와 같은 전구체 가스에 의존하는데, 이는 위험할 수 있습니다. PECVD 시설을 운영하려면 안전 프로토콜, 가스 취급 인프라 및 제거 시스템에 대한 상당한 투자가 필요합니다.

처리량 대 품질

PECVD는 높은 처리량을 가능하게 하지만, 증착 속도와 최종 박막 품질 사이에는 본질적인 상충 관계가 있습니다. 제조업체는 경쟁력 있는 비용으로 고성능 셀을 제공하는 경제적 균형점을 찾기 위해 공정을 지속적으로 최적화해야 합니다.

목표에 맞는 올바른 선택하기

주요 초점이 셀 효율 증가인 경우: PECVD 공정을 마스터하여 최고 품질의 패시베이션 및 반사 방지 층을 증착하십시오. 이들은 셀의 전압과 전류를 직접적으로 향상시킵니다.
주요 초점이 제조 및 비용 절감인 경우: 최신 인라인 PECVD 장비의 높은 처리량 기능을 활용하여 사이클 시간을 단축하고 와트당 제조 비용을 절감하십시오.
주요 초점이 연구 개발인 경우: PECVD의 유연성을 활용하여 새로운 재료를 실험하고 차세대 셀 구조에 필요한 복잡한 다층 스택을 증착하십시오.

PECVD의 기능을 이해하는 것은 현대 고효율 태양전지가 어떻게 가능하고 합리적인 가격으로 만들어지는지를 이해하는 데 근본적입니다.

요약 표:

응용 분야	주요 기능	일반적인 재료
반사 방지 코팅	전류를 늘리기 위해 빛 반사 최소화	질화규소 (SiN)
표면 패시베이션	전압을 높이기 위해 결함 중화	질화규소 (SiN), 이산화규소 (SiO2)
도핑된 층 증착	첨단 셀에서 전하 추출을 위한 접합부 형성	비정질 실리콘
