플라즈마 강화 화학 기상 증착(PECVD)은 화학 기상 증착과 플라즈마 활성화를 결합하여 저온 처리를 가능하게 하는 특수 박막 증착 기술입니다.이 방법은 반응성 가스를 진공 챔버에 도입하고 플라즈마를 생성하여 가스를 반응성 종으로 분해한 다음 기존 CVD보다 훨씬 낮은 온도에서 기판에 증착하여 고품질의 필름을 만듭니다.PECVD는 반도체 제조, 디스플레이 기술 및 제어된 특성을 가진 정밀한 박막 코팅이 필요한 기타 애플리케이션에 널리 사용됩니다.
핵심 포인트 설명:
-
PECVD의 핵심 메커니즘:
- 플라즈마(이온화 가스)를 활용하여 열 CVD에 비해 낮은 온도(350-600°C)에서 화학 반응을 향상시킵니다.
- 병렬 전극 사이의 RF 전력 적용(일반적으로 13.56MHz)을 통해 플라즈마 생성 발생
- 질화규소, 실리콘 산화물, 비정질 실리콘과 같은 물질을 적은 열 예산으로 증착할 수 있습니다.
-
공정 단계:
- 가스 소개:전구체 가스(예: [SiH4, NH3])가 샤워헤드 분배 시스템을 통해 흐릅니다.
- 플라즈마 생성:RF 전력은 글로우 방전을 생성하여 가스 분자를 반응성 라디칼로 해리합니다.
- 표면 반응:라디칼은 기판 표면에 흡착하여 반응합니다.
- 필름 성장:연속 증착으로 박막을 한 층씩 쌓아 올리기
- 부산물 제거:휘발성 반응 생성물 펌핑
-

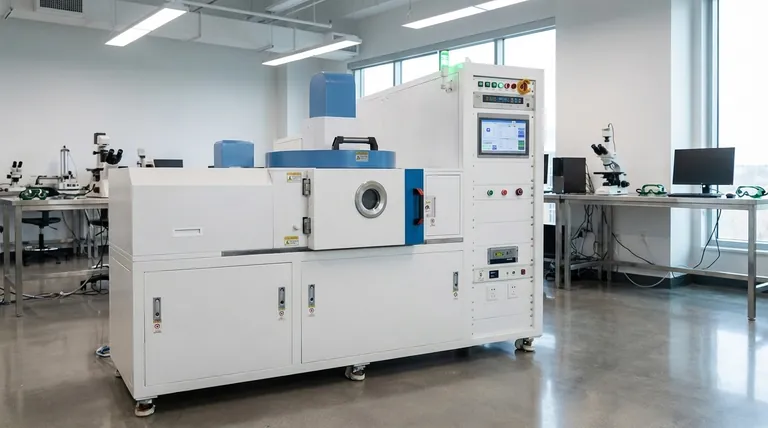

장비 구성 요소:
- 정밀한 압력 제어가 가능한 진공 챔버(0.1 토르 미만)
- RF 전원 공급 장치 및 임피던스 매칭 네트워크
- 온도 제어 기능이 있는 가열 기판 홀더
- 질량 유량 제어기가 있는 가스 공급 시스템
- 진공 펌프가 있는 배기 시스템
-
주요 이점:
- 저온 처리:온도에 민감한 소재에 증착 가능
- 뛰어난 스텝 커버리지:복잡한 기판 형상에 적합
- 조정 가능한 필름 특성:공정 파라미터를 통해 응력, 밀도 및 조성을 조정할 수 있습니다.
- 높은 증착률:다른 많은 박막 방식보다 빠름
- 확장성:디스플레이 패널과 같은 대면적 기판에 적합
-
산업용 애플리케이션:
- 반도체 소자 제조(유전체 층, 패시베이션)
- 평판 디스플레이 제조(LCD/OLED 배리어 레이어)
- 태양 전지 생산(반사 방지 코팅)
- MEMS 디바이스 캡슐화
- 광학 코팅 및 보호층
-
공정 제어 파라미터:
- RF 전력 밀도(플라즈마 밀도 및 이온 에너지에 영향을 미침)
- 기판 온도(필름 미세 구조에 영향)
- 가스 유량비(필름 화학량 론 결정)
- 챔버 압력(평균 자유 경로 및 균일성에 영향)
- 전극 간격(플라즈마 분포에 영향)
-
다른 CVD 방법과 비교:
- LPCVD보다 낮은 온도(600-800°C)
- 스퍼터링보다 더 나은 스텝 커버리지
- 민감한 기판에 대해 열 CVD보다 더 다양한 용도로 활용 가능
- 더 두꺼운 필름을 위한 ALD보다 높은 증착 속도
그리고 pecvd 공정은 플라즈마 소스 설계(ICP, 마이크로웨이브), 개선된 전구체 화학, 정교한 공정 모니터링 기술의 발전으로 계속 진화하고 있습니다.이러한 발전은 플렉서블 전자기기 및 첨단 패키징과 같은 새로운 기술 분야로 그 적용 범위를 넓혀가고 있습니다.
요약 표:
| 측면 | 주요 세부 정보 |
|---|---|
| 공정 온도 | 350-600°C(기존 CVD보다 낮음) |
| 핵심 메커니즘 | 반응 향상을 위한 전구체 가스의 플라즈마 활성화 |
| 일반적인 응용 분야 | 반도체 제조, 디스플레이 기술, 태양 전지, MEMS, 코팅 |
| 주요 이점 | 저온 처리, 우수한 스텝 커버리지, 조정 가능한 필름 특성 |
| 장비 | 진공 챔버, RF 전원 공급 장치, 가스 공급 시스템, 가열 기판 홀더 |
