화학 기상 증착(CVD)은 기판 위에 고체 물질을 증착하기 위해 증기 상에서 제어된 화학 반응을 이용하는 다용도 박막 증착 기술입니다.이 공정에는 전구체 가스를 반응 챔버에 도입하여 정밀하게 제어된 온도, 압력 및 흐름 조건에서 반응시켜 기판 표면에 박막을 형성하는 과정이 포함됩니다.CVD는 균일성과 적합성이 뛰어난 고순도, 고성능 코팅을 생산할 수 있어 반도체 제조부터 보호 코팅에 이르기까지 다양한 응용 분야에 유용합니다.플라즈마 강화 CVD(PECVD)와 같은 변형은 플라즈마를 사용하여 저온에서 반응 속도를 향상시킵니다.우수한 필름 품질을 제공하지만 CVD는 유해 화학 물질을 신중하게 취급하고 정밀한 공정 제어가 필요합니다.
핵심 사항을 설명합니다:
-

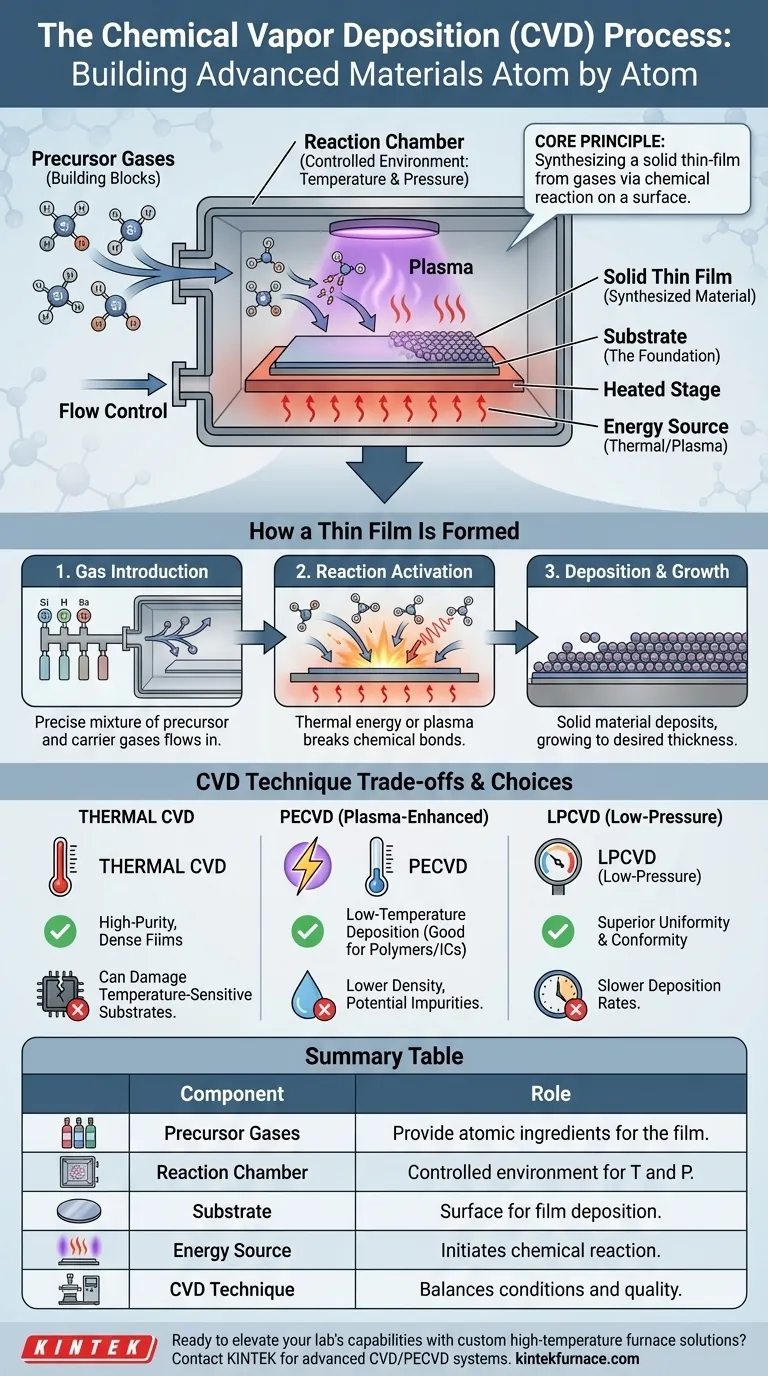

핵심 메커니즘
- CVD는 전구체 분자가 분해되거나 반응하여 기판 표면에 고체 침전물을 형성하는 기체상 화학 반응을 통해 작동합니다.
-
이 과정은 세 가지 기본 단계를 따릅니다:
- 전구체의 기화 및 반응 챔버로의 전달
- 기판 표면에서의 화학 반응(열분해, 환원, 산화)
- 박막 형성을 위한 반응 생성물의 흡착 및 핵 형성
-
프로세스 변수
- 온도:일반적으로 열 CVD의 경우 500-1200°C, 더 낮은 경우 MPCVD 장비 (플라즈마 강화)
- 압력:대기압에서 초고진공 조건에 이르는 범위
- 가스 흐름 역학:정밀한 제어로 필름 균일성과 증착 속도 결정
-
에너지 활성화 방법
- 열 CVD:열만을 사용하여 반응을 유도합니다.
- 플라즈마 강화(PECVD):플라즈마를 도입하여 필요한 온도를 낮춥니다.
- 사진 지원:선택적 영역 증착을 위해 자외선 사용
- 마이크로웨이브 플라즈마(MPCVD):고품질 다이아몬드 필름 성장 가능
-
재료 형성 프로세스
- 전구체 가스가 기판 표면에 흡착됩니다.
- 표면 확산 및 화학 반응 발생
- 부산물 가스가 탈착되어 시스템에서 제거됨
-
주요 이점
- 매우 순수하고 밀도가 높은 재료 생산
- 복잡한 형상을 위한 탁월한 스텝 커버리지
- 융점이 높은 내화성 물질 증착 가능
- 필름 구성 및 구조를 정밀하게 제어할 수 있습니다.
-
산업 응용 분야
- 반도체 산업(인터커넥트, 유전체)
- 절삭 공구(내마모성 코팅)
- 광학 코팅(무반사, 반사 방지)
- MEMS 및 나노 기술 제작
-
안전 및 환경 고려 사항
- 독성/인화성 가스(실란, 아르신) 취급 필요
- 반응 부산물에 대한 적절한 배기 처리 필요
- 고온 작동을 위한 특수 장비 필요
이 기술은 원자층 증착(ALD) 및 여러 활성화 방법을 결합한 하이브리드 시스템과 같은 고급 변형으로 계속 발전하여 박막 엔지니어링의 경계를 넓히고 있습니다.장비 구매자는 이러한 원리를 이해하면 특정 재료 요구 사항과 생산 규모에 맞는 적절한 CVD 시스템을 선택하는 데 도움이 됩니다.
요약 표:
| 측면 | 세부 정보 |
|---|---|
| 핵심 메커니즘 | 기체상 반응은 정밀한 단계를 통해 기판 위에 고체 물질을 증착합니다. |
| 공정 변수 | 온도(500-1200°C), 압력(진공~대기압), 가스 유량 제어 |
| 활성화 방법 | 열, 플라즈마 강화(PECVD), 광 보조, 마이크로웨이브 플라즈마(MPCVD) |
| 주요 이점 | 고순도, 우수한 적합성, 내화성 물질 증착 |
| 응용 분야 | 반도체, 절삭 공구, 광학 코팅, MEMS, 나노 기술 |
| 안전 고려 사항 | 독성 가스 취급, 배기 처리, 고온 장비 |
