회전식 튜브형 로의 기본 구조는 무엇입니까? 균일한 가열을 위한 주요 구성 요소

회전식 튜브형 로는 회전과 약간의 경사를 결합하여 재료를 지속적으로 가열, 혼합 및 운송하는 원통형 처리 챔버입니다. 그 기본 구조는 구조 본체, 단열 내화성 라이닝, 회전을 위한 기계식 구동 장치 및 정밀하게 제어되는 열원이라는 네 가지 주요 시스템을 중심으로 이루어집니다.

회전식 튜브형 로의 필수 설계 원리는 제어된 움직임(혼합을 위한 회전 및 운송을 위한 경사)을 사용하여 재료의 모든 입자가 로를 통해 지속적으로 이동하면서 균일한 열처리를 받도록 하는 것입니다.

회전식 튜브형 로의 해부: 핵심 구성 요소

회전식 튜브형 로는 각 구성 요소가 뚜렷하고 중요한 목적을 수행하는 통합 시스템입니다. 이러한 부품들이 함께 작동하는 방식을 이해하는 것이 로의 기능을 이해하는 데 중요합니다.

로 본체 (구조적 껍질)

로 본체는 외부 강철 구조물로, 일반적으로 길고 용접된 원통형 배럴입니다. 전체 장치에 기계적 무결성과 지지력을 제공합니다.

이 본체의 길이와 직경은 임의로 정해지는 것이 아니라, 필요한 처리량과 처리되는 재료에 필요한 체류 시간을 기반으로 특별히 설계됩니다.

내화성 라이닝 (열 차폐)

강철 본체 내부에는 내화성 재료의 중요한 층이 있습니다. 이 라이닝은 특수 벽돌, 캐스터블 시멘트 또는 기타 성형 가능한 고온 물질로 만들 수 있습니다.

이 라이닝은 두 가지 주요 기능을 수행합니다. 로를 단열하여 내부의 극도로 높은 온도를 유지하고, 외부 강철 껍질을 열 응력 및 화학적 부식으로부터 보호합니다.

구동 메커니즘 (움직임의 엔진)

구동 메커니즘은 로의 특징적인 회전을 담당하는 기계 시스템입니다. 일반적으로 큰 구동 기어 또는 전체 튜브를 회전시키는 구동 롤러 시스템으로 구성됩니다.

대부분의 최신 디자인은 가변 속도 구동 장치를 특징으로 합니다. 이를 통해 작업자는 회전 속도를 정밀하게 조절할 수 있으며, 이는 혼합 정도와 재료가 열 영역에 머무는 시간을 직접 제어합니다. 이 메커니즘은 종종 기울기 또는 경사각을 조절할 수 있도록 합니다.

열원 (열 엔진)

열원은 열처리 공정을 위한 에너지를 제공하며, 전기 또는 가스 연소식일 수 있습니다. 핵심 설계 특징은 이러한 로가 종종 간접 가열식이라는 것입니다.

간접 가열식 설계에서는 재료를 담고 있는 회전 튜브의 외부에 열이 가해집니다. 이는 연소 부산물에 의한 오염을 방지하고 튜브 길이에 따라 여러 개의 열 제어 영역을 허용하여 정교한 공정을 위한 정밀한 온도 프로파일을 가능하게 합니다.

회전 튜브 (처리 코어)

중앙 요소는 공정 재료와 분위기를 포함하는 튜브입니다. 로가 회전함에 따라 내부의 재료는 지속적으로 회전되고 혼합되어 뜨거운 지점을 방지하고 균일성을 보장합니다.

튜브의 약간의 경사는 재료가 더 높은 진입 지점에서 더 낮은 출구 지점으로 점진적으로 이동하게 하여 연속적인 처리 흐름을 생성합니다. 종종 뜨거운 가스는 재료 흐름과 반대 방향으로 튜브를 통과하여(역류 흐름) 열 전달 효율을 극대화합니다.

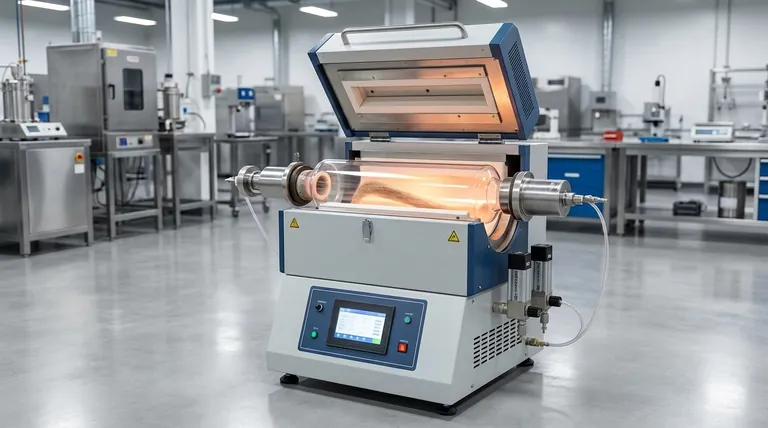

회전식 튜브형 로의 기본 구조는 무엇입니까? 균일한 가열을 위한 주요 구성 요소

주요 설계 원리 이해

회전식 튜브형 로의 구조는 로가 활용하는 물리적 원리를 직접적으로 반영합니다. 구성 요소 간의 상호 작용은 로의 성능과 적용을 결정합니다.

체류 시간 제어

경사각과 회전 속도의 조합은 작업자에게 체류 시간(재료가 로 내부에 머무는 시간)을 직접 제어할 수 있는 기능을 제공합니다.

더 가파른 각도 또는 더 빠른 회전은 높은 처리량 애플리케이션의 체류 시간을 줄입니다. 더 얕은 각도 또는 더 느린 회전은 체류 시간을 늘리며, 이는 장시간 열 노출이 필요한 공정에 중요합니다.

균일한 가열 보장

지속적인 회전은 로가 뛰어난 온도 균일성을 달성하기 위한 메커니즘입니다. 재료를 지속적으로 회전시켜 모든 입자가 열원에 고르게 노출되도록 하며, 이는 일관된 제품 품질에 필수적입니다.

분위기 무결성 유지

간접 가열 시스템에서 밀봉된 회전 튜브는 공정 재료를 외부 가열 환경으로부터 분리합니다. 이를 통해 내부 분위기를 정밀하게 제어할 수 있으며, 불활성(질소, 아르곤), 산화성 또는 환원성 환경을 필요로 하는 공정을 오염 위험 없이 수행할 수 있습니다.

구조를 응용에 연결

로가 어떻게 만들어졌는지 이해하면 로의 설계가 특정 처리 목표를 어떻게 직접적으로 가능하게 하는지 알 수 있습니다.

균일한 처리에 중점을 둔다면: 회전에 의한 지속적인 혼합과 여러 독립적인 가열 영역이 결합되어 모든 입자가 매우 일관된 열 경로를 따르도록 보장합니다.
연속적인 처리량에 중점을 둔다면: 조절 가능한 경사각과 가변 회전 속도가 재료가 얼마나 빠르고 효율적으로 처리되는지를 제어하는 주요 도구입니다.
분위기 무결성에 중점을 둔다면: 간접 가열 설계의 밀봉된 공정 튜브는 민감한 화학 반응 또는 처리 중에 순수하고 제어된 분위기를 허용하는 중요한 기능입니다.

이러한 기본적인 구성 요소를 이해함으로써 회전식 튜브형 로가 특정 재료 처리 목표를 어떻게 충족시킬지 효과적으로 평가할 수 있습니다.

요약표:

구성 요소	기능	주요 특징
로 본체	구조적 지지 및 무결성 제공	원통형 강철 배럴, 처리량 및 체류 시간을 위해 설계됨
내화성 라이닝	고온으로부터 단열 및 보호	벽돌 또는 캐스터블 시멘트로 제작, 열 응력 및 부식 방지
구동 메커니즘	회전 및 경사 가능	가변 속도 구동 장치, 혼합 및 운송 제어를 위한 조절 가능한 기울기
열원	처리를 위한 열에너지 공급	전기 또는 가스 연소식, 오염 없는 가열을 위한 간접 가열 설계
회전 튜브	재료 포함 및 처리	회전 및 혼합 가능, 효율성을 위한 역류 흐름
