본질적으로 플라즈마 강화 화학 기상 증착(PECVD)은 재료의 매우 얇고 고성능인 층을 표면에 증착하는 데 사용됩니다. 이러한 박막은 반도체, 태양 전지, 스마트폰과 같은 소비자 전자 제품 및 고급 광학 부품을 포함한 광범위한 현대 기술 제조에 필수적입니다. 이 공정은 활성화된 가스, 즉 플라즈마를 사용하여 이산화규소 및 질화규소와 같은 재료를 증착하여 보호, 절연 또는 전기적으로 활성인 층을 생성합니다.
PECVD의 근본적인 장점은 저온에서 고품질의 균일한 박막을 증착할 수 있다는 점입니다. 이는 기판에 있는 민감한 부품이 고열로 인해 손상될 수 있는 복잡한 장치를 구축할 때 선호되는 공정입니다.

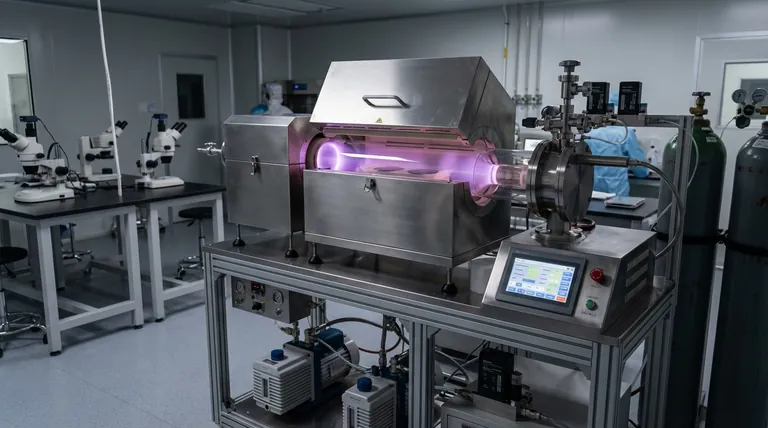

PECVD 작동 방식: 플라즈마로 구축하기
PECVD는 화학 기상 증착(CVD)의 정제된 형태입니다. 고유한 메커니즘을 이해하면 첨단 기술 제조에서 이 공정이 왜 중요한지 알 수 있습니다.
기본 증착 공정
모든 CVD 공정에서 전구체 가스가 코팅할 물체, 즉 기판이 있는 챔버로 도입됩니다. 화학 반응이 유발되어 고체 재료가 형성되어 해당 기판 위에 박막으로 증착됩니다.
"플라즈마 강화"의 차이점
기존 CVD는 화학 반응에 필요한 에너지를 공급하기 위해 매우 높은 온도(종종 600°C 이상)를 필요로 합니다. PECVD는 전기장을 사용하여 가스를 이온화하여 플라즈마를 생성함으로써 이러한 요구 사항을 우회합니다.
이 플라즈마는 반응에 필요한 에너지를 제공하여 훨씬 낮은 온도(일반적으로 200-400°C)에서 증착이 일어나도록 합니다. 이것이 현대 전자 제품에서의 사용을 가능하게 하는 핵심입니다.
주요 응용 분야 및 산업
PECVD의 고유한 기능은 여러 고부가가치 산업에서 필수적입니다. 이 기술은 수 옹스트롬에서 수 마이크로미터 두께의 층을 생성할 수 있게 합니다.
반도체 제조
이것이 PECVD의 가장 큰 응용 분야입니다. 이산화규소(SiO₂) 및 질화규소(Si₃N₄)와 같은 중요한 층을 증착하는 데 사용됩니다.
이 박막들은 민감한 반도체 장치를 습기와 오염으로부터 보호하는 고품질 패시베이션(보호) 층과 회로 패턴을 정의하는 고밀도 마스크 역할을 합니다.
소비자 전자 제품 및 센서
거의 모든 복잡한 전자 장치에는 PECVD로 만들어진 구성 요소가 포함되어 있습니다. 여기에는 스마트폰, 웨어러블 기기 및 자동차 센서가 포함됩니다.
이 공정은 내구성과 신뢰성을 향상시키는 보호 코팅뿐만 아니라 센서 자체 내의 기능성 층을 생성합니다.
광전지 및 광학
태양 전지에서 PECVD는 햇빛을 전기로 변환하는 데 중요한 비정질 실리콘 층을 증착하는 데 사용됩니다.
또한 렌즈 및 기타 부품에 특수 광학 코팅을 만들어 빛의 반사, 흡수 및 투과를 제어하는 데에도 사용됩니다.
첨단 및 2D 재료
연구원들은 PECVD를 사용하여 차세대 재료를 개발합니다. 저온, 촉매 없는 특성으로 인해 새로운 전자적 및 물리적 특성을 가진 고품질 2D 재료를 준비하는 데 이상적입니다.
트레이드오프 이해하기: PECVD의 장점
증착 방법을 선택하는 것은 비용, 품질 및 재료 제약의 균형을 맞추는 문제입니다. PECVD의 트레이드오프는 많은 까다로운 응용 분야에서 우수한 선택이 되게 합니다.
결정적인 저온 이점
PECVD를 선택하는 주된 이유는 낮은 작동 온도입니다. 현대적인 마이크로칩을 제조하려면 수십 개의 층을 쌓아야 합니다. 고온 공정은 이미 구축된 하단 층의 섬세한 회로를 파괴할 것입니다. PECVD의 저온 특성은 이러한 복잡하고 다층적인 구조를 가능하게 합니다.
우수한 박막 품질 및 접착력
플라즈마 구동 공정의 결과로 생성되는 박막은 매우 균일하며, 이는 전체 기판에 걸쳐 두께가 일관됨을 의미합니다. 이 박막들은 또한 뛰어난 순도와 접착력을 보여주어 장기적인 신뢰성을 위해 기판에 단단히 부착됩니다.
다용도성 및 확장성
PECVD는 매우 다재다능하여 다양한 재료와 복잡한 형상의 기판에 광범위한 박막 조성을 증착할 수 있습니다. 이 공정은 확립되어 있고 신뢰할 수 있으며 효율적이어서 대규모의 비용 효율적인 제조에 적합합니다.
복잡성 인정
주요 트레이드오프는 공정의 복잡성입니다. 안정적인 플라즈마를 관리하려면 정교하고 값비싼 장비가 필요합니다. 대량 생산에는 확장 가능하고 비용 효율적이지만, 초기 자본 투자는 단순한 증착 기술에 비해 상당합니다.
목표에 맞는 올바른 선택하기
PECVD 선택은 최종 제품의 요구 사항에 전적으로 달려 있습니다. 결정은 박막 성능과 열 및 예산 제약 간의 균형에 달려 있습니다.
- 민감한 전자 제품 또는 다층 장치 제조에 중점을 두는 경우: PECVD는 저온 공정으로 섬세한 하부 구성 요소의 손상을 방지하므로 업계 표준입니다.
- 대규모로 매우 내구성이 뛰어나고 순수하며 균일한 보호 코팅 생성에 중점을 두는 경우: PECVD는 마이크로칩에서 센서에 이르는 모든 것에 대해 고품질 패시베이션 필름을 생산하는 신뢰할 수 있고 반복 가능한 방법을 제공합니다.
- 다양한 재료 및 형상과의 호환성에 중점을 두는 경우: PECVD의 다용도성은 다양한 기판에 우수한 박막 증착을 허용하여 고급 R&D 및 제조를 위한 유연한 솔루션이 됩니다.
궁극적으로 PECVD는 세계에서 가장 진보된 전자 및 광학 장치에 필요한 정밀도와 성능을 가능하게 하는 초석 기술입니다.
요약 표:
| 응용 분야 | 주요 증착 재료 | 주요 이점 |
|---|---|---|
| 반도체 제조 | 이산화규소(SiO₂), 질화규소(Si₃N₄) | 패시베이션, 마스킹, 저온 공정 |
| 소비자 전자 제품 및 센서 | 보호 코팅, 기능성 층 | 내구성, 신뢰성, 낮은 열 손상 |
| 광전지 및 광학 | 비정질 실리콘, 광학 코팅 | 빛 변환, 반사 제어 |
| 첨단 재료 | 2D 재료 | 촉매 없음, 고품질 증착 |
