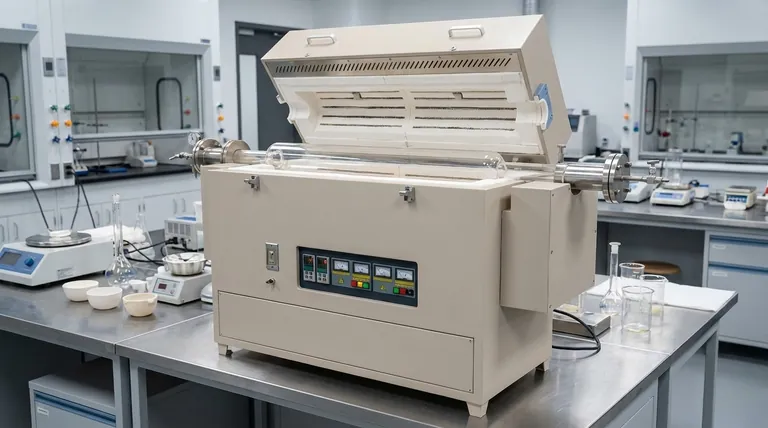

간단히 말해, 삼구역 전기로는 단일 구역 대신 세 개의 독립적으로 제어되는 가열 섹션을 사용하는 고온 튜브 전기로입니다. 주요 목적은 세 가지 다른 온도를 생성하는 것이 아니라, 두 개의 외부 "가드" 구역을 사용하여 열 손실을 정확하게 상쇄함으로써 중앙 구역에서 훨씬 더 크고 균일한 온도 영역을 생성하는 것입니다.
모든 전기로의 핵심 문제는 끝에서 열이 새어 나간다는 것입니다. 삼구역 설계는 프로그래밍 가능한 끝단 히터를 추가하여 이 문제를 해결하며, 이 히터는 열 가드 역할을 하여 중앙 구역이 민감한 응용 분야에 필요한 예외적으로 안정적이고 균일한 온도 프로파일을 유지하도록 합니다.
근본적인 문제: 단일 구역 전기로의 열 손실
삼구역 설계의 가치를 이해하려면 먼저 더 단순한 단일 구역 전기로의 고유한 한계를 이해해야 합니다.
피할 수 없는 온도 강하
모든 튜브 전기로에서 열은 튜브 끝에서 자연적으로 복사 및 대류를 통해 빠져나갑니다. 이것은 열역학의 기본 원리입니다.
"콜드 엔드" 효과
이러한 열 손실로 인해 전기로 끝 부분의 온도가 중앙 부분의 온도보다 낮아집니다. 이는 처리 영역의 길이를 따라 불균일한 온도 구배를 생성합니다.
정밀 작업에 중요한 이유
많은 고급 재료 공정, 연구 응용 분야 또는 교정 절차에서 이러한 온도 변화는 용납할 수 없습니다. 이는 샘플이 균일하게 처리되지 않아 결정 성장, 반도체 제조 또는 고온 센서 교정과 같은 분야에서 실험을 망칠 수 있음을 의미합니다.
삼구역 솔루션: 진정한 균일성 달성
삼구역 전기로는 "콜드 엔드" 문제를 극복하기 위해 특별히 설계된 우아한 엔지니어링 솔루션입니다.
"중앙" 및 "가드" 구역
전기로는 세 부분으로 나뉩니다: 큰 중앙 구역과 두 개의 작은 끝단 구역. 각 구역에는 자체 독립적인 발열체와 온도 센서(열전대)가 있습니다.
독립 제어 작동 방식
정교한 컨트롤러는 세 구역의 온도를 동시에 읽습니다. 사용자는 공정에 대한 단일 목표 온도를 설정합니다.
열 손실 보상
컨트롤러는 두 끝단 구역의 전력을 중앙 구역보다 약간 더 뜨겁게 능동적으로 증가시킵니다. 이 추가 열 출력은 전기로 끝에서 자연적으로 빠져나가는 열 에너지를 정확하게 보상합니다.
결과: 등온 평탄부
이 능동적인 보상은 각 끝단에 효과적으로 "열 벽"을 구축하여 중앙 구역이 열을 잃는 것을 방지합니다. 그 결과, 단일 구역 설계로는 불가능한 훨씬 더 길고 평평하며 안정적인 균일 온도 구역(종종 등온 평탄부라고 불림)이 생성됩니다.
장단점 이해하기
균일성 면에서는 우수하지만, 삼구역 설계가 항상 최선의 선택은 아닙니다. 명확한 장단점이 있습니다.
증가된 비용 및 복잡성
삼구역 전기로는 더 많은 발열체, 더 많은 열전대, 그리고 더 진보된 다중 루프 컨트롤러를 필요로 합니다. 이는 초기 구매 가격, 유지 보수 요구 사항 및 잠재적인 고장 지점을 증가시킵니다.
더 긴 설정 및 프로파일링 시간
원하는 균일한 온도 프로파일을 달성하려면 전기로의 신중한 튜닝 또는 "프로파일링"이 필요합니다. 끝단 구역 오프셋을 조정하는 이 과정은 단일 구역 전기로의 간단한 설정에 비해 시간이 더 오래 걸릴 수 있습니다.
단순 작업에는 과도한 설계
몇 도의 온도 변화가 중요하지 않은 단순한 어닐링 또는 건조와 같은 많은 기본 응용 분야에서는 삼구역 전기로의 정밀도가 불필요합니다. 단일 구역 전기로가 종종 더 실용적이고 비용 효율적입니다.
귀하의 공정에 적합한 선택하기
단일 구역 전기로와 삼구역 전기로 사이의 결정은 전적으로 귀하의 응용 분야가 요구하는 온도 정밀도에 달려 있습니다.
- 고정밀 교정 또는 결정 성장이 주요 초점인 경우: 삼구역 전기로는 고정점 금속의 용융 및 응고 또는 균질 결정 성장에 필요한 안정적이고 균일한 열 환경을 조성하는 데 필수적입니다.
- 더 긴 샘플을 균일하게 처리하는 것이 주요 초점인 경우: 삼구역 설계의 확장된 등온 평탄부는 샘플의 전체 길이가 동일한 목표 온도를 경험하도록 보장합니다.
- 제한된 예산으로 일반적인 가열이 주요 초점인 경우: 단일 구역 전기로는 절대적인 온도 균일성이 가장 중요한 매개변수가 아닌 응용 분야에 강력하고 비용 효율적인 솔루션을 제공합니다.
궁극적으로 삼구역 전기로를 선택하는 것은 정밀도가 가장 중요한 공정을 위해 우수한 온도 균일성에 투자하는 전략적 결정입니다.
요약표:
| 특징 | 단일 구역 전기로 | 삼구역 전기로 |
|---|---|---|
| 주요 목표 | 일반 가열 | 정밀한 온도 균일성 |
| 온도 프로파일 | 구배 (중앙이 뜨겁고 끝이 차가움) | 확장된 평탄한 등온 평탄부 |
| 제어 복잡성 | 단순 | 고급 (다중 루프 컨트롤러) |
| 이상적인 용도 | 기본 어닐링, 건조 | 결정 성장, 교정, 반도체 공정 |
| 비용 | 낮음 | 높음 |
