핵심적으로, 분할관형로의 성능은 몇 가지 중요한 설계 선택에 의해 결정됩니다. 가장 중요한 요소는 튜브의 치수(길이 및 직경), 튜브의 재료 구성, 가열 시스템의 품질, 그리고 단열의 효율성입니다. 이러한 요소들은 로의 온도 균일성, 작동 범위 및 특정 공정에 대한 적합성을 결정하기 위해 함께 작동합니다.
최적의 로 설계는 모든 상황에 맞는 만능 해결책이 아닙니다. 진정한 성능은 로의 물리적 특성, 특히 튜브 재료와 형상을 과학적 또는 산업적 응용 분야의 정확한 요구 사항과 의도적으로 일치시킬 때 나옵니다.
핵심 구성 요소: 튜브 치수 및 재료
튜브는 열처리 공정이 이루어지는 로의 심장입니다. 튜브의 물리적, 화학적 특성은 작업 결과에 가장 직접적인 영향을 미칩니다.
튜브 치수의 영향
공정 튜브의 길이와 직경은 체류 시간과 열 전달 역학이라는 두 가지 주요 변수를 직접 제어합니다.
더 긴 튜브는 샘플 또는 반응물이 가열 영역 내에 머무는 시간을 늘립니다. 이는 완료에 더 오랜 시간이 필요한 공정에 중요하며, 반응 효율성을 향상시킵니다.
반대로 더 짧은 튜브는 기체와 고체의 혼합을 향상시킬 수 있습니다. 기하학적 구조는 더 난류적인 흐름에 유리하며, 이는 특정 촉매 반응 또는 재료 합성 방법에 유용합니다.
올바른 튜브 재료 선택
튜브 재료의 선택은 로의 온도 한계와 화학적 호환성을 결정하는 중요한 결정입니다. 각 재료는 고유한 장점을 제공합니다.
- 석영: 오염 방지가 가장 중요한 고순도 응용 분야에 이상적입니다. 특정 파장에 투명하지만 다른 옵션보다 깨지기 쉽습니다.
- 알루미나: 우수한 열 안정성과 높은 내화학성을 제공하는 다목적 세라믹으로, 광범위한 응용 분야에 신뢰할 수 있는 선택입니다.
- 스테인리스강 / 고온 합금: 이 재료들은 우수한 내구성을 제공하며, 다른 재료를 손상시킬 수 있는 환원 또는 반응성 분위기를 포함하는 공정에 필수적입니다.
- 탄화규소: 탁월한 고온 성능과 내구성으로 선택되며, 종종 가장 까다로운 열 환경에서 사용됩니다.
성능의 엔진: 가열 및 단열
튜브가 공정을 담고 있는 동안, 로 본체의 설계는 열이 얼마나 효과적이고 일관되게 전달되고 유지되는지를 결정합니다.
균일한 온도 분포 달성
일관되고 신뢰할 수 있는 결과는 전체 공정 영역에 걸쳐 균일한 온도에 달려 있습니다. 로의 원통형 챔버 설계는 튜브 주변에 균일한 열 분포를 자연스럽게 촉진합니다.
이는 튜브 길이를 따라 열을 균일하게 가하도록 설계된 고성능 가열 시스템에 의해 더욱 향상되어, 결과를 손상시킬 수 있는 뜨거운 지점이나 차가운 지점을 제거합니다.
단열의 중요한 역할
효율적인 단열은 잘 설계된 로의 특징입니다. 고품질 단열은 주변 환경으로의 열 손실을 최소화합니다.
이는 에너지 효율성을 향상시킬 뿐만 아니라, 더 중요하게는 챔버 내의 온도 안정성을 향상시킵니다. 견고한 단열은 내구성 있는 전체 구조와 결합되어 로가 가혹한 조건을 견디고 긴 서비스 수명을 제공하도록 보장합니다.
장단점 이해하기
모든 설계 선택에는 장단점이 있습니다. 이러한 타협을 인식하는 것이 특정 목표에 맞는 올바른 장비를 선택하는 데 중요합니다.
튜브 치수: 효율성 대 혼합
긴 튜브와 짧은 튜브 사이의 결정은 직접적인 장단점입니다. 반응 효율성을 극대화하는 긴 튜브는 빠르고 난류적인 기체 혼합이 필요한 공정에는 적합하지 않을 수 있습니다. 공정 요구 사항에 따라 한 가지 특성을 다른 특성보다 우선시해야 합니다.
튜브 재료: 순도 대 내구성
고순도 석영 튜브는 민감한 반도체 작업에 완벽하지만, 열적 또는 기계적 스트레스에 쉽게 파손될 수 있습니다. 내구성 있는 스테인리스강 튜브는 가혹한 조건을 견딜 수 있지만, 초고순도 공정에 금속 오염 물질을 유입할 수 있습니다.
분할 설계: 접근성 대 밀봉
분할관형로의 주요 장점은 힌지형으로 두 부분으로 나뉘는 설계로, 복잡한 샘플 홀더나 큰 부품을 삽입하는 데 탁월한 접근성을 제공합니다.
내재된 장단점은 밀봉입니다. 현대적인 설계는 우수한 밀봉 메커니즘을 특징으로 하지만, 솔리드 일체형 로보다 이음새를 따라 완벽하고 기밀한 밀봉을 보장하는 것이 더 복잡합니다. 이는 제어된 저압 분위기를 요구하는 공정에 대한 중요한 고려 사항입니다.
귀하의 공정에 맞는 올바른 선택하기
귀하의 특정 응용 분야는 이상적인 로 구성을 결정합니다. 이러한 주요 설계 측면에 대한 결정을 내릴 때 주요 목표를 지침으로 사용하십시오.
- 고순도 합성이 주된 목표인 경우: 오염을 방지하기 위해 석영 공정 튜브가 있는 로가 최선의 선택입니다.
- 장시간 반응이 주된 목표인 경우: 체류 시간을 최대화하고 공정 완료를 보장하기 위해 더 긴 튜브 길이를 우선시하십시오.
- 반응성 분위기에서 작업하는 것이 주된 목표인 경우: 화학적 환경을 견딜 수 있는 내구성 있는 스테인리스강 또는 고온 합금 튜브를 선택하십시오.
- 빠른 샘플 교환 또는 복잡한 설정이 주된 목표인 경우: 분할 튜브 설계가 필수적이지만, 대기 요구 사항에 대한 밀봉 무결성을 확인하십시오.
이러한 기본적인 설계 요소가 성능에 어떻게 영향을 미치는지 이해함으로써, 귀하는 작업에 대한 정밀하고 신뢰할 수 있는 도구로 기능하는 로를 자신 있게 선택할 수 있습니다.
요약 표:
| 설계 측면 | 성능에 대한 주요 영향 |
|---|---|
| 튜브 치수 (길이/직경) | 체류 시간과 기체 혼합에 영향을 미칩니다; 긴 튜브는 반응 효율성을 높이고, 짧은 튜브는 난류를 향상시킵니다. |
| 튜브 재료 (예: 석영, 알루미나) | 온도 한계와 화학적 호환성을 결정합니다; 순도를 위한 석영, 반응성 분위기에서의 내구성을 위한 합금. |
| 가열 시스템 | 뜨거운/차가운 지점을 방지하기 위해 균일한 온도 분포를 보장하여 일관된 결과에 중요합니다. |
| 단열 | 에너지 효율성과 온도 안정성을 향상시키며, 가혹한 조건에서 로의 수명을 연장합니다. |
| 분할 설계 | 샘플 설정에 쉽게 접근할 수 있지만, 제어된 분위기에서 기밀 작동을 위해 세심한 밀봉이 필요합니다. |
맞춤형 분할관형로로 실험실의 열처리 공정을 향상시킬 준비가 되셨나요? KINTEK은 탁월한 R&D와 자체 제조 능력을 활용하여 귀하의 고유한 요구에 맞춰진 고급 고온로 솔루션을 제공합니다. 당사의 제품 라인에는 머플로, 튜브로, 회전로, 진공 및 분위기로, CVD/PECVD 시스템이 포함되며, 이 모든 것은 강력하고 심도 있는 맞춤화 역량으로 뒷받침됩니다. 고순도 합성, 장시간 반응 또는 반응성 분위기 처리에 중점을 두든 관계없이, 귀하의 특정 응용 분야에 최적화된 성능을 제공하는 로를 설계할 수 있습니다. 지금 문의하십시오 당사가 신뢰할 수 있고 효율적인 솔루션으로 귀하의 연구 및 산업 공정을 어떻게 지원할 수 있는지 논의하십시오!

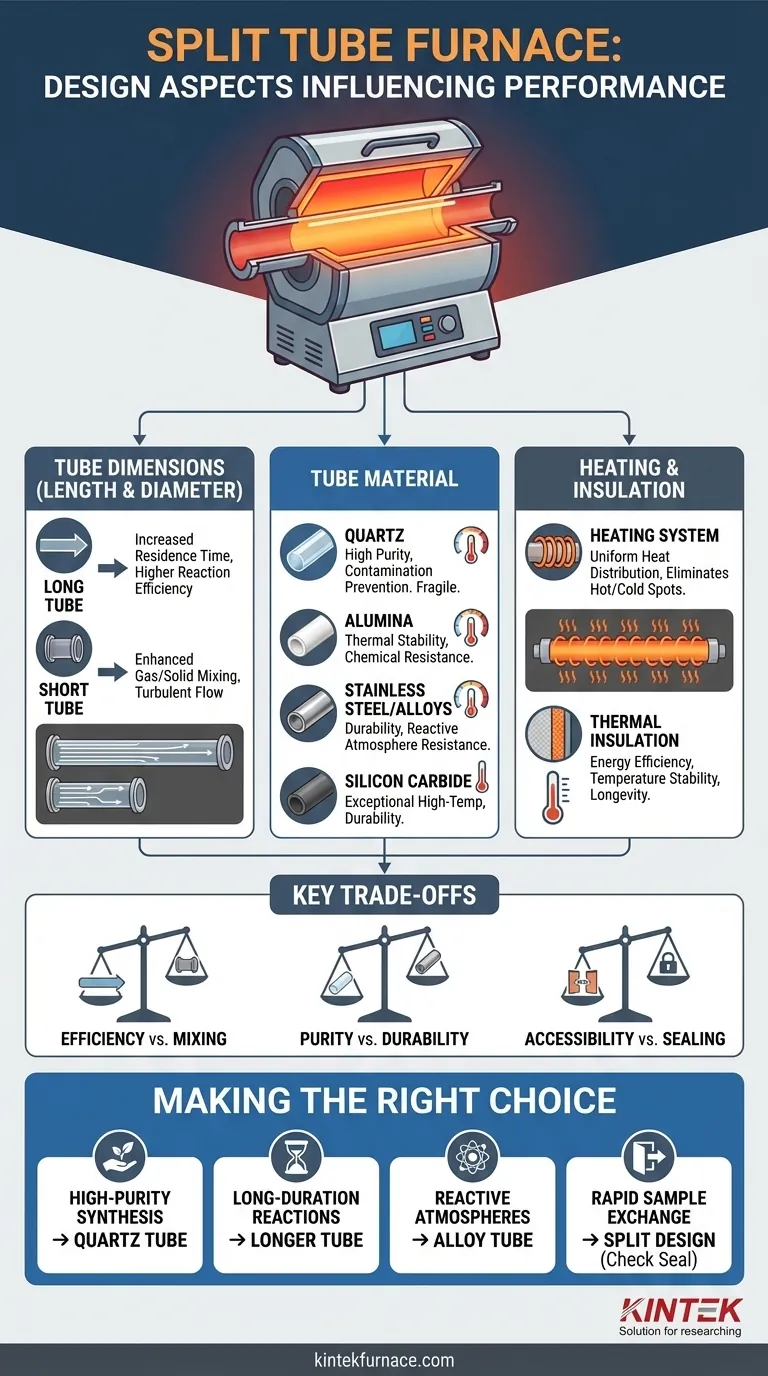

시각적 가이드
