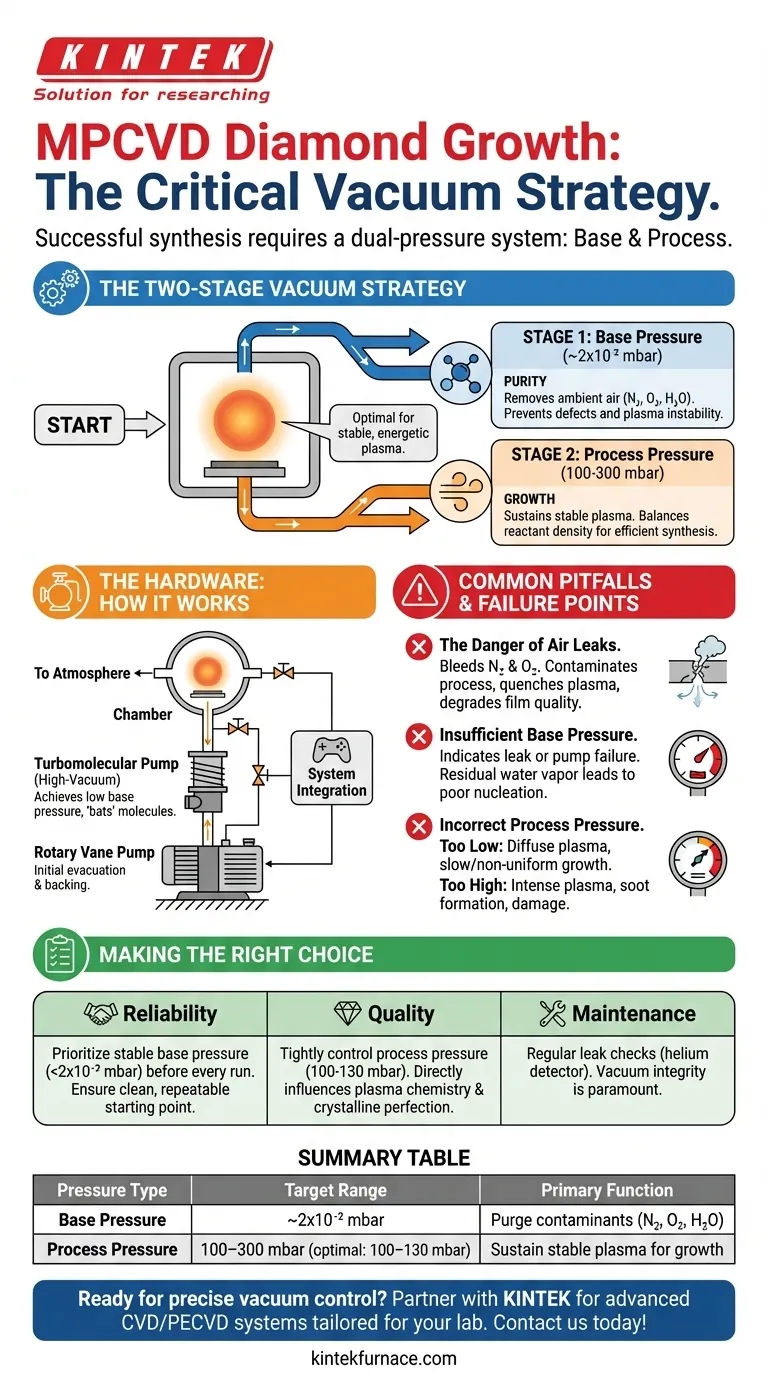

Mpcvd 성장에 필요한 진공 조건은 무엇인가요? 고품질 다이아몬드 합성을 달성하기 위한 조건

성공적인 MPCVD 다이아몬드 성장을 위해서는 진공 시스템이 두 가지 뚜렷한 압력 요구 사항을 충족해야 합니다. 첫째, 챔버에서 대기 오염 물질을 제거하기 위해 약 2x10⁻² mbar의 초기 기본 압력이 필요합니다. 둘째, 플라즈마를 유지하기 위해 성장 중에 100~300 mbar(일반적으로 100~130 mbar) 사이의 안정적인 공정 압력이 유지되어야 합니다.

이중 압력 전략은 MPCVD 진공 제어의 핵심입니다. 초기 저압은 순도를 보장하고, 이후의 더 높은 압력은 플라즈마 화학에 대한 최적의 밀도를 생성하여 다이아몬드 합성의 품질과 속도를 직접적으로 결정합니다.

2단계 진공 전략: 기본 압력 대 공정 압력

MPCVD 시스템의 진공 프로토콜은 단일 목표가 아니라 2단계 프로세스입니다. 각 단계는 고품질 다이아몬드 박막을 만드는 데 있어 뚜렷하고 중요한 목적을 수행합니다.

기준선 설정: 기본 압력의 역할 (~2x10⁻² mbar)

수소 또는 메탄과 같은 공정 가스를 도입하기 전에 챔버를 낮은 기본 압력으로 배기해야 합니다.

이 초기 펌프 다운의 목표는 순도입니다. 챔버와 가스 라인에서 주변 공기(주로 질소, 산소 및 수증기)를 강제로 제거합니다.

이러한 오염 물질을 제거하지 못하면 박막 품질 저하, 결정 격자 결함 및 플라즈마 점화 시 불안정성이 발생할 수 있습니다.

성장 환경 조성: 공정 압력의 역할 (100-300 mbar)

챔버가 정화되면 공정 가스가 도입되고 압력이 의도적으로 상승하여 일정하게 유지됩니다. 이것이 공정 압력입니다.

이 더 높은 압력은 기판 주위에 안정적이고 에너지 넘치는 플라즈마 볼을 형성하는 데 필요한 반응성 종의 농도를 달성하는 데 필요합니다.

100~300 mbar의 압력 범위는 중요한 균형을 나타냅니다. 효율적인 성장을 위한 필요한 반응성 종의 농도를 생성하기에는 충분히 높지만, 플라즈마 불안정성 또는 그을음(soot) 형성 같은 바람직하지 않은 영향을 방지하기에는 충분히 낮습니다.

하드웨어: 진공 달성 방법

이 이중 압력 요구 사항을 달성하려면 일반적으로 직렬로 작동하는 두 가지 유형의 펌프가 포함된 정교한 펌핑 시스템이 필요합니다.

러핑 펌프: 2단 로터리 베인 펌프

시스템의 주력 장비는 "러핑(roughing)" 또는 "백킹(backing)" 펌프라고도 불리는 로터리 베인 펌프입니다.

이 펌프의 임무는 대기압에서 러프 진공 범위까지 챔버를 배기하는 초기 중량 작업을 수행하는 것입니다. 그런 다음 계속 작동하여 고진공 펌프를 "백업"합니다.

고진공 펌프: 터보 분자 펌프

낮은 기본 압력 목표(2x10⁻² mbar)에 도달하려면 터보 분자 펌프("터보 펌프")가 필요합니다.

이 펌프는 빠르게 회전하는 블레이드(예: 69,000 rpm)를 사용하여 개별 가스 분자를 챔버에서 백킹 펌프 입구 쪽으로 "쳐냅니다". 질소와 같은 가스에 대해 매우 높은 압축비를 달성하여 잔류 오염 물질을 효과적으로 제거합니다.

시스템 통합 및 제어

전체 시스템은 특정 진공 하드웨어(예: KF40 포트)와 연결되며 전용 컨트롤러로 관리됩니다. 이는 펌프가 협력하여 작동하도록 보장하고 공정 가스가 챔버로 유입될 때 정밀한 압력 조절을 가능하게 합니다.

일반적인 함정 및 실패 지점

진공 시스템은 공정의 기본이며, 시스템 실패는 낮은 성장 결과의 주요 원인입니다. 일반적인 문제를 방지하기 위해 정기적인 점검이 필수적입니다.

공기 누출의 위험

씰이나 피팅의 아주 작은 누출이라도 성장 중에 챔버로 질소와 산소를 지속적으로 유입시킬 수 있습니다. 이는 공정을 오염시키고 플라즈마를 소멸시키며 다이아몬드 박막에 결함을 유입시켜 품질을 심각하게 저하시킵니다.

불충분한 기본 압력

시스템이 목표 기본 압력에 도달할 수 없다면 누출이나 펌프 고장을 나타냅니다. 그 결과 수증기와 같은 오염 물질이 챔버에 남아 핵 생성 불량 및 불일치한 성장을 초래합니다.

잘못된 공정 압력

최적의 공정 압력 범위에서 벗어나는 것은 즉각적인 결과를 초래합니다.

너무 낮을 경우: 플라즈마가 확산되고 불안정해져 성장이 매우 느려지거나 불균일해질 수 있습니다.
너무 높을 경우: 플라즈마가 수축하거나 너무 강렬해져 기상 핵 생성(그을음) 위험이 증가하고 기판이나 다이아몬드 박막이 손상될 수 있습니다.

목표에 맞는 올바른 선택

진공 매개변수는 임의적이지 않으며 합성 공정의 원하는 결과와 직접적으로 연결됩니다.

프로세스 신뢰성이 주요 초점인 경우: 모든 실행 전에 2x10⁻² mbar보다 훨씬 낮은 안정적인 기본 압력 달성을 우선시하십시오. 이는 깨끗하고 반복 가능한 시작점을 보장합니다.
다이아몬드 품질 최적화가 주요 초점인 경우: 플라즈마 화학 및 결정 완벽성에 직접적인 영향을 미치므로 공정 압력을 100~130 mbar 범위 내에서 엄격하게 제어하십시오.
시스템 유지 관리가 주요 초점인 경우: 헬륨 누출 감지기 또는 잔류 가스 분석기를 사용하여 정기적인 누출 점검 일정을 구현하십시오. 진공 무결성이 가장 중요합니다.

궁극적으로 정확하고 안정적인 진공 제어는 모든 고품질 MPCVD 다이아몬드 합성이 구축되는 필수적인 기반입니다.

요약표:

압력 유형	목표 범위	주요 기능
기본 압력	~2x10⁻² mbar	순도를 위해 오염 물질(N₂, O₂, H₂O) 제거
공정 압력	100–300 mbar (최적: 100–130 mbar)	효율적인 다이아몬드 성장을 위한 안정적인 플라즈마 유지

정밀한 진공 제어로 안정적인 MPCVD 공정을 구축할 준비가 되셨습니까? KINTEK은 탁월한 R&D와 사내 제조 역량을 활용하여 실험실에 맞춘 고급 고온로 솔루션을 제공합니다. 머플로, 튜브, 로터리 퍼니스, 진공 및 분위기 퍼니스, CVD/PECVD 시스템을 포함한 당사의 제품군은 고유한 실험 요구 사항을 충족하기 위한 심층적인 맞춤화 기능으로 뒷받침됩니다. 안정성과 순도를 위해 설계된 시스템으로 완벽한 다이아몬드 성장을 보장하십시오. MPCVD 요구 사항에 대해 논의하려면 오늘 저희에게 연락하십시오!
