Cvd 공정의 유형은 무엇입니까? 박막 증착을 위한 주요 방법 탐색

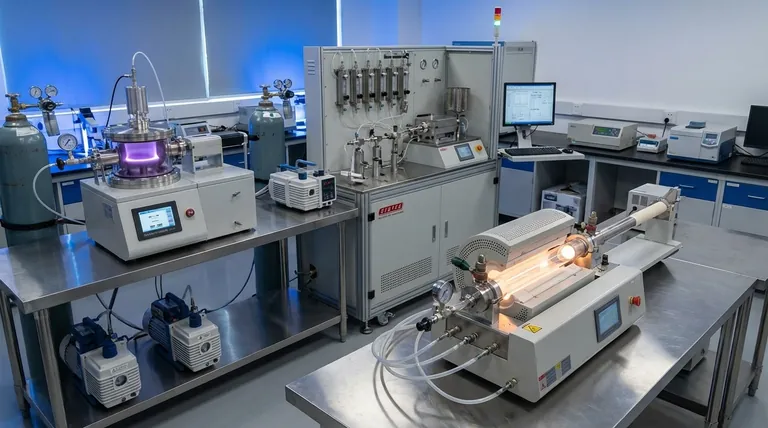

본질적으로 화학 기상 증착(CVD)은 고성능 박막 및 코팅을 생성하는 데 사용되는 공정군입니다. 다양한 유형의 CVD는 주로 화학 반응을 구동하는 데 사용되는 에너지원(열, 플라즈마), 작동 압력(대기압 또는 저압), 그리고 사용되는 특정 화학 전구체에 의해 구별됩니다. 가장 일반적인 산업 변형으로는 저압 CVD(LPCVD), 플라즈마 강화 CVD(PECVD), 금속 유기 CVD(MOCVD)가 있습니다.

모든 증착 공정의 근본적인 과제는 기판 표면에서 화학 반응을 제어하는 것입니다. 다양한 유형의 CVD는 경쟁하는 기술이 아니라, 증착 온도, 필름 품질, 비용 및 재료 호환성 간의 균형을 맞추도록 최적화된 특수 솔루션의 도구 상자입니다.

기본 사항: CVD 공정이란 무엇입니까?

모든 CVD 공정은 필름을 층별로 구축하기 위한 공통된 일련의 이벤트를 공유합니다. 이 기초를 이해하는 것이 다양한 기술을 구별하는 핵심입니다.

증착의 네 단계

수송: 전구체 가스가 반응 챔버로 유입되어 기판 쪽으로 확산됩니다.
흡착: 전구체 가스 분자가 기판 표면에 달라붙습니다.
반응: 가열된 표면에서 흡착된 분자가 화학 반응을 겪어 원하는 고체 필름과 기체 부산물을 형성합니다.
탈착: 기체 부산물이 표면에서 분리되어 챔버 밖으로 배출됩니다.

CVD의 "유형"은 이 4단계 공정을 관리하고 에너지를 공급하는 방식에 따라 정의됩니다.

작동 원리에 따른 주요 CVD 분류

CVD 공정을 분류하는 주요 방법은 압력, 사용되는 에너지원, 그리고 화학 전구체의 유형을 중심으로 이루어집니다.

압력 기반 방법: APCVD 대 LPCVD

압력은 증착 속도와 품질에 직접적인 영향을 미칩니다.

대기압 CVD (APCVD): 이 공정은 일반 대기압에서 작동합니다. 매우 높은 증착 속도와 높은 처리량을 허용하여 비용 효율적입니다. 그러나 이 압력에서의 가스 흐름 역학은 필름 균일성을 저하시킬 수 있습니다.
저압 CVD (LPCVD): 부분 진공 상태에서 작동함으로써 LPCVD는 기상 반응을 크게 줄입니다. 이를 통해 전구체 분자가 기판을 훨씬 더 균일하게 덮을 수 있어 뛰어난 필름 균일성과 복잡한 3차원 구조를 코팅하는 능력을 제공합니다. 단점은 일반적으로 증착 속도가 더 느리다는 것입니다.

에너지원 방법: 열 대 플라즈마 강화 (PECVD)

시스템에 제공되는 에너지는 반응에 필요한 온도를 결정합니다.

열 CVD: 이것은 가장 전통적인 형태로, 기판을 고온(종종 600°C 이상)으로 가열하여 화학 결합을 끊는 데 필요한 열 에너지를 제공합니다. 매우 순도가 높고 고품질의 필름을 생산합니다. 주요 한계는 고온이 플라스틱이나 특정 전자 부품과 같은 많은 기판을 손상시킬 수 있다는 것입니다.
플라즈마 강화 CVD (PECVD): 이 기술은 전기장을 사용하여 플라즈마(이온화된 가스)를 생성합니다. 플라즈마의 고에너지 전자는 훨씬 낮은 온도(일반적으로 200-400°C)에서 전구체 가스를 분해합니다. 이로 인해 PECVD는 온도에 민감한 재료에 필름을 증착하는 데 필수적입니다.

전구체 기반 방법: MOCVD

때로는 공정이 관련된 고유한 화학 반응에 의해 정의됩니다.

금속 유기 CVD (MOCVD): 이 매우 다재다능한 공정은 금속 유기 화합물을 전구체로 사용합니다. MOCVD는 LED, 레이저 다이오드, 고주파 트랜지스터와 같은 고성능 응용 분야에 중요한 복합 반도체를 제조하는 데 중요한 역할을 합니다.

특수 및 고급 CVD 기술

주요 분류 외에도 특정 목표를 위한 몇 가지 중요한 변형이 존재합니다.

원자층 증착(ALD): 궁극적인 정밀도

ALD는 CVD의 고급 하위 클래스로 간주될 수 있습니다. 화학 반응을 자가 제한적인 단일층 단계의 순서로 분리합니다. 이는 필름 두께 및 적합성에 대한 비할 데 없는 원자 수준의 제어를 제공하지만, 매우 낮은 증착 속도라는 단점이 있습니다.

반응기 설계: 핫월 대 콜드월

반응기의 열 설계도 공정을 정의합니다.

핫월 CVD: 벽과 기판을 포함한 전체 챔버가 가열됩니다. 이는 한 번에 여러 기판에 걸쳐 우수한 온도 균일성을 촉진하여 LPCVD를 통한 배치 처리에 이상적입니다. 단점은 챔버 벽에 원치 않는 필름 증착이 발생하여 자주 청소해야 한다는 것입니다.
콜드월 CVD: 기판(및 그 홀더)만 직접 가열되고 챔버 벽은 차갑게 유지됩니다. 이는 원치 않는 벽 증착을 최소화하며 단일 웨이퍼 연구 및 MOCVD 시스템에서 흔히 사용됩니다.

틈새 응용 분야: 핫 필라멘트 CVD (HFCVD)

이 방법은 가열된 와이어(필라멘트)를 사용하여 전구체 가스를 열적으로 분해합니다. 주요 응용 분야는 고품질 다결정 다이아몬드 필름의 합성입니다.

장단점 이해

CVD 공정을 선택하는 것은 상충되는 우선순위의 균형을 맞추는 엔지니어링 결정입니다. 단 하나의 "최고"의 방법은 없습니다.

온도 대 기판 호환성

열 CVD와 같은 고온 공정은 우수한 결정 품질을 생산하지만 많은 재료와 호환되지 않습니다. 저온 PECVD는 민감한 기판에 대한 다용성을 제공하지만, 다른 특성(예: 더 높은 수소 함량)을 가진 필름을 생성할 수 있습니다.

균일성 대 처리량

LPCVD는 우수한 균일성과 배치로 많은 기판을 코팅할 수 있는 능력을 제공하지만 공정은 상대적으로 느립니다. APCVD는 훨씬 빠르고 간단하지만 동일한 수준의 필름 일관성을 달성하기 어렵습니다.

제어 대 비용 및 복잡성

간단한 APCVD 시스템은 비교적 저렴합니다. 대조적으로 MOCVD 및 ALD 시스템은 매우 복잡하고 비싸지만 다른 방법으로는 달성할 수 없는 수준의 화학적 및 두께 제어를 제공합니다.

목표에 맞는 CVD 공정 선택

응용 분야의 주요 요구 사항이 선택을 안내해야 합니다.

간단한 코팅에 대한 높은 처리량과 낮은 비용이 주요 초점이라면: APCVD가 가장 경제적인 선택인 경우가 많습니다.
전자 제품에 대한 높은 필름 균일성과 순도가 주요 초점이라면: LPCVD는 폴리실리콘 및 질화실리콘과 같은 재료에 대한 고전적인 주력 장비입니다.
폴리머 또는 미리 제작된 장치와 같은 온도에 민감한 기판에 증착하는 경우: PECVD가 필요한 솔루션입니다.
광전자 공학용 고품질 복합 반도체를 성장시켜야 하는 경우: MOCVD는 업계 표준 기술입니다.
고급 마이크로 전자 공학용 원자 스케일에서 필름 두께에 대한 절대적인 제어가 목표라면: 느린 속도에도 불구하고 ALD가 유일하게 실행 가능한 옵션입니다.

이러한 핵심 원리와 장단점을 이해함으로써 기술적 및 경제적 목표에 완벽하게 부합하는 증착 기술을 자신 있게 선택할 수 있습니다.

요약표:

CVD 유형	주요 특징	일반적인 응용 분야
LPCVD	저압, 높은 균일성, 배치 처리	전자 제품, 폴리실리콘 필름
PECVD	저온, 플라즈마 강화, 다용도	온도에 민감한 기판, 코팅
MOCVD	금속 유기 전구체, 고품질 반도체	LED, 레이저 다이오드, 트랜지스터
APCVD	대기압, 높은 처리량, 비용 효율적	간단한 코팅, 대량 생산
ALD	원자 수준 제어, 높은 적합성, 느린 증착	고급 마이크로 전자 공학, 정밀 필름
