튜브 전기로의 세 가지 주요 유형은 무엇인가요? 실험실에 적합한 전기로를 선택하세요

고온 재료 가공의 세계에서, 튜브 전기로는 주로 물리적 방향과 샘플 취급 방식에 따라 세 가지 주요 유형으로 분류됩니다. 세 가지 주요 유형은 수평식, 수직식, 회전식 튜브 전기로입니다. 각 설계는 샘플 형태, 열 전달 및 분위기 제어와 관련된 특정 문제 해결을 위해 제작되었습니다.

수평식, 수직식 또는 회전식 튜브 전기로 중 선택하는 것은 우수한 기술에 관한 것이 아니라 전기로의 물리적 설계와 특정 재료 및 공정 요구 사항을 일치시키는 것에 관한 것입니다. 방향은 샘플 고정, 분위기 흐름 및 열 전달 역학을 결정합니다.

핵심 설계 이해하기

많은 기능이 겹치지만, 공정 튜브의 근본적인 방향이 가장 중요한 차별 요소입니다. 이 선택은 샘플 로딩 방식부터 열 및 주변 분위기와의 상호 작용 방식까지 모든 것에 영향을 미칩니다.

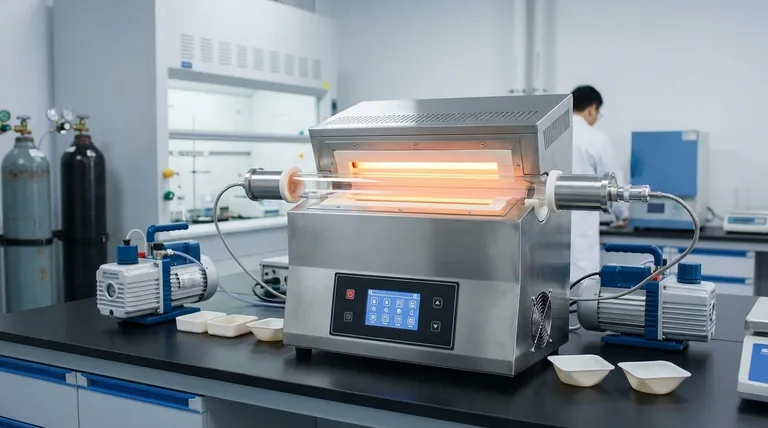

수평식 튜브 전기로: 표준 작업마

수평식 튜브 전기로는 가장 일반적인 구성입니다. 지면과 평행하게 배향된 공정 튜브를 특징으로 하며, 그 주위를 발열체가 둘러싸고 있습니다.

일반적으로 세라믹 또는 석영 보트(boat)에 담긴 샘플은 가열 영역의 중앙으로 밀어 넣어집니다. 이 설계는 간단하고 로딩 및 언로딩이 용이하며, 광범위한 정적 응용 분야에 탁월한 다용성을 제공합니다.

수직식 튜브 전기로: 중력과 균일성

수직식 튜브 전기로에서는 공정 튜브가 지면에 수직으로 배향됩니다. 샘플은 뜨거운 영역에 매달리거나 상단에서 로딩되어 지지대에 놓일 수 있습니다.

이 방향은 중력을 유리하게 활용하므로, 담길 필요가 있는 느슨한 분말이나 과립 처리에 이상적입니다. 또한 고온에서 샘플을 떨어뜨리거나 급랭(quenching)하는 실험에 선호되는 설계입니다.

회전식 튜브 전기로: 동적 공정을 위해

회전식 튜브 전기로는 작동 중에 튜브가 약간 기울어지고 회전하는 특수 설계입니다. 이는 회전 가마(rotary kiln)라고도 합니다.

지속적인 회전은 재료를 뒤섞어 모든 입자가 열 및 공정 분위기에 균일하게 노출되도록 합니다. 이러한 동적 혼합은 분말 배치의 균일한 반응이 중요한 소성(calcination) 또는 열분해(pyrolysis)와 같은 공정에 필수적입니다.

고려해야 할 주요 작동 매개변수

핵심 방향 외에도 몇 가지 기술적 매개변수가 전기로의 기능을 정의합니다. 이를 이해하는 것은 특정 연구 또는 생산 목표에 전기로를 맞추는 데 중요합니다.

온도 범위 및 발열체

달성 가능한 최대 온도는 발열체 재료에 의해 결정됩니다.

칸탈(Kanthal, FeCrAl) 합금은 최대 1200°C의 온도에 사용됩니다.
탄화규소(Silicon Carbide, SiC) 소자는 최대 1500°C의 온도에 일반적입니다.
이붕화몰리브덴(Molybdenum Disilicide, MoSi2) 소자는 최대 1800°C에 도달하는 가장 높은 온도에 필요합니다.

가열 구역 (단일 대 다중 구역)

단일 구역(single-zone) 전기로는 하나의 균일한 열 영역을 만드는 것을 목표로 하며, 이는 대부분의 표준 열처리에 적합합니다.

다중 구역(multi-zone) 전기로(두 개, 세 개 이상의 구역을 가짐)는 튜브의 다른 부분에 대해 독립적인 제어 장치를 갖습니다. 이를 통해 정밀한 온도 구배를 생성할 수 있으며, 이는 화학 기상 증착(CVD) 및 결정 성장과 같은 공정에 매우 중요합니다.

분위기 및 진공 제어

대부분의 튜브 전기로는 제어된 분위기에서 작동하도록 설계되었습니다. 밀봉 플랜지 또는 끝 캡은 산화를 방지하기 위해 불활성 가스(예: 아르곤)를 도입하거나 특정 화학 공정을 위해 반응성 가스를 도입할 수 있도록 합니다.

또한 진공 펌에 연결하여 낮은(대략적인 진공) 또는 높은 진공(최대 10⁻⁵ torr)을 달성할 수 있으며, 이는 대기 오염 물질을 제거하는 데 필수적입니다.

상충 관계 이해하기

각 설계에는 고유한 장점과 단점이 있습니다. 이를 인지하는 것이 공정 실패를 피하고 정보에 입각한 투자를 하는 데 중요합니다.

수평식: 단순성 대 샘플 접촉

주된 장점은 단순성과 사용 편의성입니다. 그러나 샘플이 튜브 바닥 표면에 놓이게 되어 고온에서 튜브 재료에 달라붙거나 반응할 수 있으며, 샘플 자체를 통해 약간의 온도 구배가 발생할 수 있습니다.

수직식: 순도 대 로딩 복잡성

수직식 설계는 샘플이 튜브 벽에 접촉하는 것을 방지하고 교란되어서는 안 되는 분말을 처리하는 데 탁월합니다. 주된 단점은 로딩 및 언로딩이 더 까다로울 수 있으며, 전기로가 더 많은 수직 실험실 공간을 필요로 한다는 것입니다.

회전식: 혼합 대 기계적 복잡성

이 설계는 배치(batch) 공정을 위해 비교할 수 없는 혼합을 제공합니다. 상충되는 점은 기계적 복잡성입니다. 분위기 및 진공 제어를 위해 필요한 회전 씰은 잠재적인 고장 지점이 될 수 있으며 정적 시스템보다 유지 관리가 더 어려울 수 있습니다.

공정에 적합한 선택하기

최종 결정은 재료의 물리적 특성과 열 공정의 목표에 의해 주도되어야 합니다.

단단한 샘플이나 웨이퍼의 정적 열처리에 중점을 둔다면 (예: 어닐링, CVD): 수평식 튜브 전기로가 가장 간단하고 비용 효율적인 솔루션을 제공합니다.
분말 처리, 샘플-튜브 접촉 방지 또는 드롭/급랭 실험 수행에 중점을 둔다면: 수직식 튜브 전기로가 샘플 배치 및 열역학적 제어에 대해 우수한 기능을 제공합니다.
과립 재료 배치 전체에서 균일한 반응을 달성하는 데 중점을 둔다면 (예: 소성): 회전식 튜브 전기로만이 필요한 지속적인 혼합을 제공하는 유일한 설계입니다.

궁극적으로, 올바른 튜브 전기로를 선택하는 것은 재료의 형태와 원하는 가공 결과에 대한 명확한 정의로 시작됩니다.

요약표:

유형	주요 특징	이상적인 응용 분야
수평식	쉬운 로딩, 다용성, 정적 처리	어닐링, CVD, 일반 열처리
수직식	중력 보조, 최소한의 샘플 접촉	분말 처리, 드롭/급랭 실험
회전식	지속적인 회전, 균일한 혼합	소성, 열분해, 배치 반응
