Pecvd 공정의 주요 단계는 무엇입니까? 저온 박막 증착 마스터하기

핵심적으로, 플라즈마 강화 화학 기상 증착(PECVD) 공정은 다섯 가지 개별 단계를 포함합니다. 반응 가스를 진공 챔버에 도입하는 것으로 시작하여, 플라즈마를 생성하기 위해 전계를 인가합니다. 이 플라즈마에서 생성된 반응성 종은 기판 표면으로 이동하여 화학 반응을 통해 고체 막을 형성하고, 마지막으로 기체 부산물은 펌핑되어 제거됩니다.

PECVD는 단순히 일련의 단계가 아닙니다. 이는 재료 과학의 근본적인 문제에 대한 전략적인 해결책입니다. 높은 열 대신 에너지 풍부 플라즈마를 사용하여 저온에서 고품질 박막을 생성할 수 있어, 기존 증착 방법으로 손상될 수 있는 재료를 코팅할 수 있게 합니다.

핵심 원리: 극심한 열 없이 에너지 공급

기존의 화학 기상 증착(CVD)에서는 전구체 가스를 분해하고 기판에서 화학 반응을 시작하는 데 필요한 에너지를 공급하기 위해 극도로 높은 온도가 필요합니다.

PECVD는 이러한 에너지 역학을 근본적으로 변화시킵니다. 열 에너지에만 의존하는 대신, 일반적으로 무선 주파수(RF)의 전계를 통해 에너지를 도입합니다. 이 전계는 저압 가스를 이온화된 물질 상태인 플라즈마로 점화시켜, 전자, 이온 및 고반응성 중성 종의 혼합물을 포함하게 합니다.

이 플라즈마는 증착 공정의 원동력이 됩니다. 플라즈마가 포함하는 반응성 종은 기존 열 CVD 공정에서 필요한 1000°C 이상에 비해, 종종 350-600°C 범위의 훨씬 낮은 기판 온도에서 반응하여 막을 형성하기에 충분한 에너지를 가지고 있습니다.

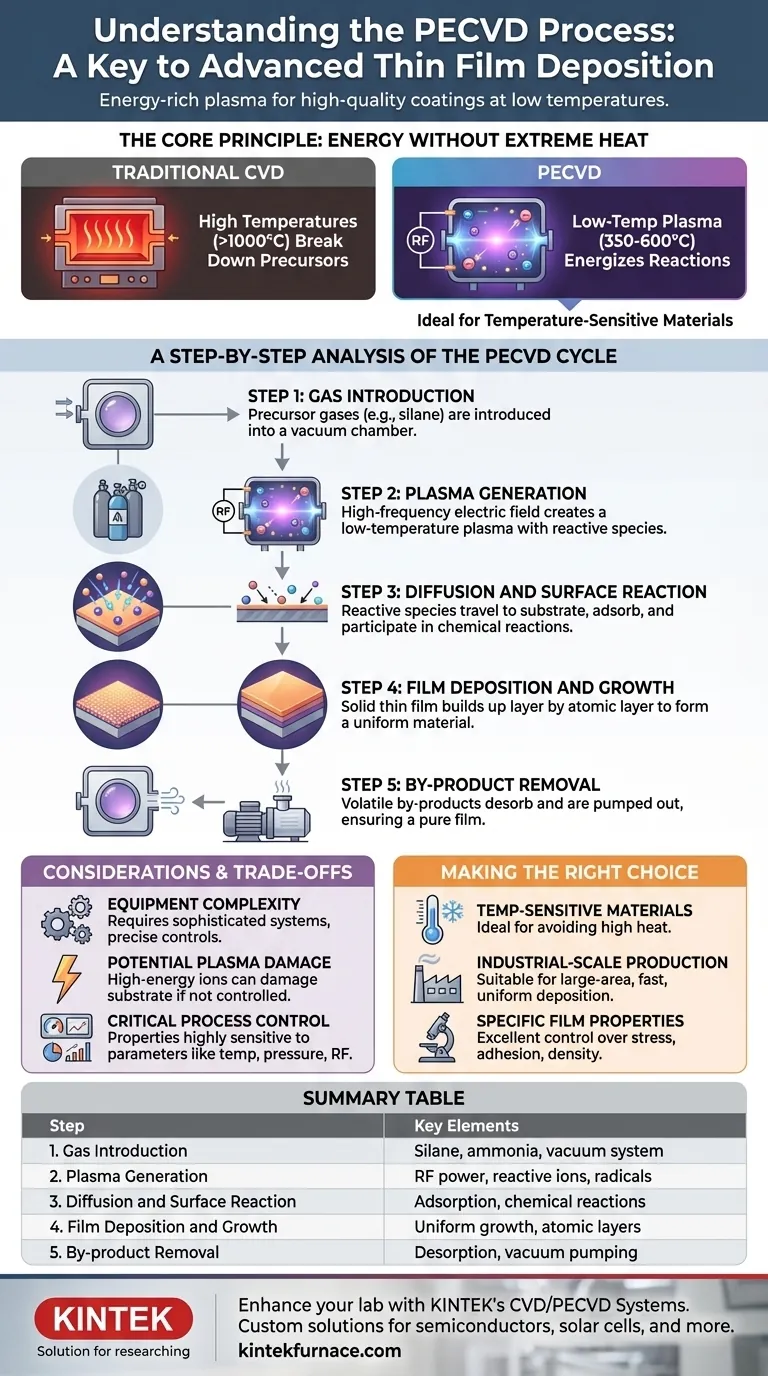

PECVD 사이클의 단계별 분석

PECVD 공정의 각 단계는 최종 막이 두께, 조성 및 품질에 대한 정확한 사양을 충족하도록 신중하게 제어됩니다.

1단계: 가스 도입

기판을 반응 챔버 안에 넣고 진공을 설정한 후, 하나 이상의 전구체 가스가 도입됩니다. 이 가스에는 최종 막에 필요한 원자(예: 실리콘 막을 위한 실란, 또는 질화규소 막을 위한 실란과 암모니아)가 포함되어 있습니다.

2단계: 플라즈마 생성

챔버 내 전극에 고주파 전계가 인가됩니다. 이 전계는 가스 분자를 활성화시켜 전자를 떼어내고, 화학적으로 반응성이 높은 이온과 라디칼로 가득 찬 빛나는 저온 플라즈마를 생성합니다.

3단계: 확산 및 표면 반응

플라즈마에서 생성된 고반응성 종은 진공을 통해 확산하거나 이동하여 기판 표면을 충격합니다. 일단 거기에 도달하면, 흡착(표면에 달라붙음)하여 일련의 화학 반응에 참여합니다.

4단계: 막 증착 및 성장

이러한 표면 반응의 생성물은 비휘발성 고체 물질이 되도록 설계됩니다. 이 물질은 기판 위에 원자층 단위로 쌓여 균일하고 견고한 박막을 형성합니다.

5단계: 부산물 제거

화학 반응은 또한 제거되어야 하는 휘발성 부산물을 생성합니다. 이러한 기체 폐기물은 표면에서 탈착되어 진공 시스템에 의해 챔버 밖으로 지속적으로 펌핑되어 순수하고 오염되지 않은 막을 보장합니다.

장단점 및 고려 사항 이해

강력하지만, PECVD가 만능 해결책은 아닙니다. 그 한계를 이해하는 것이 효과적으로 사용하는 데 중요합니다.

장비 복잡성

PECVD 시스템은 다른 일부 증착 방법보다 복잡합니다. 정교한 진공 챔버, 정밀한 가스 유량 제어기, 안정적인 RF 전원 공급 장치 및 매칭 네트워크가 필요하며, 이는 상당한 자본 투자를 의미할 수 있습니다.

플라즈마 손상 가능성

이 공정을 매우 효과적으로 만드는 고에너지 이온은 적절하게 제어되지 않으면 기판이나 성장하는 막에 손상을 줄 수도 있습니다. 증착 속도와 막 품질의 균형을 맞추고 이온 유도 결함을 최소화하기 위해 플라즈마 출력과 가스 압력을 최적화하는 것이 중요합니다.

공정 제어의 중요성

증착된 막의 최종 특성(예: 응력, 밀도, 화학 조성)은 공정 매개변수에 매우 민감합니다. 온도, 압력, 가스 유량 또는 RF 전력의 작은 변화라도 결과에 크게 영향을 미칠 수 있으므로 세심한 공정 개발 및 제어가 필요합니다.

목표에 맞는 올바른 선택

PECVD가 올바른 도구인지 여부를 결정하는 것은 전적으로 특정 재료 및 성능 요구 사항에 달려 있습니다.

온도에 민감한 재료 코팅에 중점을 둔다면: PECVD는 플라즈마 기반 에너지원이 기존 CVD의 고열을 피하기 때문에 이상적인 선택입니다.
산업 규모 생산에 중점을 둔다면: PECVD는 넓은 면적의 기판을 처리하고 빠르고 균일한 증착을 달성할 수 있으므로 태양 전지, 디스플레이 및 반도체 제조에 매우 적합합니다.
특정 막 특성 달성에 중점을 둔다면: PECVD는 플라즈마 및 공정 매개변수의 정밀한 조정을 통해 막 응력, 접착력 및 밀도에 대한 뛰어난 제어 기능을 제공합니다.

궁극적으로 PECVD는 열적 제약과 막 품질이 가장 중요한 경우에 고급 표면을 엔지니어링하기 위한 강력하고 다재다능한 방법을 제공합니다.

요약 표:

단계	설명	주요 요소
1. 가스 도입	전구체 가스가 진공 챔버에 도입됩니다.	실란, 암모니아, 진공 시스템
2. 플라즈마 생성	전계가 저온 플라즈마를 생성합니다.	RF 전력, 반응성 이온, 라디칼
3. 확산 및 표면 반응	반응성 종이 이동하여 기판에 흡착됩니다.	흡착, 화학 반응
4. 막 증착 및 성장	고체 박막이 기판 위에 층별로 형성됩니다.	균일한 성장, 원자층
5. 부산물 제거	휘발성 부산물은 챔버 밖으로 펌핑됩니다.	탈착, 진공 펌핑
