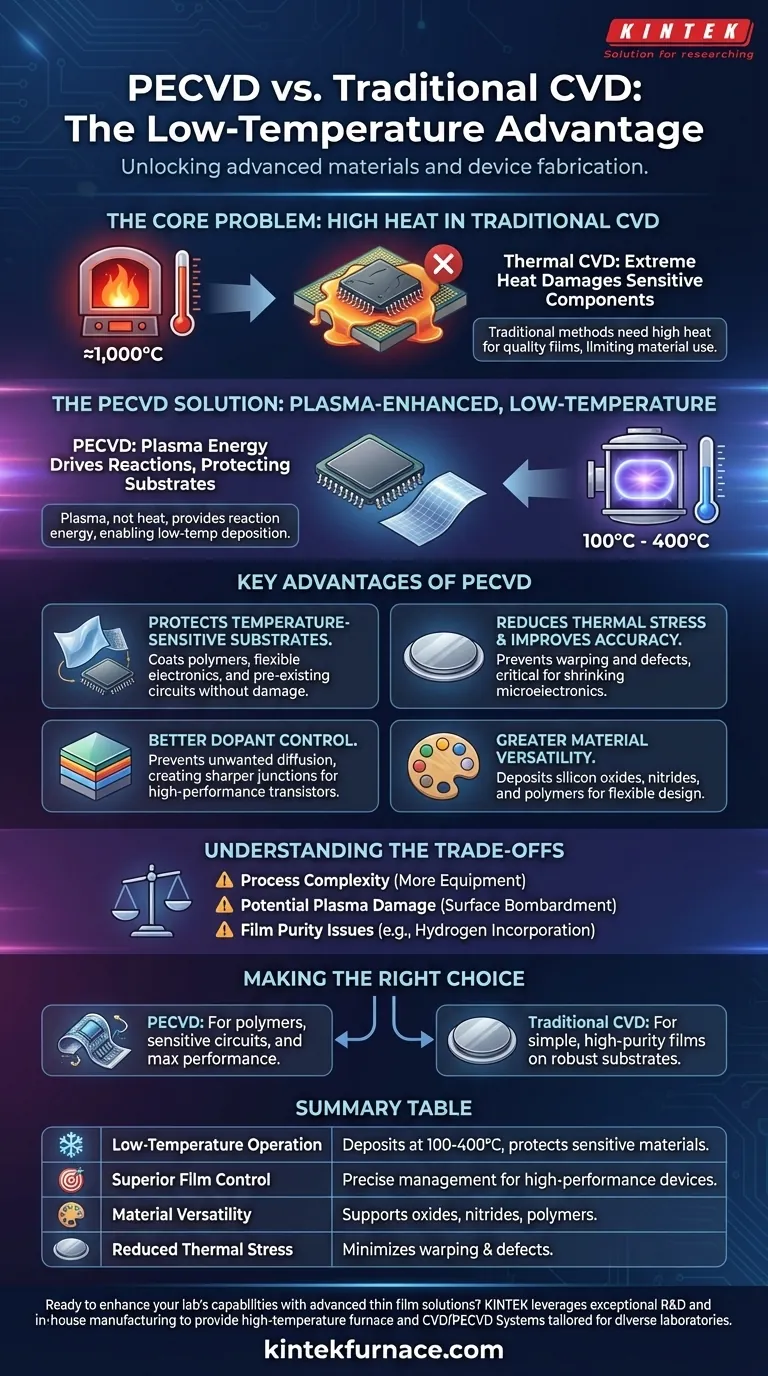

기존 방식에 비해 PECVD의 주요 장점은 무엇인가요?낮은 온도, 더 나은 필름

플라즈마 강화 화학 기상 증착(PECVD)은 기존 화학 기상 증착에 비해 상당한 이점을 제공합니다. 화학 기상 증착 방법보다 특히 온도 민감도, 재료의 다양성, 필름 품질 측면에서 우수합니다.플라즈마를 사용하여 화학 반응을 활성화하는 PECVD는 훨씬 낮은 온도에서 증착이 가능하면서도 우수한 필름 특성을 유지할 수 있습니다.따라서 최신 마이크로 일렉트로닉스, 유연한 기판 및 정밀한 도펀트 제어가 필요한 애플리케이션에 이상적입니다.아래에서 이러한 이점을 자세히 살펴보고 첨단 박막 증착에 PECVD가 선호되는 이유를 이해해 보세요.

핵심 포인트 설명:

1. 낮은 증착 온도(100°C-400°C)

   • 기존 CVD는 종종 고온(600°C-1000°C)이 필요하기 때문에 기판 옵션이 제한적입니다.PECVD의 플라즈마 활성화는 에너지 요구량을 줄여 플라스틱, 폴리머, 전처리된 반도체 웨이퍼와 같이 온도에 민감한 재료에 증착할 수 있습니다.
   • 예시 :유연한 전자제품과 OLED 디스플레이는 녹거나 뒤틀림 없이 플라스틱 기판을 코팅하는 PECVD의 이점을 누릴 수 있습니다.

2. 더 넓은 기판 호환성

   • PECVD는 저융점 재료(예: 폴리이미드)와 멀티스택 디바이스의 섬세한 레이어를 포함하여 사용 가능한 기판의 범위를 확장합니다.
   • 중요한 이유 :이러한 다목적성은 웨어러블 기술, 생체 의료 센서 및 경량 항공 우주 부품의 혁신을 지원합니다.

3. 우수한 필름 특성

   • PECVD를 통해 증착된 필름은 우수한 접착력, 균일성 및 전기적 특성(예: 낮은 결함 밀도, 제어된 응력)을 나타냅니다.
   • 주요 응용 분야 :마이크로전자 회로는 디바이스 성능에 중요한 고품질 절연(SiO₂) 또는 전도성(SiNₓ) 층을 위해 PECVD에 의존합니다.

4. 마이크로일렉트로닉스를 위한 향상된 도펀트 제어

   • 낮은 온도로 도펀트 확산을 방지하여 트랜지스터와 MEMS 디바이스에서 정밀한 도핑 프로파일을 구현할 수 있습니다.
   • 영향 :IC의 소형화를 지원하고 고급 노드(예: FinFET)의 수율을 향상시킵니다.

5. 재료 다양성

   • PECVD는 전구체 휘발성에 의해 제한되는 기존 CVD에 비해 더 다양한 재료(예: 비정질 실리콘, 다이아몬드와 유사한 탄소)를 증착할 수 있습니다.
   • 사용 사례 :태양 전지는 효율적인 반사 방지 및 패시베이션 레이어를 위해 PECVD를 활용합니다.

6. 최신 제조를 위한 확장성

   • 고종횡비 구조(예: 3D IC의 TSV)를 위한 배치 처리 및 컨포멀 코팅과 호환됩니다.
   • 산업 동향 :IoT 및 5G 기술에서 더 작고 복잡한 디바이스에 대한 수요에 부응합니다.

플라즈마 에너지를 통합하여 열 CVD의 한계를 해결하고 정밀도, 유연성, 효율성의 균형을 제공하는 PECVD.이 기술로 다음 박막 애플리케이션을 간소화할 수 있는 방법을 고려해 보셨나요?실험실 규모의 연구부터 대량 생산에 이르기까지 PECVD의 장점은 산업 전반에 걸쳐 조용히 혁신을 가능하게 합니다.

요약 표:
