플라즈마 강화 화학 기상 증착(PECVD)은 특히 최신 반도체 및 박막 응용 분야에서 저압 화학 기상 증착(LPCVD)에 비해 몇 가지 중요한 이점을 제공합니다.주요 이점으로는 온도에 민감한 기판을 보호하고 소자 층의 열 스트레스를 줄여주는 현저히 낮은 공정 온도(200-400°C 대 425-900°C)가 있습니다.또한 PECVD는 플라즈마 강화 반응을 통해 필름 품질을 향상시키면서 경쟁력 있는 증착 속도를 유지하므로 첨단 실리콘 디바이스에 더 적합합니다.또한 박막 재료 특성을 더 잘 제어할 수 있고 에너지 소비를 줄여 처리량과 운영 효율을 향상시킵니다.
핵심 포인트 설명:
-
낮은 공정 온도
-
PECVD는 200-400°C에서 작동하며, LPCVD의 425-900°C 범위보다 훨씬 낮습니다.이는 다음과 같은 경우에 매우 중요합니다:
- 온도에 민감한 재료(예: 폴리머)를 성능 저하 없이 코팅.
- 박막층에 가해지는 열 스트레스를 줄여 디바이스 무결성을 보존합니다.
- 에너지 소비를 줄여 비용 효율성을 개선합니다.
- 예시:최신 실리콘 소자는 전기적 특성을 유지하기 위해 온도에 머무르는 시간을 단축하는 이점이 있습니다.
-
PECVD는 200-400°C에서 작동하며, LPCVD의 425-900°C 범위보다 훨씬 낮습니다.이는 다음과 같은 경우에 매우 중요합니다:
-
플라즈마 강화 반응
-
열 에너지에만 의존하는 LPCVD와 달리,
화학 기상 증착
은 플라즈마를 사용하여 반응을 유도합니다.이를 통해
- 더 낮은 온도에서 더 빠른 증착 속도.
- 필름 화학량론 및 적합성을 더 잘 제어할 수 있습니다.
- 이온 충격을 통한 필름 밀도 및 접착력 향상.
-
열 에너지에만 의존하는 LPCVD와 달리,
화학 기상 증착
은 플라즈마를 사용하여 반응을 유도합니다.이를 통해
-
재료 및 공정 유연성
- PECVD는 특성(응력, 굴절률)을 조정할 수 있는 광범위한 재료(예: 질화규소, 비정질 실리콘)를 증착할 수 있습니다.
- 플렉서블 전자 제품이나 BEOL(Back-end-of-Line) 반도체 제조와 같이 저온 공정이 필요한 애플리케이션에 이상적입니다.
-
처리량 및 확장성
- 온도가 낮아 사이클 시간이 단축되고 처리량이 증가합니다.
- 기판 뒤틀림이나 층간 확산의 위험이 줄어들어 수율이 향상됩니다.
-
에너지 효율성
- 플라즈마 활성화로 고온 용광로에 대한 의존도를 줄여 에너지 비용을 절감합니다.
- 배치 또는 단일 웨이퍼 처리와 호환되므로 대량 생산을 위한 확장성을 제공합니다.
이러한 장점을 활용하여 PECVD는 정밀도, 재료 민감도, 효율성이 가장 중요한 첨단 제조 분야에서 LPCVD의 한계를 해결합니다.소형화 및 성능 요구 사항에 부합하는 보다 부드럽고 제어 가능한 공정으로 전환하는 업계의 변화를 반영합니다.

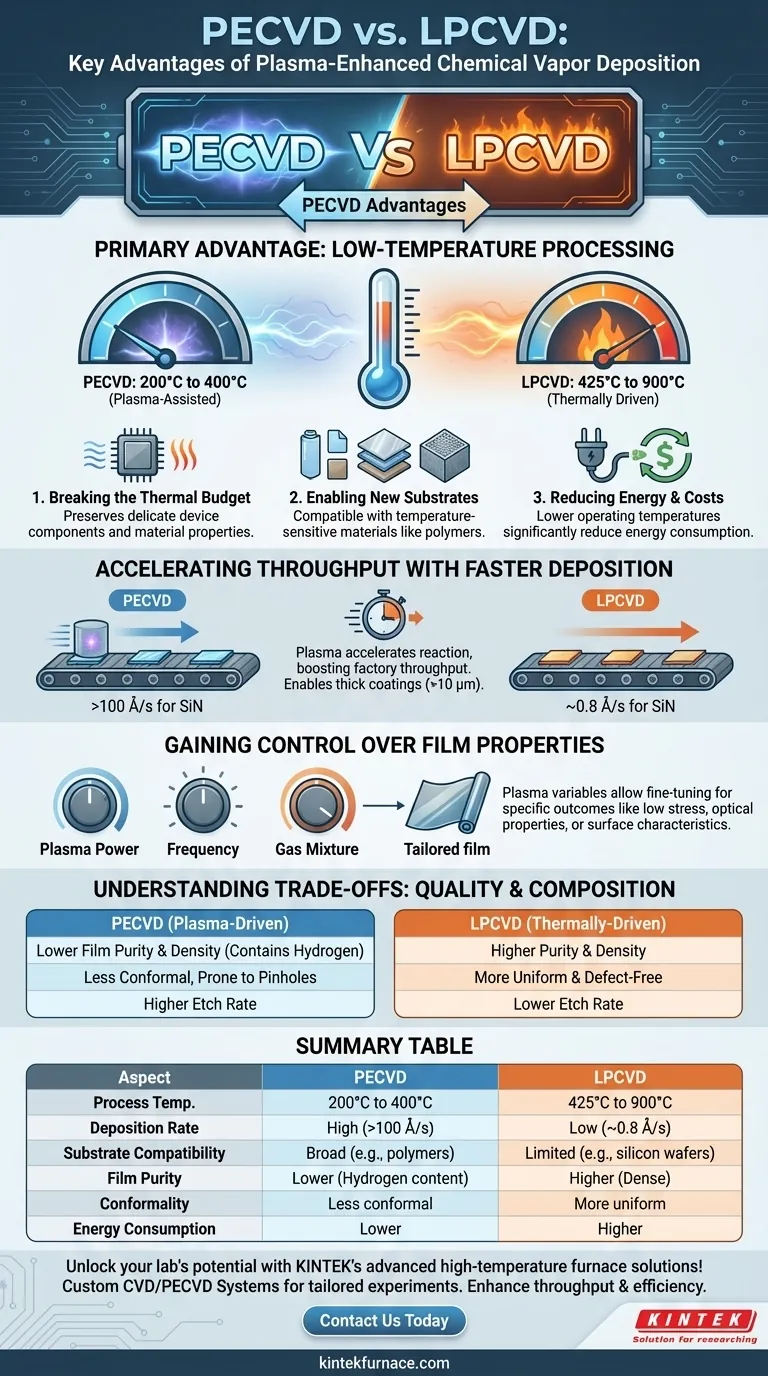

요약 표:
| 기능 | PECVD | LPCVD |
|---|---|---|
| 공정 온도 | 200-400°C | 425-900°C |
| 증착 메커니즘 | 플라즈마 강화 반응 | 열 에너지 |
| 소재 유연성 | 더 넓은 범위(예: SiN, a-Si) | 고온 요구 사항에 따른 제한 |
| 에너지 효율성 | 에너지 소비 감소 | 더 높은 에너지 소비 |
| 처리량 | 더 빠른 사이클 시간 | 고온으로 인한 속도 저하 |
