본질적으로 화학 기상 증착(CVD) "장비"는 단일 기기가 아니라 기체 상태의 화학 전구체로부터 기판이라고 불리는 표면에 고체 박막을 성장시키기 위해 설계된 통합 시스템입니다. 이 시스템의 필수 구성 요소는 반응 챔버, 화학 물질을 공급하는 가스 공급 시스템, 반응에 에너지를 제공하는 가열 시스템, 환경의 압력과 순도를 제어하는 진공 시스템입니다.
CVD 시스템은 고도로 제어되는 화학 반응기로 이해하는 것이 가장 좋습니다. 각 구성 요소는 챔버 내부의 압력, 온도 및 화학 조성을 정밀하게 관리하여 생성되는 재료의 특성을 결정하는 특정 목적을 수행합니다.
CVD 시스템의 구조
CVD 시스템의 구성은 증착되는 특정 재료와 요구되는 박막 품질에 따라 크게 달라질 수 있습니다. 그러나 거의 모든 시스템은 동일한 기본 구성 요소를 중심으로 구축됩니다.
반응 챔버
이것이 CVD 장비의 핵심입니다. 기판이 놓이고 화학 반응이 일어나는 밀폐된 용기입니다. 챔버는 일반적으로 고온 및 고순도를 위해 석영(Quartz)이나 내구성과 진공 무결성을 위해 스테인리스 스틸과 같은 재료로 만들어집니다.
가스 공급 시스템
이 파이프, 밸브 및 컨트롤러 네트워크는 정밀한 양의 전구체 가스를 반응 챔버로 전달하는 역할을 합니다. 여기서 가장 중요한 구성 요소는 질량 유량 컨트롤러(MFC, Mass Flow Controller)로, 특정 가스의 유량을 측정하고 제어하는 전자 장치로, 화학적 "레시피"가 정확하도록 보장합니다.
기판 및 가열 시스템
기판은 박막이 성장하는 재료입니다(예: 실리콘 웨이퍼). 화학 반응을 유도하기 위해 기판은 종종 수백 도의 특정 온도로 가열되어야 합니다. 이는 저항 가열 요소, 고강도 램프 또는 기판 홀더(서셉터)를 가열하는 RF 유도 코일을 사용하여 수행됩니다.
진공 시스템
대부분의 CVD 공정은 대기압보다 훨씬 낮은 압력에서 수행됩니다. 하나 이상의 펌프로 구성된 진공 시스템은 증착이 시작되기 전에 챔버에서 공기와 기타 오염 물질을 제거합니다. 이는 원치 않는 반응을 방지하고 박막 품질에 직접적인 영향을 미치는 공정 압력을 정밀하게 제어할 수 있게 합니다.
에너지원 (향상된 CVD의 경우)
일부 고급 CVD 기술에서는 열 에너지만으로는 충분하지 않거나 바람직하지 않을 수 있습니다. 플라즈마 강화 CVD(PECVD, Plasma-Enhanced CVD)와 같은 시스템은 추가적인 에너지원, 일반적으로 고주파(RF) 발생기를 통합합니다. 이 발생기는 챔버 내부에 플라즈마(이온화된 가스)를 생성하여 훨씬 더 낮은 온도에서 전구체 가스를 분해하는 에너지를 제공합니다.
배기 관리 시스템
공정에서 모든 전구체 가스가 소비되는 것은 아니며 반응으로 인해 부산물이 생성됩니다. 종종 "스크러버(scrubber)"를 포함하는 배기 시스템은 이러한 미반응 및 잠재적으로 유독하거나 가연성 가스를 챔버에서 안전하게 제거하고 배출 전에 중화합니다.
상충 관계 이해하기
CVD 시스템 구성 요소의 선택과 복잡성은 속도, 비용 및 최종 박막 품질 사이의 중요한 상충 관계를 수반합니다.
압력 문제: APCVD 대 LPCVD
진공 시스템의 복잡성은 주요 차이점입니다. 상압 CVD(APCVD, Atmospheric Pressure CVD) 시스템은 값비싼 진공 펌프가 필요하지 않으므로 더 간단하고 빠르지만, 박막은 종종 순도와 균일성이 떨어집니다. 반면, 저압 CVD(LPCVD, Low-Pressure CVD) 시스템은 훨씬 더 높은 품질의 박막을 생성하여 반도체 산업의 표준이 되지만 강력한 진공 시스템이 필요합니다.
온도 딜레마: 열 CVD 대 플라즈마 CVD
고온은 플라스틱이나 이전에 제작된 장치층과 같은 민감한 기판을 손상시키거나 변형시킬 수 있습니다. 열 CVD(Thermal CVD)는 전적으로 열에 의존하므로 사용이 제한됩니다. 플라즈마 강화 CVD(PECVD)는 이 경우의 해결책입니다. 이 장비는 RF 플라즈마 생성 시스템으로 인해 더 복잡하고 비싸지만 훨씬 더 낮은 온도에서 증착을 허용합니다.
목표에 맞는 올바른 선택하기
"올바른" CVD 장비는 달성하고자 하는 결과에 따라 전적으로 결정됩니다. 시스템의 설계는 달성해야 하는 재료 특성을 직접적으로 반영합니다.
- 주요 초점이 높은 처리량과 낮은 비용인 경우: 최종 순도가 주요 관심사가 아닌 보호 코팅과 같은 응용 분야의 경우 APCVD 시스템이 종종 충분합니다.
- 마이크로일렉트로닉스를 위한 고품질의 균일한 박막이 주요 초점인 경우: LPCVD 시스템은 질화규소 및 다결정 실리콘과 같은 중요 층을 만드는 데 사용되는 산업 표준입니다.
- 온도에 민감한 기판에 박막을 증착하는 것이 주요 초점인 경우: 기본 재료의 손상을 방지하기 위해 PECVD 시스템이 필요한 선택입니다.
- 최첨단 연구 및 최고의 박막 순도가 주요 초점인 경우: 초고진공 CVD(UHVCVD)와 같은 고도로 전문화된 시스템은 가장 깨끗한 환경을 제공하지만 비용과 복잡성이 가장 높습니다.
궁극적으로 CVD 장비의 구성 요소는 재료를 원자 수준으로 조립하는 것을 제어하는 데 사용하는 지렛대입니다.
요약표:
| 구성 요소 | 주요 기능 | 주요 고려 사항 |
|---|---|---|
| 반응 챔버 | 화학 반응이 일어나는 밀폐된 용기 | 재료 (예: 순도를 위한 석영, 내구성을 위한 강철) |
| 가스 공급 시스템 | 정밀한 양의 전구체 가스 공급 | 정확도를 위해 질량 유량 컨트롤러(MFC)에 의존 |
| 가열 시스템 | 반응을 유도하기 위해 기판 가열 | 방법 (저항, 램프, RF)은 온도 요구 사항에 따라 다름 |
| 진공 시스템 | 챔버 압력 및 순도 제어 | APCVD(단순)와 LPCVD(고품질)를 구별 |
| 에너지원 (PECVD) | 저온 반응을 위한 플라즈마 생성 | 복잡성을 추가하지만 민감한 재료의 증착 가능하게 함 |
| 배기 관리 | 반응 부산물을 안전하게 제거 및 중화 | 유독성 또는 가연성 가스 처리 시 중요 |
이상적인 CVD 시스템 구축 준비가 되셨습니까?
올바른 CVD 장비를 선택하는 것은 구성 요소를 특정 재료 및 성능 목표와 일치시키는 것입니다. KINTEK은 뛰어난 R&D 및 사내 제조 역량을 활용하여 다양한 실험실에 고급 고온로 솔루션을 제공합니다.
CVD/PECVD 시스템에 대한 당사의 전문 지식은 높은 처리량의 APCVD, 고순도 LPCVD 또는 저온 PECVD 중 무엇이 필요하든 고유한 실험 요구 사항을 정확하게 충족하기 위한 강력한 맞춤화 기능으로 보완됩니다.
귀하의 연구실을 위한 완벽한 솔루션을 설계해 봅시다. 오늘 전문가에게 문의하여 프로젝트에 대해 논의하십시오!

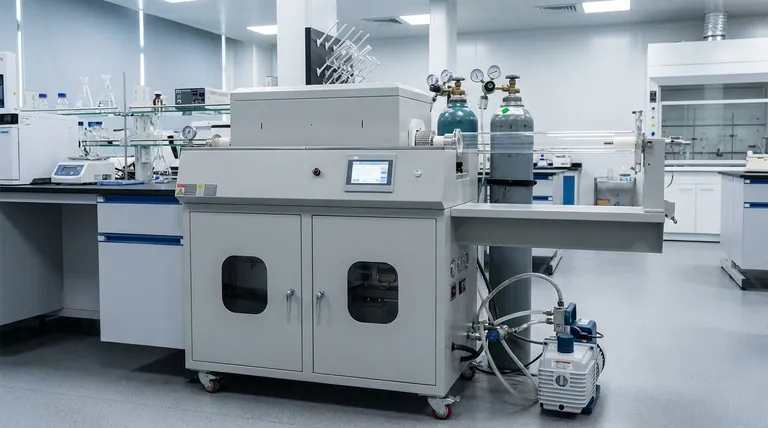

시각적 가이드
