나노 제조에서 플라즈마 강화 화학 기상 증착(PECVD)은 이산화규소, 질화규소, 비정질 실리콘과 같은 중요 재료의 박막을 증착하는 데 사용되는 핵심 기술입니다. 주요 응용 분야는 얕은 트렌치 및 측벽 절연과 같은 트랜지스터용 절연층 생성뿐만 아니라 광학 코팅, 태양 전지 및 보호층 제조입니다. PECVD의 뚜렷한 이점은 저온에서 이러한 증착을 수행할 수 있어 마이크로칩의 섬세한 기존 구조를 보호한다는 점입니다.
나노 규모 장치가 점점 더 복잡해짐에 따라 장치가 견딜 수 있는 총 열량, 즉 "열 예산"이 극적으로 감소합니다. PECVD의 근본적인 가치는 강렬한 열 대신 에너지 풍부한 플라즈마를 사용하여 박막 증착을 구동한다는 점에 있으며, 이는 현대의 다층 장치 제조에 필수적인 도구입니다.
PECVD가 해결하는 핵심 문제: 열 예산 제약
나노 제조에서 장치는 층별로 수직으로 구축됩니다. 각 새로운 공정 단계는 이미 배치된 층을 손상시키거나 변경해서는 안 됩니다. 이때 온도가 결정적인 제한 요소가 됩니다.
고온이 문제인 이유
기존 화학 기상 증착(CVD)에서 일반적인 고온 공정은 이전에 증착된 재료가 서로 확산되어 정밀하게 설계된 접합부를 망칠 수 있습니다. 또한 전기 연결에 사용되는 저융점 금속을 손상시키거나 녹여 장치를 사용할 수 없게 만들 수도 있습니다.
PECVD가 열을 우회하는 방법
PECVD는 다른 형태의 에너지, 즉 플라즈마를 도입하여 이 문제를 우회합니다. 전기장을 사용하여 전구체 가스를 이온화하여 반응성이 높은 플라즈마를 생성합니다. 이 플라즈마는 기판 표면에서 화학 결합을 끊고 증착 반응을 구동하는 데 필요한 에너지를 제공하며, 이는 모두 높은 기판 온도를 필요로 하지 않습니다.
이러한 저온 기능(일반적으로 400°C 미만)은 단순한 이점이 아니라 고급 반도체 장치 제조를 위한 필수 조건입니다.
산업 전반의 주요 응용 분야
PECVD의 저온 공정과 재료 다용성의 조합은 광범위한 필수 박막 증착을 위한 핵심 기술입니다.
유전체 박막 증착
이는 마이크로일렉트로닉스에서 가장 일반적인 응용 분야입니다. PECVD는 이산화규소(SiO₂) 및 질화규소(SiN)와 같은 절연 재료를 증착하는 데 사용됩니다. 이 박막은 얕은 트렌치 절연(STI)과 같이 부품 간의 전기적 절연 및 최종 칩을 습기와 오염 물질로부터 보호하는 패시베이션 층으로 사용됩니다.
반도체 및 도체 증착
이 공정은 또한 박막 태양 전지 및 대면적 디스플레이에 사용되는 트랜지스터의 핵심 재료인 비정질 실리콘(a-Si)과 같은 반도체 박막을 증착하는 데 사용됩니다. 경우에 따라 PECVD를 조정하여 전도성 박막 및 금속을 증착할 수도 있습니다.
첨단 및 보호 코팅
마이크로칩을 넘어 PECVD의 다용성은 매우 내구성이 강하고 특수한 박막을 생성할 수 있게 합니다. 여기에는 고급 광학 및 전자 부품을 위한 고품질 다이아몬드 박막 생성 또는 산업용 도구 및 의료용 임플란트를 위한 단단한 보호 코팅 증착이 포함됩니다.
상충 관계 이해
PECVD는 강력하지만 모든 시나리오에 최적인 솔루션은 아닙니다. 증착 방법의 선택은 온도, 품질 및 속도의 상충되는 요소를 균형 있게 조정하는 것을 포함합니다.
품질 및 증착 속도
저압 CVD(LPCVD)와 같은 고온 방법과 비교할 때 PECVD 박막은 일반적으로 훨씬 빠른 속도로 증착됩니다. 그러나 이러한 속도는 박막 품질의 대가로 올 수 있습니다. PECVD 박막은 밀도가 낮고 전구체 가스에서 유래한 수소와 같은 불순물을 포함할 수 있으며, 이는 일부 민감한 응용 분야에서 전기적 성능에 영향을 미칠 수 있습니다.
결정 요인으로서의 온도
PECVD와 고온 방법 사이의 선택은 거의 항상 열 예산에 달려 있습니다. 장치 구조에 400°C 이상의 열을 견딜 수 없는 재료가 포함되어 있으면 PECVD는 기본적이고 필수적인 선택이 됩니다. 박막 밀도의 절충은 장치의 치명적인 고장을 피하기 위해 받아들여집니다.
비교할 수 없는 재료 다용성
PECVD의 핵심 강점은 산화물, 질화물, 반도체 및 폴리머를 포함한 방대한 재료 라이브러리를 증착할 수 있다는 것입니다. 이러한 유연성은 엔지니어가 새로운 재료 조합 및 장치 아키텍처를 실험해야 하는 연구 개발에 매우 중요합니다.
목표에 맞는 올바른 선택
성공적인 제조를 위해서는 올바른 증착 기술을 선택하는 것이 중요합니다. 귀하의 결정은 공정의 특정 제약 조건과 목표에 따라 안내되어야 합니다.
- 후단 공정(BEOL) 또는 온도에 민감한 기판에 주로 중점을 두는 경우: PECVD는 저온 작동으로 인해 필수적인 도구이며, 이는 금속 상호 연결 및 기타 깨지기 쉬운 구조를 보호합니다.
- 프론트 엔드 응용 분야에서 가능한 최고의 박막 순도 및 순응도에 주로 중점을 두는 경우: 장치의 열 예산이 높은 공정 온도를 견딜 수 있다면 LPCVD가 우수할 수 있습니다.
- 신속한 프로토타이핑 또는 재료 탐색에 주로 중점을 두는 경우: PECVD의 다용성과 높은 증착 속도는 새로운 공정 및 장치를 신속하게 개발하고 테스트하는 데 이상적인 선택입니다.
궁극적으로 PECVD를 마스터하는 것은 저온 이점을 활용하여 그렇지 않으면 제조가 불가능했을 복잡한 다층 나노 구조를 구축하는 것입니다.
요약표:
| 응용 분야 | 주요 증착 재료 | 주요 사용 사례 |
|---|---|---|
| 유전체 박막 증착 | 이산화규소(SiO₂), 질화규소(SiN) | 전기적 절연, 패시베이션 층 |
| 반도체 및 도체 증착 | 비정질 실리콘(a-Si) | 박막 태양 전지, 디스플레이용 트랜지스터 |
| 첨단 및 보호 코팅 | 다이아몬드 박막, 단단한 코팅 | 광학 부품, 산업용 도구, 의료용 임플란트 |
정밀하고 저온 솔루션으로 나노 제조를 향상시킬 준비가 되셨습니까? KINTEK은 다양한 실험실 요구 사항에 맞춰진 CVD/PECVD 시스템을 포함하여 고급 고온 퍼니스 시스템을 전문으로 합니다. 당사의 뛰어난 R&D 및 사내 제조 역량을 활용하여 고유한 실험 요구 사항을 충족하기 위한 심층적인 맞춤화를 제공합니다. 마이크로일렉트로닉스, 태양 에너지 및 그 외 분야의 혁신을 최적화하는 데 PECVD 전문 지식이 어떻게 도움이 될 수 있는지 논의하려면 지금 문의하십시오!

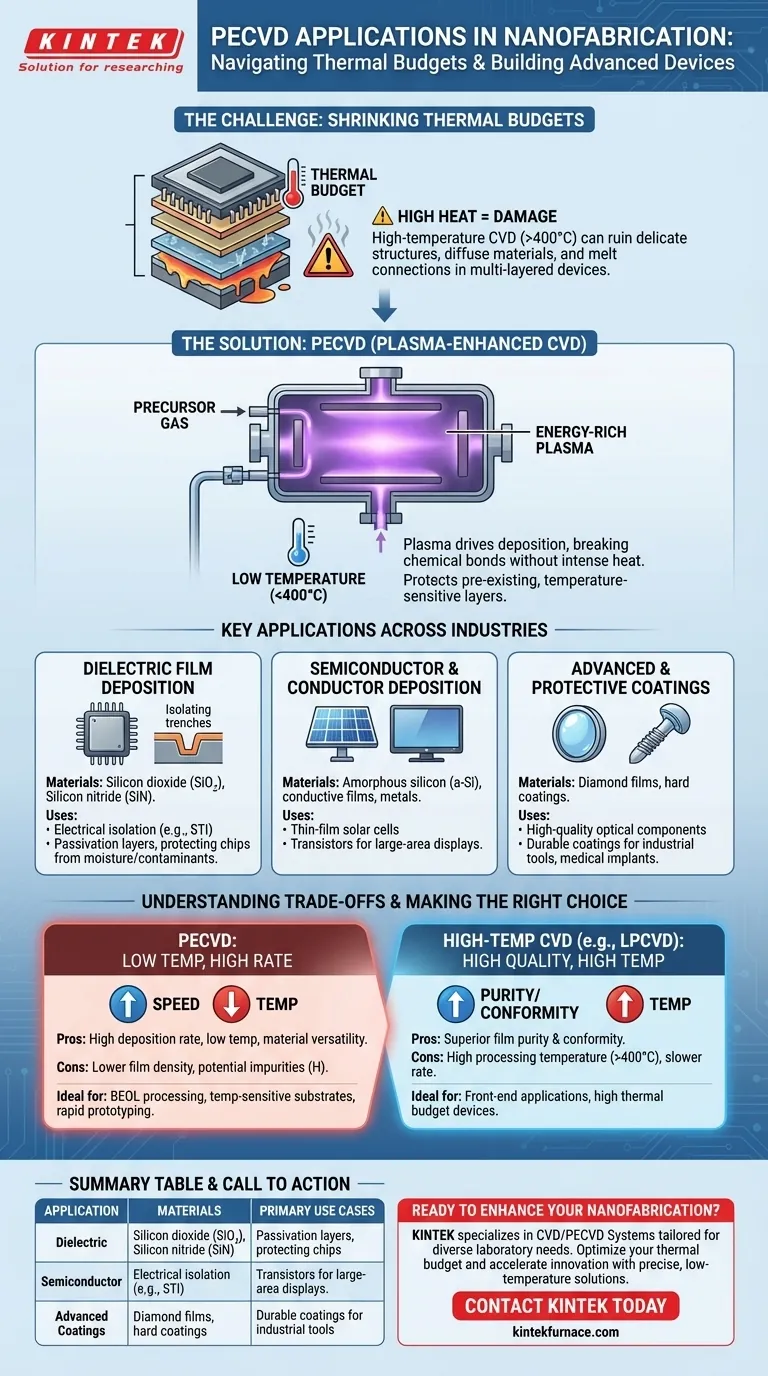

시각적 가이드
