모든 고정밀 열 공정에서 제어가 가장 중요합니다. 삼구역 전기로는 단일 구역 설계에 비해 훨씬 우수한 온도 균일성, 의도적인 온도 구배를 생성할 수 있는 유연성, 그리고 더 큰 전반적인 공정 제어를 제공하여 상당한 이점을 제공합니다. 이는 독립적인 두 개의 끝 구역을 사용하여 자연적인 열 손실을 보상함으로써 달성되며, 중앙 작업 구역이 예외적으로 안정적이고 균일한 온도 프로파일을 유지하도록 보장합니다.
단순한 전기로의 핵심 한계는 끝 부분에서의 열 손실로 인해 사용할 수 있는 균일한 고온 구역이 줄어든다는 것입니다. 삼구역 전기로는 중앙과 각 끝 부분에 독립적인 발열체를 사용하여 이를 직접 해결하며, 훨씬 더 넓은 균일한 온도 영역을 생성하거나 정밀하고 제어된 온도 구배를 설정할 수 있도록 합니다.
삼구역 전기로가 해결하는 핵심 문제
삼구역 전기로의 가치를 이해하려면 먼저 단일 구역 시스템의 본질적인 한계를 이해해야 합니다.
단일 구역 전기로의 한계
표준 단일 구역 전기로에는 하나의 발열체와 하나의 컨트롤러가 있습니다. 열역학적 특성상 전기로 튜브의 끝 부분에서 열이 필연적으로 손실됩니다.
이는 중앙에서 가장 뜨겁고 끝 부분으로 갈수록 현저하게 떨어지는 온도 프로파일을 초래합니다. 따라서 진정으로 균일한 고온 구역은 전기로의 가열 길이보다 훨씬 짧아 시료의 크기나 공정의 효율성을 제한합니다.
세 개의 구역이 탁월한 균일성을 만드는 방법
삼구역 전기로는 가열 영역을 하나의 큰 중앙 구역과 두 개의 작고 독립적으로 제어되는 끝 구역으로 나눕니다.
최대 균일성을 달성하기 위해 세 구역 모두 동일한 목표 온도로 설정됩니다. 그러나 끝 구역의 컨트롤러는 열 손실을 보상하기 위해 자동으로 더 열심히 작동하여 효과적으로 "열 벽"을 구축하고 중앙 구역이 훨씬 더 긴 길이에 걸쳐 예외적으로 안정적이고 균일하도록 유지합니다.
온도 구배의 힘
독립적인 제어는 또한 시료 전체에 정밀한 온도 구배를 생성할 수 있는 기능을 제공합니다. 각 구역을 다른 온도로 설정할 수 있습니다.
이 기능은 틈새 기능이 아니라 화학 기상 증착(CVD)과 같이 필름 성장에 특정 온도 프로파일이 필요한 고급 공정이나 다양한 재료 테스트 및 연구 응용 분야에 필수적입니다.
구체적인 공정 이점
이러한 향상된 열 제어는 실험실이나 생산 라인에서 더 좋고 신뢰할 수 있는 결과로 직접 이어집니다.
더 높은 공정 반복성 확보
시료 전체의 온도 편차를 최소화함으로써 삼구역 전기로는 전체 공정 실행이 의도된 열 조건에서 이루어지도록 보장합니다. 이는 한 번의 실행에서 다음 실행까지 매우 일관되고 반복 가능한 결과를 가져옵니다.
재료 낭비 감소 및 수율 향상
어닐링 또는 반도체 제조와 같은 공정에서 정밀한 온도는 타협할 수 없는 부분입니다. 삼구역 전기로의 탁월한 제어는 온도 변동으로 인한 공정 실패를 방지하여 재료 낭비를 줄이고 전반적인 공정 수율을 향상시킵니다.
목표 가열을 통한 효율성 향상
넓은 영역을 가열하려는 단일 구역 전기로에서는 끝 부분을 최소 허용 온도로 올리기 위해 중앙이 종종 "과열"되어야 합니다. 삼구역 설계는 필요한 곳에 정확하게 열을 가하여 이러한 낭비적인 보상을 피하므로 더 에너지 효율적입니다.
장단점 이해하기
강력하지만 삼구역 전기로가 항상 필요한 선택은 아닙니다. 객관적인 평가는 그 장단점을 인정해야 합니다.
복잡성과 제어
현대적인 디지털 컨트롤러를 사용하더라도 세 개의 독립적인 구역을 관리하는 것은 설정 및 프로그래밍에 복잡성을 더합니다. 자동화가 이를 단순하게 만들지만, 단일 구역 전기로보다 더 복잡한 시스템입니다.
비용 고려 사항
추가적인 발열체, 열전대 및 제어 하드웨어는 삼구역 전기로가 단일 구역 전기로보다 초기 비용이 더 높다는 것을 의미합니다. 이 투자는 공정 요구 사항에 의해 정당화되어야 합니다.
단일 구역 전기로가 더 나은 선택일 때
응용 분야가 단일 구역 전기로의 제한된 균일 구역에 편안하게 들어가는 작은 시료를 포함하거나, 절대적인 온도 균일성이 가장 중요한 변수가 아닌 경우, 단일 구역 시스템이 종종 더 실용적이고 비용 효율적인 솔루션입니다.
응용 분야에 적합한 선택하기
단일 구역 전기로와 삼구역 전기로 사이의 결정은 전적으로 특정 공정의 요구 사항에 따라야 합니다.
- 큰 시료에 걸쳐 최대 온도 균일성에 중점을 둔다면: 길고 예외적으로 안정적인 고온 구역을 생성하기 위해 삼구역 전기로가 필수적입니다.
- 특정 온도 구배 생성(예: CVD용)에 중점을 둔다면: 삼구역(또는 다중 구역) 전기로만이 유일한 실행 가능한 옵션입니다.
- 작은 시료의 간단한 열처리에 중점을 두거나 비용이 주요 동인이라면: 단일 구역 전기로가 종종 더 실용적이고 경제적인 선택입니다.
궁극적으로 올바른 전기로 구성을 선택하는 것은 도구의 기능을 특정 기술 목표에 맞추는 것입니다.
요약 표:
| 장점 | 설명 |
|---|---|
| 탁월한 균일성 | 독립적인 끝 구역으로 열 손실을 보상하여 더 크고 안정적인 고온 구역을 생성합니다. |
| 정밀한 구배 | 구역별로 다른 온도를 설정할 수 있어 CVD 및 재료 테스트에 이상적입니다. |
| 향상된 제어 | 반복성을 향상시키고 낭비를 줄이며 공정 수율을 높입니다. |
| 에너지 효율성 | 필요한 곳에 열을 집중하여 과열을 피하고 에너지를 절약합니다. |
KINTEK의 고급 전기로 솔루션으로 실험실의 열 처리 기능을 업그레이드하십시오! 뛰어난 R&D 및 자체 제조를 통해 당사는 머플, 튜브, 로터리, 진공 및 대기, CVD/PECVD 시스템과 같은 고온 전기로를 다양한 실험실에 제공합니다. 당사의 강력한 심층 맞춤화 기능은 우수한 온도 제어 및 효율성을 위한 고유한 실험 요구 사항을 정확하게 충족하도록 보장합니다. 지금 당사에 문의하십시오하여 귀사의 공정을 최적화할 수 있는 방법을 논의하십시오!

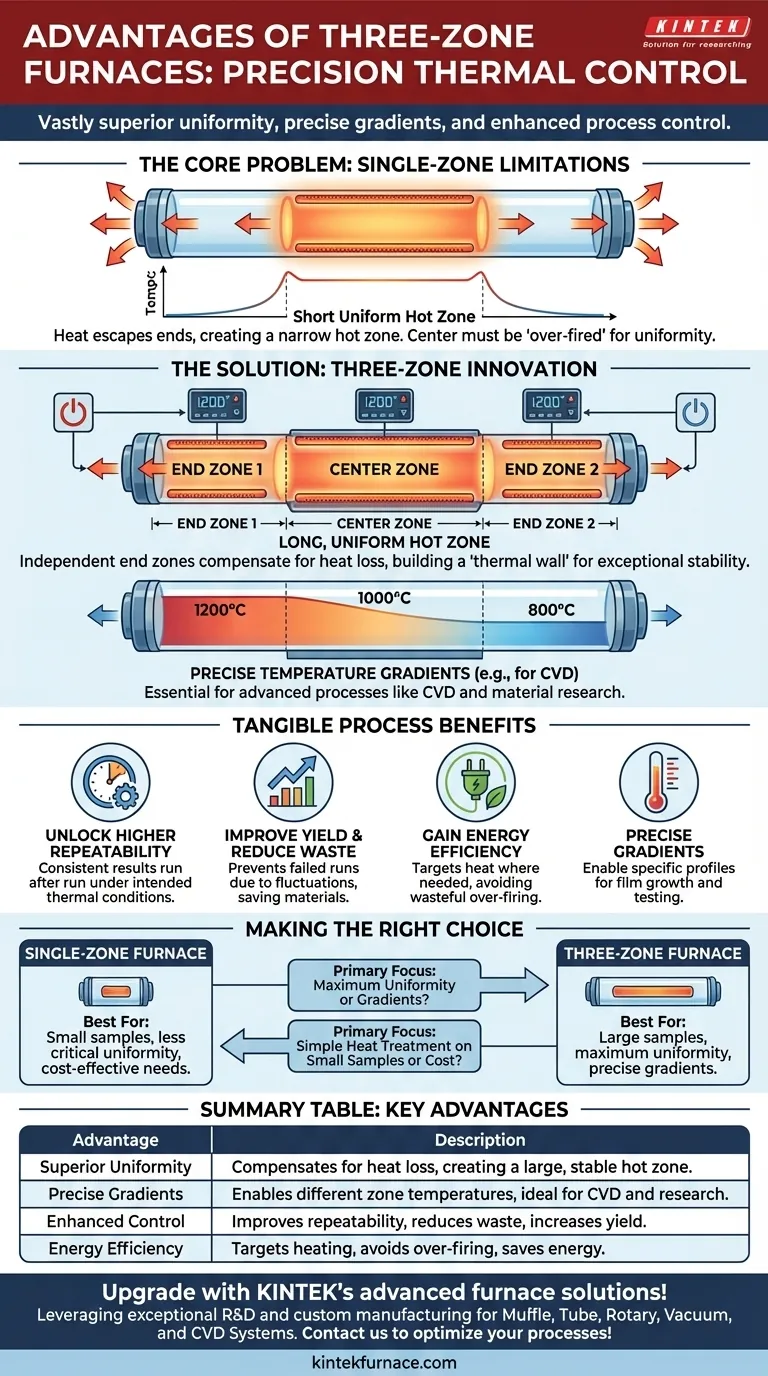

시각적 가이드
