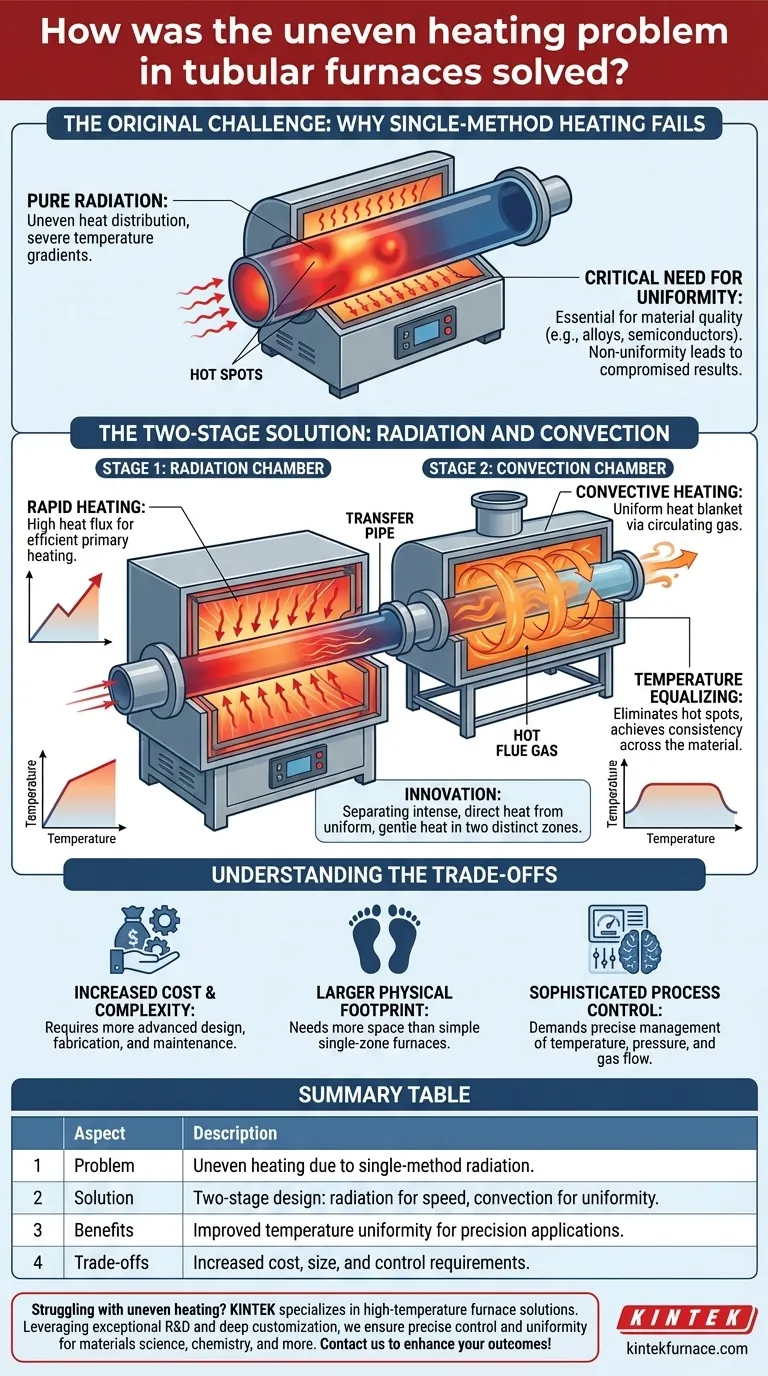

관상로의 불균일 가열 문제는 어떻게 해결되었습니까? 고급 설계로 완벽한 열 균일성 달성

역사적으로, 해결책은 단일 가열 방식을 넘어 별도의 방사 및 대류 섹션을 갖춘 관상로를 설계하는 것이었습니다. 방사 챔버의 강렬하고 직접적인 열과 대류 챔버의 보다 균일하고 부드러운 열을 분리함으로써, 설계자들은 불균일 가열이라는 지속적인 문제를 극복할 수 있었습니다.

노 설계의 핵심 과제는 단순히 열을 전달하는 것이 아니라 열 전달을 제어하는 것입니다. 혁신은 2단계 프로세스를 채택하는 것이었습니다. 즉, 빠른 가열(방사) 단계 다음에 온도 균일화(대류) 단계가 이어져 전체 재료에 걸쳐 균일성을 보장했습니다.

원래의 과제: 단일 방식 가열이 실패하는 이유

초기 또는 단순한 관상로 설계는 종종 튜브 직경 전체에 걸쳐 일관된 온도를 유지하는 데 어려움을 겪었습니다. 이러한 한계는 열 전달의 근본적인 성격에서 비롯됩니다.

순수 방사의 문제점

노가 오로지 복사열에 의존할 때, 가열 요소에 직접 면하는 튜브의 측면은 반대쪽에 면하는 측면보다 훨씬 더 뜨거워집니다. 이것은 핫 스팟과 심각한 온도 구배를 만듭니다.

칸탈(Kanthal) 또는 탄화규소(silicon carbide)와 같은 재료로 만들어진 이러한 가열 요소는 직사 복사를 통해 열을 매우 효과적으로 전달하지만, 이러한 직진성은 또한 불균일성의 원인이 됩니다.

균일성에 대한 결정적인 필요성

금속 합금 처리, 반도체 제조 또는 화학 합성 등 많은 현대 응용 분야에서 온도 일관성은 사치가 아니라 엄격한 요구 사항입니다.

아주 작은 온도 변화도 재료의 구조적 무결성, 화학적 특성 또는 전반적인 품질을 손상시켜 공정을 실패하게 만들 수 있습니다.

2단계 솔루션: 방사 및 대류

획기적인 발전은 더 크고 효율적인 상자형 노의 설계를 모방하여 관상 형태로 원리를 적용하는 것에서 비롯되었습니다. 여기에는 노 내부에 두 개의 서로 다른 영역을 만드는 것이 포함됩니다.

1단계: 방사 챔버

이것은 튜브가 가열 요소로부터 직접적인 방사에 노출되는 주 가열 영역입니다. 그 목적은 재료를 목표 온도 범위로 신속하고 효율적으로 올리는 것입니다.

이 섹션은 높은 열유속과 속도에 최적화되어, 대부분의 가열 작업을 신속하게 완료합니다.

2단계: 대류 챔버

초기 강렬한 가열 후, 재료는 대류 섹션으로 이동합니다. 여기에는 직접적인 직사 가열 요소가 없습니다.

대신, 방사 섹션에서 나오는 뜨거운 연소가스가 튜브 주위로 순환됩니다. 이러한 대류 가열은 덜 강렬하지만 훨씬 더 포괄적이며, 튜브를 균일한 뜨거운 가스 담요로 감쌉니다.

이 "침지" 단계는 튜브 전체 둘레에 걸쳐 온도가 균일해지도록 하여, 방사 챔버에서 생성된 핫 스팟을 제거합니다.

절충점 이해하기

이중 챔버 설계는 매우 효과적이지만, 인정해야 할 복잡성을 도입합니다.

비용 및 복잡성 증가

방사 및 대류 섹션을 모두 갖춘 노는 단순한 단일 구역 방사 노보다 설계, 제작 및 유지 관리가 본질적으로 더 복잡합니다.

더 큰 물리적 공간

두 가열 구역을 분리하려면 더 많은 물리적 공간이 필요하므로 이러한 노는 더 커지고 기존 시설 배치에 통합하기가 더 어려울 수 있습니다.

정교한 공정 제어

최적의 성능과 안전을 보장하려면 두 개의 서로 다른 구역 간의 온도, 압력 및 가스 흐름을 관리하기 위한 더 고급 공정 제어 시스템이 필요합니다.

목표에 맞는 올바른 선택

이러한 설계 원리를 이해하는 것은 노를 더 효과적으로 선택, 작동 및 문제 해결하는 데 도움이 됩니다.

고정밀 재료 처리에 중점을 둔다면: 필요한 온도 균일성을 달성하기 위해 전용 방사 및 대류 구역이 있는 노가 필수적입니다.
일부 불균일성이 허용되는 신속한 대량 가열에 중점을 둔다면: 더 간단하고 방사 중심의 설계가 더 비용 효율적인 솔루션이 될 수 있습니다.
기존 노의 문제를 해결 중이라면: 불균일 가열은 종종 방사 섹션과 대류 섹션 간의 불균형(예: 적절한 대류 열 전달을 방해하는 막힌 연도 가스 경로)을 나타냅니다.

다양한 열 전달 모드의 상호 작용을 숙달함으로써, 노 기술은 현대 재료 과학에 필수적인 정밀 제어를 제공합니다.

요약표:

측면	설명
문제	단일 방식 방사에 의존하여 관상로에서 불균일 가열이 발생하여 핫 스팟과 온도 구배가 생깁니다.
해결책	2단계 설계: 빠른 가열을 위한 방사 챔버와 균일한 온도 균일화를 위한 대류 챔버.
장점	금속 처리 및 반도체 제조와 같은 응용 분야에 필수적인 향상된 온도 균일성.
절충점	비용 증가, 더 큰 공간, 정교한 공정 제어 시스템의 필요성.
