모든 PECVD 시스템에서, 플라즈마는 반응 챔버 내부의 저압 가스에 강한 전기장을 가하여 생성됩니다. 일반적으로 두 전극에 연결된 고주파(RF) 전원으로 생성되는 이 필드는 가스가 해리되어 이온, 전자 및 중성 라디칼의 반응성이 높은 혼합물이 될 때까지 가스에 에너지를 공급합니다. 이 여기된 상태가 바로 플라즈마입니다.
플라즈마 생성의 핵심 목적은 높은 열에 의존하지 않고 전구체 가스에 에너지를 전달하는 것입니다. 이를 통해 기존 화학 기상 증착(CVD)보다 훨씬 낮은 온도에서 박막 증착에 필요한 화학 반응을 일으킬 수 있습니다.
기본 메커니즘: 가스에서 플라즈마로
본질적으로 플라즈마 생성이란 제어된 이온화 과정입니다. 이는 진공 챔버 내의 불활성 가스와 전구체 가스로 시작하여 증착 준비가 된 화학적으로 반응성이 높은 환경으로 끝납니다.
초기 상태: 저압 가스
공정은 챔버에 박막의 원료인 전구체 가스를 매우 낮은 압력으로 도입하면서 시작됩니다. 이 진공 환경은 오염 물질이 적고 가스 분자들이 효과적으로 여기될 수 있을 만큼 충분히 떨어져 있도록 보장합니다.
에너지 가하기: 전기장의 역할
그런 다음 가스 전체에 전기장이 가해지며, 가장 흔하게는 두 개의 평행판 전극을 사용하여 생성됩니다. 한 전극은 일반적으로 접지되는 반면 다른 전극은 전원에 연결됩니다. 이는 이온화를 위한 무대를 마련하는 전위차를 만듭니다.
이온화 캐스케이드
가스 내부에는 항상 소수의 떠도는 자유 전자가 존재합니다. 전기장은 이 전자들을 가속시켜 운동 에너지를 부여합니다. 에너지를 받은 전자가 가스 분자와 충돌하면 다른 전자를 떼어낼 수 있습니다. 이 과정은 연쇄 반응 또는 캐스케이드를 통해 반복되어 풍부한 자유 전자와 양전하를 띤 이온을 생성합니다. 이 자가 유지되는 이온화된 가스를 글로우 방전 또는 플라즈마라고 합니다.
이온화의 결과: 반응성 종들의 혼합물
결과로 생성된 플라즈마는 단순한 이온화 가스가 아닙니다. 강렬한 에너지는 안정적인 전구체 가스 분자를 반응성 라디칼로 분해합니다. 이 라디칼은 화학적으로 불안정하고 반응하기를 갈망하는 전기적으로 중성인 조각으로, 증착될 박막의 주요 구성 요소가 됩니다.
왜 이 플라즈마가 공정의 핵심인가
플라즈마의 사용은 증착 공정을 근본적으로 변화시켜 열만으로는 불가능한 결과를 가능하게 합니다. 이는 단순한 효과가 아니라 반응을 구동하는 엔진입니다.
극한의 열 없이 에너지 전달
PECVD의 핵심 이점은 증착 화학을 구동하는 것이 플라즈마의 에너지이지 열 에너지가 아니라는 점입니다. 플라즈마 내의 충돌은 화학 결합을 끊는 데 필요한 활성화 에너지를 제공하며, 이는 그렇지 않으면 수백 또는 수천 도의 온도가 필요했을 작업입니다.
증착 온도 낮추기
시스템이 고온에 의존하지 않기 때문에 온도에 민감한 기판에 고품질 박막을 증착할 수 있습니다. 여기에는 기존 CVD의 고온에서 손상되거나 파괴될 수 있는 플라스틱, 폴리머 및 복잡한 반도체 장치가 포함됩니다.
고도로 반응성이 높은 구성 요소 만들기
플라즈마는 안정적인 전구체 가스를 박막 성장에 필요한 고도로 반응성이 높은 라디칼로 분해하는 데 탁월합니다. 이 과정은 열분해보다 훨씬 효율적이어서 더 빠른 증착 속도와 더 넓은 범위의 가능한 박막 재료로 이어집니다.
절충점 및 제어 이해
강력하지만 플라즈마 환경은 복잡하며 원하는 박막 특성을 달성하기 위해 신중하게 관리해야 하는 변수를 도입합니다.
균일성의 과제
전극 사이의 플라즈마 밀도를 완벽하게 균일하게 달성하는 것은 어려울 수 있습니다. 모든 불균일성은 기판 표면 전체의 박막 두께 및 특성 변화로 이어질 수 있습니다.
이온 충돌의 위험
유용한 라디칼을 생성하는 것 외에도 플라즈마에는 고에너지 이온도 포함되어 있습니다. 적절하게 제어되지 않으면 이러한 이온이 기판과 성장 중인 박막을 때려 물리적 손상을 유발하고 결함을 생성하며 재료에 응력을 도입할 수 있습니다.
공정 조정: 전력, 압력 및 주파수
엔지니어는 플라즈마 매개변수를 조정하여 박막 특성을 제어합니다. RF 전력을 높이면 일반적으로 플라즈마 밀도와 증착 속도가 증가하는 반면, 가스 압력 및 주파수를 조정하면 이온의 에너지와 생성되는 반응성 종의 유형을 미세 조정할 수 있습니다. 이러한 제어는 밀도, 접착력 및 광학적 특성과 같은 박막 품질을 관리하는 데 필수적입니다.
증착 목표에 적용
플라즈마 생성 방법 및 작동 매개변수 선택은 증착하려는 재료와 사용하는 기판에 전적으로 달려 있습니다.
- 온도에 민감한 기판에 증착하는 것이 주된 목표인 경우: PECVD는 이상적인 선택입니다. 플라즈마가 비열적으로 필요한 반응 에너지를 제공하여 기판을 시원하게 유지하기 때문입니다.
- 조밀하고 고품질의 박막을 얻는 것이 주된 목표인 경우: 고에너지 이온 충돌로 인한 손상을 유발하지 않으면서 충분한 반응성 라디칼을 생성하기 위해 RF 전력과 압력의 균형을 신중하게 맞춰야 합니다.
- 공정 제어 및 반복성이 주된 목표인 경우: RF 생성 플라즈마는 가장 안정적이고 조정 가능한 환경을 제공하여 박막 성장 속도와 미세 구조를 정밀하게 제어할 수 있습니다.
궁극적으로 플라즈마를 마스터하는 것이 PECVD 공정을 마스터하고 고성능 박막을 달성하는 열쇠입니다.
요약표:
| 측면 | 주요 세부 사항 |
|---|---|
| 플라즈마 생성 | 저압 가스에 전기장(일반적으로 RF 전원을 통해)을 가하여 이온화 캐스케이드 유발. |
| 목적 | 높은 열 없이 증착을 위한 화학 반응 가능하게 하여 온도에 민감한 기판 보호. |
| 주요 이점 | 더 낮은 증착 온도, 더 빠른 속도 및 다양한 박막 재료. |
| 제어 매개변수 | 박막 균일성 및 품질 관리를 위한 RF 전력, 가스 압력, 주파수. |
첨단 플라즈마 솔루션으로 PECVD 공정을 최적화할 준비가 되셨습니까? 뛰어난 R&D 및 사내 제조 역량을 활용하는 KINTEK은 고온로 솔루션(CVD/PECVD 시스템 포함)을 다양한 연구소에 제공합니다. 강력한 맞춤형 제작 기능은 우수한 박막 증착을 위한 고객의 고유한 실험 요구 사항을 정확하게 충족하도록 보장합니다. 지금 연락하여 연구소의 효율성과 결과를 개선하는 방법에 대해 논의해 보세요!

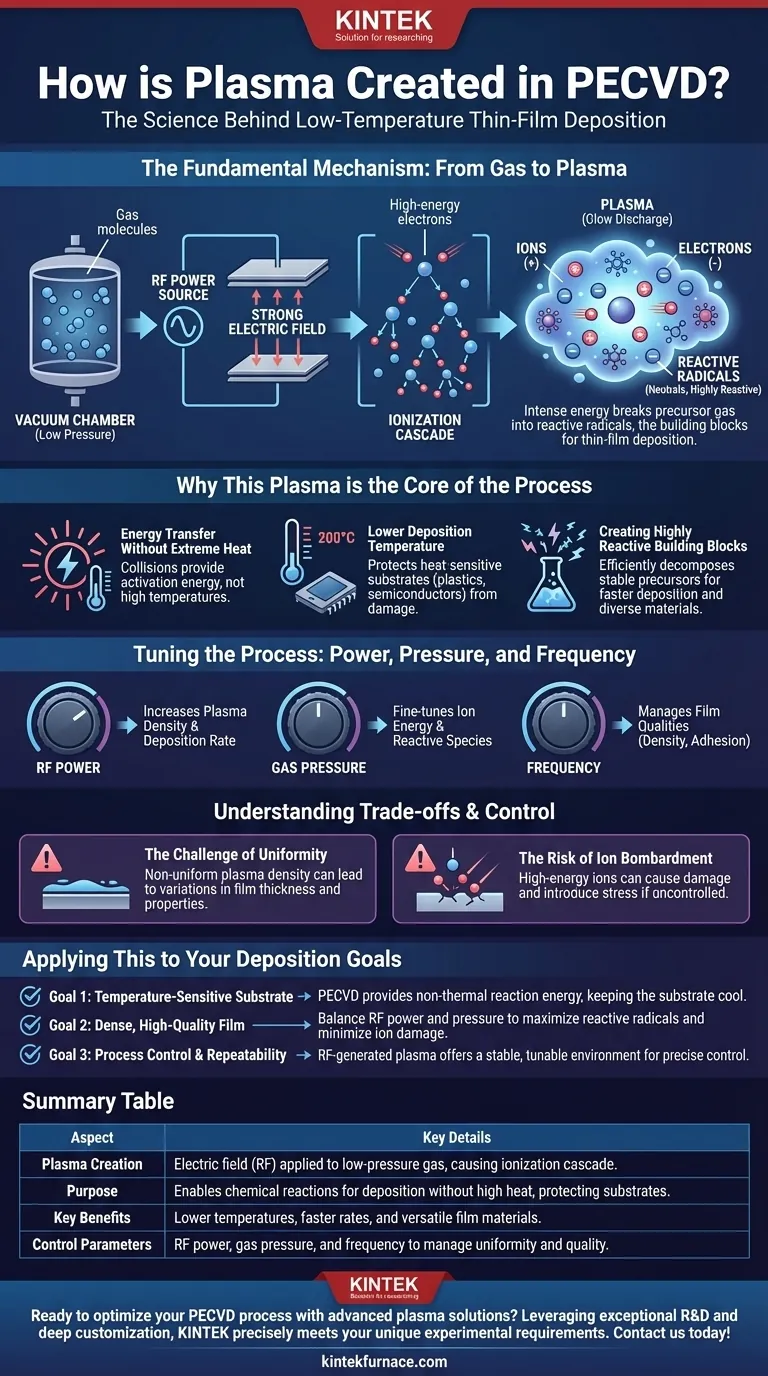

시각적 가이드
