CVD는 코팅 응용 분야에서 어떻게 활용됩니까? 고성능 표면 엔지니어링의 잠재력을 발휘하십시오


본질적으로, 화학 기상 증착(CVD)은 기판이라고 알려진 표면에 고성능 박막을 적용하는 정교한 공정입니다. 이는 전구체 가스를 반응 챔버에 도입하여 기판 표면에서 분해 및 반응하게 하여 단단하고 접착력이 뛰어난 코팅을 형성함으로써 달성됩니다. 이 기술은 절삭 공구 및 광학에서부터 생체 의학 임플란트 및 유리까지 다양한 응용 분야에서 보호 또는 장식층을 만드는 데 널리 사용됩니다.

CVD의 진정한 가치는 단순히 층을 적용하는 것이 아니라 근본적으로 새로운 표면을 엔지니어링하는 데 있습니다. 이 기술은 가장 복잡한 모양에도 완벽하게 부합하는 예외적으로 균일하고 내구성 있는 필름을 만들어 재료의 고유한 특성을 향상시키는 데 탁월합니다.

핵심 메커니즘: CVD가 코팅을 생성하는 방법

CVD의 유용성을 이해하려면 먼저 그 기본 공정을 이해해야 합니다. 이는 원자 단위 또는 분자 단위로 코팅을 구축하는 제어된 화학 반응입니다.

기체에서 고체로

이 공정은 하나 이상의 휘발성 전구체 가스를 기판이 포함된 진공 챔버에 도입하는 것으로 시작됩니다. 이 가스들이 가열된 기판에 도달하면 화학 반응 또는 분해를 거쳐 표면에 증착되는 고체 물질을 남깁니다. 이것은 얇고 조밀하며 단단한 필름을 생성합니다.

탁월한 균일성

CVD의 주요 장점은 고도로 균일한 코팅을 생산할 수 있다는 것입니다. 증착이 기상에서 발생하기 때문에 전구체 분자는 복잡하고 비시선 영역을 포함하여 기판 표면의 모든 부분에 도달할 수 있습니다. 이는 복잡한 모양에서도 균일한 두께의 코팅을 제공합니다.

재료의 다양성

CVD는 단일 유형의 재료에 국한되지 않습니다. 이 공정은 놀랍도록 다재다능하며 전구체 가스를 변경하는 것만으로 금속, 경질 세라믹(예: 질화 티타늄) 및 특정 폴리머를 포함한 광범위한 물질을 증착하는 데 사용될 수 있습니다.

CVD 채택을 이끄는 주요 이점

CVD 사용 결정은 이 기술이 제공하는 상당한 성능 향상에 의해 결정됩니다. 결과적인 코팅은 고기술 분야에서 중요한 기능적 이점을 제공합니다.

향상된 경도 및 내구성

절삭 공구 및 산업 부품과 같은 응용 분야에서 CVD는 초경질 세라믹 코팅을 증착하는 데 사용됩니다. 이 층들은 표면 경도를 극적으로 증가시키고 마찰을 줄여 공구 수명을 크게 연장하고 극한 조건에서 우수한 성능을 발휘합니다.

우수한 전자 및 광학 특성

반도체 산업에서 CVD는 집적 회로를 형성하는 미세한 층을 구축하는 데 필수적입니다. 이 공정은 최적의 장치 성능에 필요한 고순도 및 균일한 두께를 제공합니다. 마찬가지로 광학 응용 분야에서 CVD는 반사 방지 코팅 또는 우수한 밝기와 해상도를 제공하는 필름을 생성합니다.

고급 열 관리

다이아몬드 유사 탄소와 같은 특정 CVD 증착 재료는 매우 높은 열 전도도를 가지고 있습니다. 이 코팅은 고출력 전자 장치에서 열 확산체로 사용되어 열을 효과적으로 발산하고 장치의 수명과 신뢰성을 연장합니다.

의료 기기용 생체 적합성

생체 의학 응용 분야에서 특정 CVD 코팅은 임플란트 및 수술 도구에 사용됩니다. 이 필름은 신체와의 유해 반응을 방지하면서 생체 적합성을 향상시킬 수 있으며, 관절 대체물 및 기타 의료 하드웨어의 마모 저항성을 향상시킵니다.

장단점 이해

강력하지만 CVD는 보편적인 솔루션이 아닙니다. 그 공정 매개변수는 고려해야 할 특정 제약 조건을 도입합니다.

고온 요구 사항

전통적인 CVD 공정은 필요한 화학 반응을 일으키기 위해 매우 높은 기판 온도(수백 또는 천도 이상)를 필요로 하는 경우가 많습니다. 이는 코팅할 수 있는 재료의 유형을 제한할 수 있습니다. 많은 플라스틱이나 저융점 금속은 열을 견디지 못하기 때문입니다.

화학 물질 및 안전 취급

CVD에 사용되는 전구체 가스는 독성이 강하거나 가연성이거나 부식성일 수 있습니다. CVD 공정을 구현하려면 안전한 작동을 보장하기 위해 안전 프로토콜, 가스 취급 인프라 및 배기 처리 시스템에 대한 상당한 투자가 필요합니다.

공정 복잡성 및 비용

CVD 시스템은 진공 챔버, 정밀 가스 유량 제어기 및 가열 시스템을 포함하는 복잡한 기계입니다. 초기 자본 투자 및 운영 비용이 상당할 수 있으므로, 이 공정은 성능 이점이 비용을 정당화하는 고가치 응용 분야에 가장 적합합니다.

목표에 맞는 올바른 선택

코팅 기술 선택은 전적으로 최종 목표에 달려 있습니다. CVD는 특정 고성능 요구 사항에 대한 명확한 이점을 제공합니다.

  • 주요 초점이 기계적 내구성에 있다면: CVD는 공구 및 부품의 수명을 극적으로 연장하는 초경질 내마모성 코팅을 만드는 데 탁월합니다.
  • 주요 초점이 고급 전자 또는 광학에 있다면: 이 공정은 고성능 반도체 및 광학 필름에 필요한 비할 데 없는 순도와 균일성을 제공합니다.
  • 주요 초점이 복잡한 형상 코팅에 있다면: CVD의 균일한 특성은 다른 방법으로는 실패할 수 있는 가장 복잡한 표면에서도 일관된 필름 두께를 보장합니다.

CVD의 원리와 이점을 이해함으로써 코팅 방법으로서가 아니라 변형적인 표면 엔지니어링 공정으로서 CVD를 활용할 수 있습니다.

요약표:

적용 분야 CVD의 주요 이점
절삭 공구 경도 및 내마모성 증가로 공구 수명 연장
전자 장치 최적의 성능을 위한 고순도 및 균일한 두께 제공
광학 반사 방지 및 고해상도 필름 생성
의료 기기 임플란트의 생체 적합성 및 내마모성 향상
복잡한 형상 복잡한 형상에 균일한 코팅 보장

정밀 코팅으로 재료를 변화시키십시오! 뛰어난 R&D 및 사내 제조를 활용하여 KINTEK은 CVD/PECVD 시스템을 포함한 고급 고온 퍼니스 솔루션을 다양한 연구소에 제공합니다. 당사의 강력한 심층 맞춤화 역량은 향상된 내구성, 성능 및 효율성을 위한 고유한 실험 요구 사항을 정확하게 충족합니다. 오늘 저희에게 연락하여 당사의 CVD 시스템이 귀하의 응용 분야를 어떻게 향상시킬 수 있는지 논의하십시오!

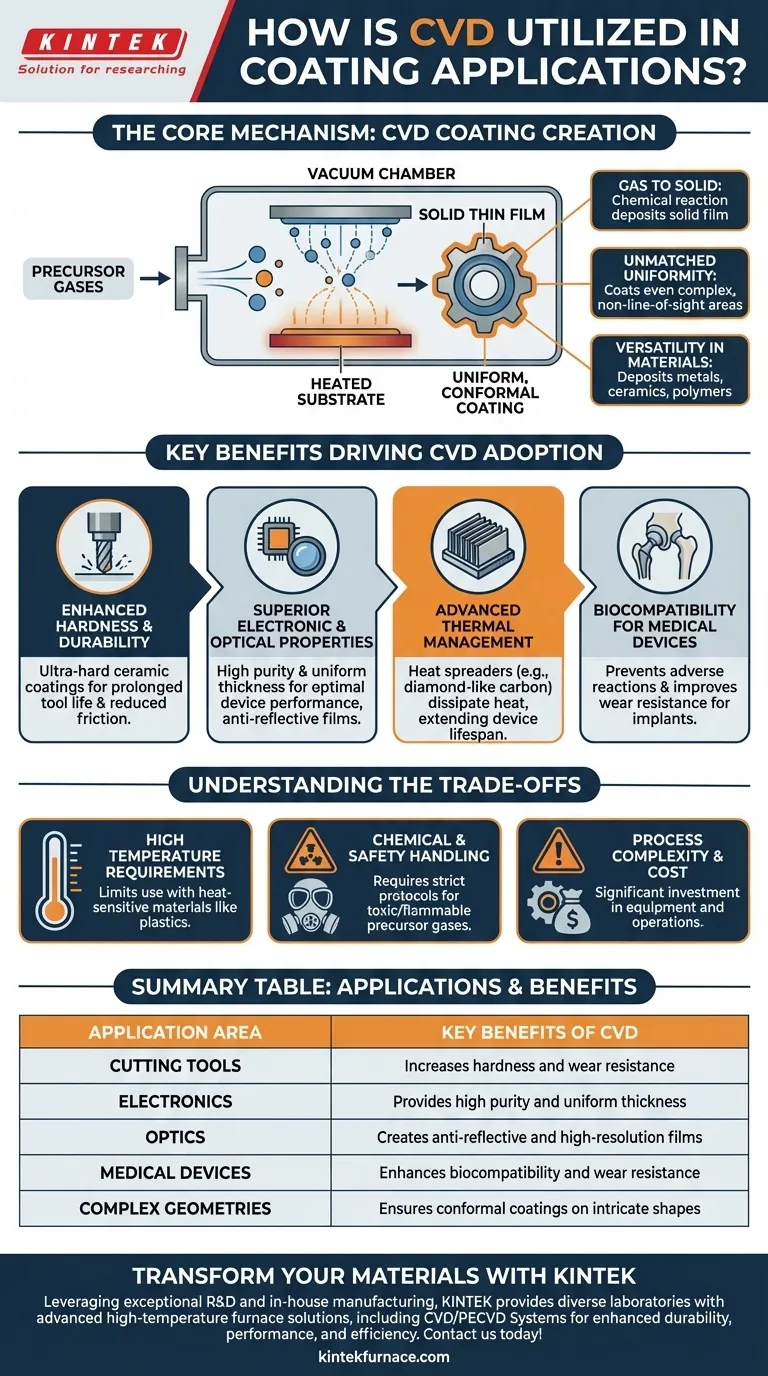

시각적 가이드
