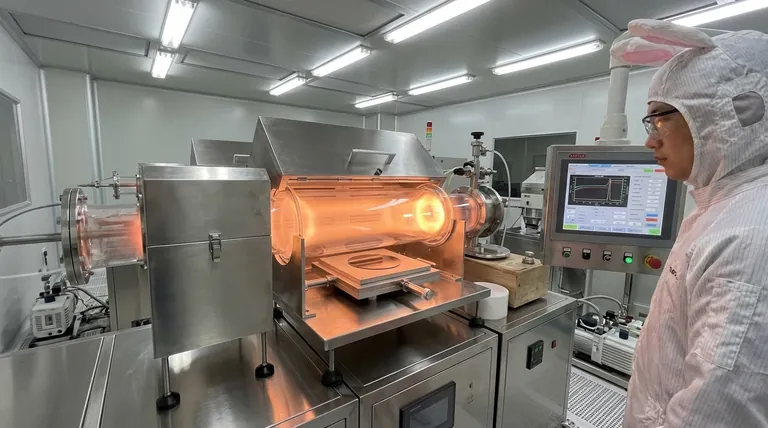

핵심적으로, 단일 웨이퍼 챔버의 플라즈마 강화 화학 기상 증착(PECVD)은 에너지를 공급받은 가스, 즉 플라즈마를 사용하여 화학 전구체를 분해하는 공정입니다. 이 반응성 조각들은 가열된 단일 웨이퍼 위에 증착되어 고품질 박막을 형성합니다. 순전히 열적인 방법과 달리, 플라즈마는 화학 반응에 필요한 에너지를 제공하여 공정이 훨씬 낮은 온도에서 진행될 수 있도록 합니다.
PECVD의 근본적인 장점은 플라즈마를 에너지 촉매로 사용하는 것입니다. 이를 통해 고온 열 증착 방법으로는 불가능했던, 실리콘 웨이퍼 위에 이미 구축된 섬세한 집적 회로를 보호하기에 충분히 낮은 온도에서 고품질 필름을 증착할 수 있습니다.
PECVD 챔버의 해부학
이 공정을 이해하려면 먼저 단일 웨이퍼 시스템의 핵심 구성 요소를 살펴보아야 합니다. 각 부품은 필름 성장을 위한 제어된 환경을 만드는 데 정확한 역할을 합니다.
진공 챔버 및 가스 공급
전체 공정은 밀폐된 진공 챔버 내에서 이루어집니다. 이 제어된 환경은 공정의 순도를 보장하고 일반적으로 0.1 Torr 미만의 매우 낮은 압력에서 작동할 수 있도록 합니다.
정교한 가스 공급 시스템은 실란(SiH₄) 및 암모니아(NH₃)와 같은 전구체 가스를 정밀하게 챔버에 주입합니다. 이들은 최종 필름의 화학적 구성 요소입니다.
플라즈마 발생원
이것이 PECVD 시스템의 핵심입니다. 일반적으로 두 개의 평행한 전극으로 구성되며, 그 중 하나는 웨이퍼를 고정합니다. 이 전극들 사이에 고주파(RF) 전기장이 인가됩니다.
종종 100-300 eV 범위의 에너지를 전달하는 이 강력한 전기장은 가스를 활성화시켜 원자에서 전자를 분리하고 플라즈마를 생성합니다. 이것을 종종 "정전 용량 결합" 또는 "글로우" 방전이라고 부릅니다.
기판 히터
PECVD는 "저온" 공정이지만, 웨이퍼는 여전히 일반적으로 100°C에서 400°C 사이로 가열됩니다. 이 열에너지는 전구체 가스를 자체적으로 분해하기에는 충분하지 않지만, 반응성 조각들이 웨이퍼 표면에 결합하는 방식을 제어하고 최종 필름 품질에 영향을 미치는 데 중요합니다.
단계별 증착 공정
PECVD를 통한 필름 증착은 챔버 내에서 정밀하고 빠른 일련의 사건을 따릅니다.
1단계: 가스 도입 및 안정화
전구체 가스가 제어된 속도로 진공 챔버에 유입됩니다. 시스템 압력과 웨이퍼 온도는 목표 설정점으로 조절되고 안정화됩니다.
2단계: 플라즈마 점화
RF 전기장이 전극에 인가됩니다. 이 전기장은 가스 내의 자유 전자를 가속시켜 중성 가스 분자와 충돌하게 합니다. 이러한 고에너지 충돌은 자체 유지되는 플라즈마, 즉 빛을 내는 고반응성 이온, 전자 및 중성 라디칼의 혼합물을 생성합니다.
3단계: 반응성 물질 생성
플라즈마 내에서 안정적인 전구체 가스는 고에너지 전자 충돌에 의해 분해됩니다. 실란(SiH₄)과 같은 안정적인 가스는 SiH₃ 및 SiH₂와 같은 고도로 반응성 물질(라디칼)로 분열됩니다. 이 조각들은 화학적으로 불안정하며 반응하기를 열망합니다.
4단계: 표면 흡착 및 필름 성장
이 반응성 물질들은 챔버를 통해 확산되어 가열된 웨이퍼 표면에 도달하는데, 이 과정을 흡착이라고 합니다.
일단 표면에 도달하면, 이들은 이동하며 서로 반응하여 안정적이고 고체인 박막을 형성합니다. 기판 가열은 원자들이 조밀하고 고품질의 층으로 배열되는 데 필요한 표면 이동성을 제공합니다.
5단계: 부산물 제거
표면에서의 화학 반응은 휘발성 부산물(예: H₂ 가스)도 생성합니다. 이 부산물은 웨이퍼에 달라붙지 않으며 진공 펌프에 의해 챔버에서 지속적으로 제거되어 순수한 필름을 보장합니다.
장단점 이해
PECVD는 강력한 기술이지만, 그 적용은 서로 경쟁하는 요소들의 균형을 맞추는 것을 포함합니다. 이러한 장단점을 이해하는 것이 공정 숙달의 핵심입니다.
주요 장점: 낮은 온도
PECVD를 사용하는 주된 이유는 저온에서 필름을 증착할 수 있는 능력입니다. 플라즈마는 극심한 열에서 얻어야 할 활성화 에너지를 제공하여 웨이퍼에 이미 구축된 민감한 장치 구조를 보호합니다.
주요 장점: 필름 특성 제어
플라즈마 출력, 가스 유량, 압력 및 온도를 조절함으로써 엔지니어는 필름의 특성을 정밀하게 제어할 수 있습니다. 여기에는 두께, 밀도, 화학적 조성 및 내부 응력이 포함되며, 이는 장치 성능에 매우 중요합니다.
과제: 균일성
단일 웨이퍼 PECVD에서 주요 엔지니어링 과제는 웨이퍼 중앙에서 가장자리까지 플라즈마 밀도와 가스 유량이 완벽하게 균일하도록 보장하는 것입니다. 비균일성은 웨이퍼 전체에 걸쳐 두께나 품질이 다양한 필름을 초래합니다.
함정: 플라즈마 유발 손상
플라즈마는 필수적이지만, 고에너지 이온은 웨이퍼 표면을 물리적으로 충격할 수 있습니다. 적절하게 제어되지 않으면 이러한 충격은 기판 또는 필름 자체에 손상을 일으켜 장치 신뢰성을 저하시킬 수 있습니다.
목표에 맞는 올바른 선택
PECVD 공정을 최적화하려면 공정 매개변수를 필름에 대한 원하는 결과와 일치시켜야 합니다.
- 주요 목표가 높은 증착 속도라면: 플라즈마 출력을 높이고 전구체 가스 유량을 늘리면 일반적으로 필름이 더 빠르게 증착되지만, 이는 필름 응력이 증가하거나 밀도가 낮아지는 대가를 치를 수 있습니다.
- 주요 목표가 우수한 필름 품질이라면: 이는 원자들이 표면에 적절하게 배열될 시간을 보장하기 위해 낮은 증착 속도, 최적화된 온도 및 제어된 플라즈마 에너지의 신중한 균형을 요구합니다.
- 주요 목표가 하부층 보호라면: 목표는 기판 온도를 가능한 한 낮게 유지하면서 플라즈마가 전달하는 에너지를 최대화하여 PECVD의 핵심 강점을 활용하는 것입니다.
이러한 근본 원리를 이해하면 PECVD 공정이 블랙박스에서 정밀하고 적응 가능한 제조 도구로 변모합니다.
요약 표:
| 공정 단계 | 주요 작업 | 일반적인 매개변수 |
|---|---|---|
| 가스 도입 | 전구체 가스(예: SiH₄, NH₃) 도입 | 압력 < 0.1 Torr, 온도 100-400°C |
| 플라즈마 점화 | RF 전기장이 플라즈마 생성 | RF 출력 100-300 eV |
| 반응성 물질 | 플라즈마가 가스를 라디칼(예: SiH₃)로 분해 | 고에너지 전자 충돌 |
| 필름 성장 | 라디칼이 가열된 웨이퍼에 흡착 및 반응 | 두께 및 밀도를 위해 제어 |
| 부산물 제거 | 휘발성 부산물(예: H₂)이 펌핑되어 나감 | 연속 진공 펌핑 |
