화학 기상 증착(Cvd)은 어떻게 작동하는가? 초고순도 박막 제작 가이드

본질적으로 화학 기상 증착(CVD)은 기체로부터 고체 재료를 "성장시키는" 방법입니다. 이는 진공 기반 공정으로, 기체 상태의 화학 전구체가 반응 챔버로 도입됩니다. 이 가스들은 기판(코팅할 대상) 표면에서 분해되거나 반응하여 원자 단위로 매우 순수한 고체 박막을 형성합니다.

CVD는 종종 코팅 기술로 인식되지만, 더 정확하게는 재료 합성 공정입니다. CVD의 진정한 가치는 원자 수준의 정밀도로 초고순도, 고성능 박막을 구성할 수 있는 능력에 있으며, 이는 현대 전자공학 및 첨단 재료에 필수적입니다.

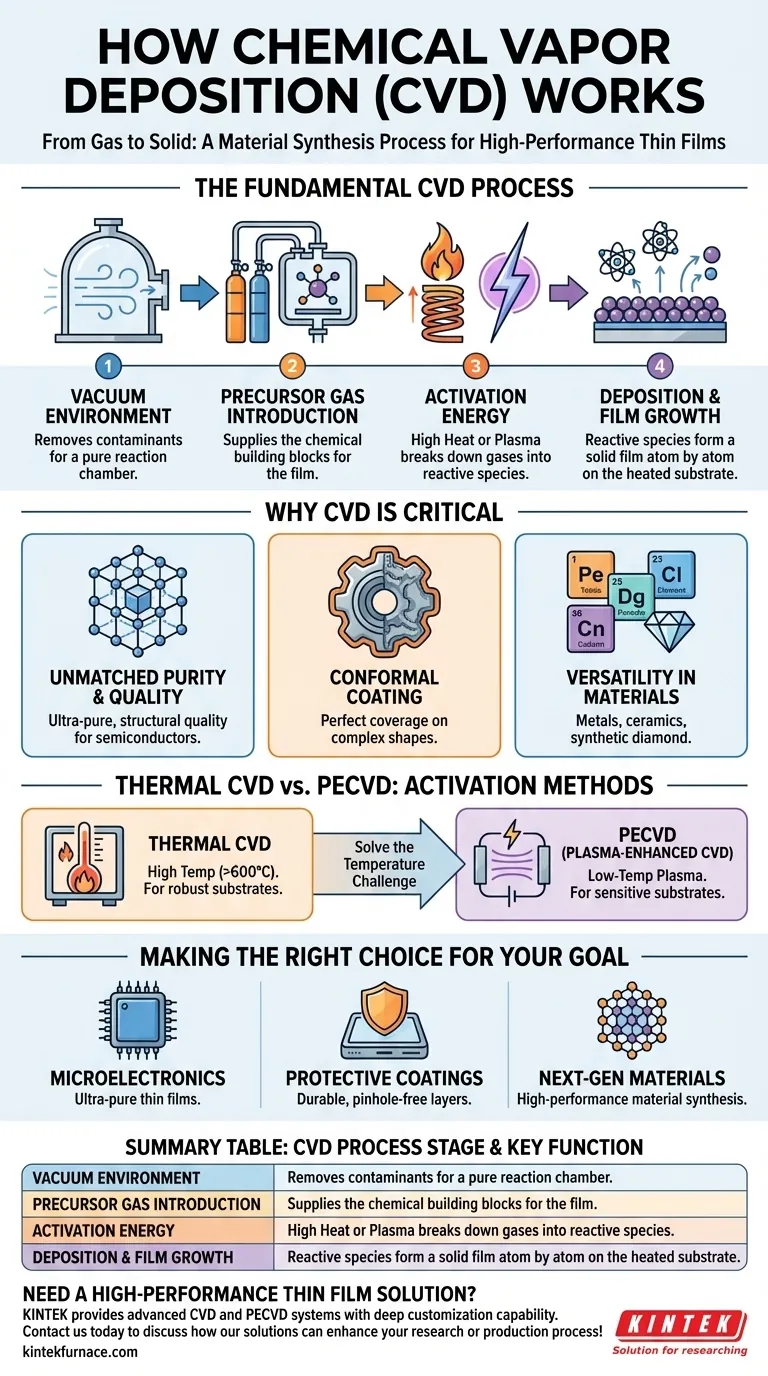

기본적인 CVD 공정: 기체에서 고체로

CVD가 어떻게 작동하는지 이해하려면 필수 단계를 살펴보는 것이 가장 좋습니다. 전체 공정은 순도를 보장하고 원치 않는 반응을 방지하기 위해 제어된 진공 챔버 내에서 수행됩니다.

진공 환경

첫 번째 단계는 진공을 만드는 것입니다. 이는 챔버에서 공기와 다른 잠재적 오염 물질을 제거하여, 의도적으로 증착을 위해 도입된 화학 물질만 존재하도록 보장합니다.

전구체 가스 도입

다음으로, 하나 이상의 휘발성 전구체 가스가 챔버로 공급됩니다. 이 가스들은 최종 박막에 필요한 원자를 포함하고 있습니다. 예를 들어, 실리콘 박막을 증착하기 위해 실리콘 함유 가스가 사용될 수 있습니다.

활성화 에너지

전구체 가스는 저절로 반응하지 않습니다. 반응성을 띠도록 분해(분해)시키기 위해 에너지로 활성화되어야 합니다. 이 에너지는 일반적으로 고열로 공급되지만, 플라즈마와 같은 다른 방법도 사용될 수 있습니다.

증착 및 박막 성장

활성화되면, 반응성 화학 종이 가열된 기판 표면에 흡착됩니다. 그런 다음 이들은 안정적인 고체 박막을 형성하고, 휘발성 부산물은 펌프로 챔버 밖으로 배출됩니다. 이 과정이 분자 단위로 일어나기 때문에 결과적인 박막은 매우 균일하고 치밀합니다.

현대 기술에서 CVD가 중요한 이유

CVD가 제공하는 정밀도와 제어력은 특히 미세 규모 성능에 의존하는 제품의 첨단 제조에서 기반 공정이 되게 합니다.

타의 추종을 불허하는 순도와 품질

진공 환경과 제어된 화학 반응은 예외적으로 높은 순도와 구조적 품질의 박막을 생성합니다. 이는 아주 작은 불순물이라도 칩을 망칠 수 있는 반도체 제조와 같은 응용 분야에서 필수적입니다.

등방성 코팅 (Conformal Coating)

재료가 기체 상태에서 구축되기 때문에, CVD는 복잡한 3차원 형상 위에도 완벽하게 균일한 층을 증착할 수 있습니다. 이러한 "등방성(Conformal)" 코팅은 액체 기반 코팅이 남길 수 있는 약점이나 틈 없이 완전한 덮개를 보장합니다.

재료의 다용성

이 공정은 매우 다재다능합니다. 전구체 가스와 공정 조건을 변경함으로써, CVD는 금속, 세라믹(질화규소 등), 심지어 합성 다이아몬드와 같은 첨단 재료를 포함한 광범위한 재료를 증착하는 데 사용될 수 있습니다.

단점 및 변형 이해하기

CVD는 강력하지만 표준 CVD 공정에는 한계가 있습니다. 이러한 한계를 이해하는 것이 적용 범위를 넓히는 중요한 변형을 낳았습니다.

고온의 문제

전통적인 열 CVD는 전구체 가스를 활성화하기 위해 종종 매우 높은 온도(종종 600°C 이상)를 필요로 합니다. 이는 플라스틱이나 완전히 제작된 전자 부품과 같은 민감한 기판을 손상시킬 수 있습니다.

플라즈마 해결책 (PECVD)

플라즈마 강화 CVD (PECVD)는 온도 문제를 해결하는 주요 변형입니다. PECVD에서는 전기장이 챔버 내부에 저온 플라즈마(이온화된 가스)를 생성합니다. 이 플라즈마는 전구체 가스를 분해하는 에너지를 제공하여 훨씬 낮은 온도에서 증착이 일어나도록 합니다.

공정 복잡성

CVD 시스템은 진공 수준, 가스 유량 및 온도를 정밀하게 제어해야 하는 정교한 장비입니다. 이로 인해 공정이 단순한 코팅 방법보다 더 복잡하고 비용이 많이 들며, 고성능이 가장 중요한 응용 분야에 사용이 국한됩니다.

목표에 맞는 올바른 선택하기

CVD를 사용할지 여부에 대한 결정은 최종 제품의 기술적 요구 사항에 전적으로 달려 있습니다.

주요 초점이 대량 전자 제품 생산인 경우: CVD는 트랜지스터 및 상호 연결 제작에 필수적인 초고순도, 균일한 박막을 증착하는 산업 표준입니다.
주요 초점이 내구성이 뛰어난 보호 코팅 생성인 경우: CVD 및 PECVD는 자동차 센서 및 의료용 임플란트와 같은 민감한 장치를 부식 및 마모로부터 보호하는 치밀하고 핀홀 없는 층을 제공합니다.
주요 초점이 차세대 재료 개발인 경우: CVD의 다용성은 절삭 공구를 위한 합성 다이아몬드나 미래 전자 장치를 위한 첨단 유전체와 같은 고성능 재료의 합성을 가능하게 합니다.

궁극적으로 화학 기상 증착을 이해하는 것은 현대 기술 세계의 기반을 구축하는 원자 수준의 엔지니어링을 이해하는 것입니다.

요약표:

CVD 공정 단계	주요 기능
진공 환경	순수한 반응 챔버를 위해 오염 물질을 제거합니다.
전구체 가스 도입	박막에 필요한 화학적 구성 요소를 공급합니다.
활성화 (열/플라즈마)	가스를 반응성 종으로 분해하는 에너지를 제공합니다.
증착 및 성장	반응성 종이 기판 표면에 고체 박막을 형성합니다.
