진공 가스 퀜칭로(진공 가스 담금질로)는 어떻게 작동합니까? 우수한 재료를 위한 정밀 열처리의 마스터

본질적으로, 진공 가스 퀜칭로는 재료를 두 단계 공정을 통해 열처리하는 고도로 제어되는 시스템입니다. 첫째, 재료는 산화 및 오염을 방지하기 위해 초고진공 챔버 내에서 특정 온도로 가열됩니다. 둘째, 고압의 불활성 가스를 주입하여 급속하게 냉각(퀜칭)시켜 재료의 최종 특성을 정밀하게 제어할 수 있게 합니다.

진공 가스 퀜칭의 근본적인 이점은 단순히 냉각 속도가 아니라 비교할 수 없는 제어력입니다. 이는 고성능 합금에서 특정 야금학적 특성을 달성하는 데 깨끗하고 예측 가능하며 균일한 환경을 제공하는 동시에 기존 액체 퀜칭에서 흔히 발생하는 부품 뒤틀림을 최소화합니다.

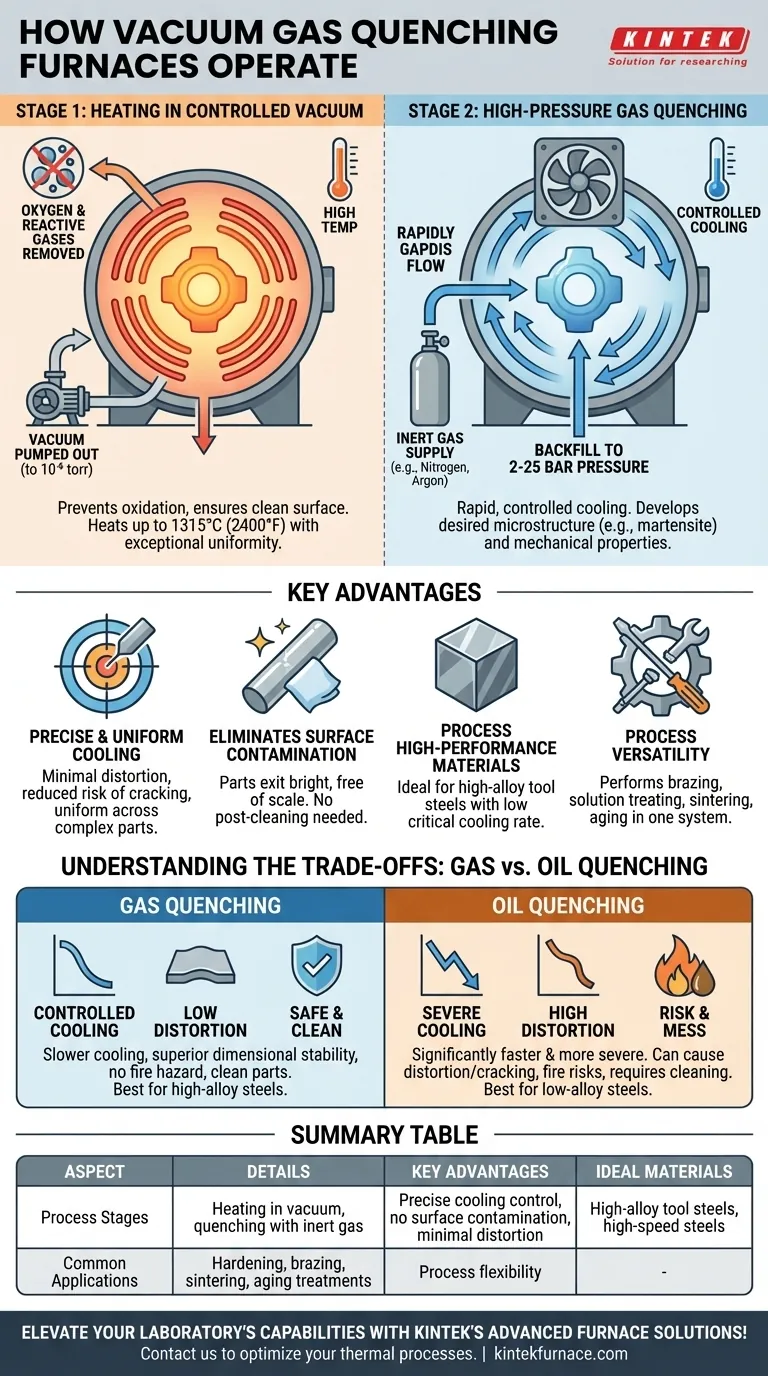

2단계 공정: 가열 및 퀜칭

작동은 정밀하게 제어되는 일련의 이벤트이며, 각 이벤트는 최종 결과에 중요합니다. 전체 공정은 단일 밀봉된 챔버 내에서 수행됩니다.

1단계: 제어된 진공 상태에서의 가열

공정은 가공물을 로 내부에 넣고 공기를 빼내어 종종 10⁻⁶ torr 범위의 깊은 진공을 생성하는 것으로 시작됩니다.

이 진공은 산소 및 기타 반응성 가스를 제거하므로 매우 중요합니다. 이는 고온에서 발생할 수 있는 산화, 탈탄 및 기타 표면 반응을 방지하여 부품이 산화되지 않고 화학적으로 변하지 않은 상태로 로를 빠져나오도록 보장합니다.

가열은 전체 흑연 또는 전체 금속 "핫존" 내부에 있는 곡선형 흑연 또는 몰리브덴으로 만들어진 견고한 발열체를 사용하여 수행됩니다. 로는 뛰어난 균일성으로 최대 1315°C(2400°F)의 온도에 도달할 수 있습니다.

2단계: 고압 가스 퀜칭

재료가 요구되는 시간 동안 목표 온도에서 유지되면 퀜칭 단계가 시작됩니다.

챔버를 질소 또는 아르곤과 같은 불활성 가스로 채워 압력을 2~25 bar 범위로 높여 진공을 해제합니다. 그런 다음 강력한 팬이 이 고압 가스를 챔버 전체에 고속으로 순환시킵니다.

이러한 고속 가스 흐름은 부품에서 열을 효과적으로 제거하여 제어된 속도로 냉각되도록 합니다. 이 냉각 속도는 원하는 최종 미세 구조와 기계적 특성(예: 강철에서 최대 경도를 위한 마르텐사이트 형성)을 발달시키는 요소입니다.

주요 기능 및 이점

진공 가스 로의 설계는 분위기 로 또는 공랭식 퀜칭과 같은 이전 방식에 비해 뚜렷한 이점을 제공합니다.

정밀하고 균일한 냉각

퀜칭 가스의 흐름을 정밀하게 지시하고 제어할 수 있습니다. 이는 복잡한 형상의 부품 전체에 걸쳐 균일한 냉각을 보장하여 열 응력, 뒤틀림 및 균열의 위험을 크게 줄입니다.

표면 오염 제거

전체 공정이 깨끗한 진공 환경에서 발생하기 때문에 부품은 산화막 없이 밝게 로를 빠져나옵니다. 이로 인해 샌드블라스팅 또는 화학적 세척과 같은 비용이 많이 들고 시간이 많이 소요되는 후처리 단계가 종종 필요하지 않게 됩니다.

고성능 재료 가공

이 방법은 고속도강 및 고크롬강과 같은 고합금 공구강에 이상적입니다. 이러한 재료는 낮은 "임계 냉각 속도"를 가지므로 완전한 경도를 얻기 위해 오일 퀜칭과 같은 극단적인 냉각 강도가 필요하지 않아 제어된 가스 퀜칭이 완벽하게 적합합니다.

공정 다용도성

현대의 진공로는 경화에만 국한되지 않습니다. 이는 고온 브레이징, 용체화 처리, 분말 야금 소결 및 시효 처리 등 광범위한 열처리 공정을 수행할 수 있는 고도로 기능적인 시스템입니다.

상충 관계 이해: 가스 퀜칭 대 오일 퀜칭

강력함에도 불구하고 가스 퀜칭이 모든 경우에 대한 해결책은 아닙니다. 주요 대안은 오일 퀜칭이며, 둘 중 하나를 선택하는 것은 명확한 상충 관계를 수반합니다.

냉각 속도 및 강도

오일은 액체이므로 모든 가스보다 훨씬 높은 열 전달 능력을 가지고 있습니다. 따라서 오일 퀜칭은 가스 퀜칭보다 훨씬 빠르고 강합니다. 일부 저합금강은 최대 경도를 달성하기 위해 이러한 강도를 필요로 합니다.

가스 퀜칭은 20 bar와 같은 고압에서도 더 느린 냉각 속도를 제공합니다. 이는 "공기 경화성" 재료 또는 격렬한 퀜칭이 필요하지 않은 재료에 가장 적합합니다.

부품 뒤틀림 및 안전성

뜨거운 부품을 차가운 오일에 담그는 극심한 열충격은 상당한 내부 응력을 생성하여 종종 부품 뒤틀림이나 심지어 균열로 이어집니다. 가스 퀜칭은 훨씬 더 부드러워 우수한 치수 안정성을 가져옵니다.

또한 오일 퀜칭은 화재 위험, 부품의 오염, 후처리 세척의 필요성을 수반하는데, 이 모든 것이 가스 퀜칭으로 제거됩니다.

시스템 비용 및 복잡성

진공 가스 퀜칭로는 더 복잡한 장비입니다. 고압 가스를 담지하고 깊은 진공을 유지해야 하므로 단순한 오일 퀜칭 시스템보다 제작 및 유지보수 비용이 더 많이 듭니다.

귀하의 응용 분야에 가장 적합한 선택

올바른 퀜칭 방법을 선택하는 것은 처리되는 재료와 원하는 최종 결과에 전적으로 달려 있습니다.

저합금강에서 최대 경도를 달성하는 것이 주된 목표인 경우: 더 가혹한 냉각 속도 때문에 기존 오일 퀜칭이 필요할 수 있습니다.
민감하거나 고합금 재료에서 뒤틀림을 최소화하고 청결도를 보장하는 것이 주된 목표인 경우: 진공 가스 퀜칭은 비교할 수 없는 제어력과 깨끗한 마감으로 인해 우수한 선택입니다.
현대적인 시설에서 공정 유연성과 자동화가 주된 목표인 경우: 진공 가스로는 경화, 브레이징 및 소결을 단일 자동화 시스템에서 수행할 수 있는 다목적 플랫폼을 제공합니다.

이러한 핵심 원칙을 이해하면 재료의 요구 사항과 조직의 품질 표준을 충족하는 정밀한 열처리 공정을 선택할 수 있는 역량을 갖추게 됩니다.

요약표:

측면	세부 사항
공정 단계	진공 가열, 불활성 가스 퀜칭
주요 이점	정밀한 냉각 제어, 표면 오염 없음, 최소한의 뒤틀림
이상적인 재료	고합금 공구강, 고속도강
일반적인 응용 분야	경화, 브레이징, 소결, 시효 처리
