소스-기판 거리를 고정하는 것은 ZTO 박막 증착에서 안정성을 보장하는 주요 제어 수단입니다. 이 거리를 일정하게 유지하면(일반적으로 약 10cm), 증발된 원자가 균일한 분자 흐름을 형성하도록 보장합니다. 이러한 일관성은 신뢰할 수 있는 박막 두께, 조밀한 구조적 품질 및 여러 제작 실행에서 반복 가능한 결과를 얻는 데 필수적입니다.
핵심 통찰력 물리적 증착에서 기하학적 구조가 품질을 결정합니다. 고정된 거리는 공정의 열역학을 균형 있게 유지하여 가스 상태의 원자가 과도한 열을 기판에 가하거나 비효율적인 증착 속도로 고통받지 않고 고르게 분포되도록 합니다.
거리와 균일성의 역학
균일한 분자 흐름 촉진
소스에서 원자가 증발할 때, 처음에는 다소 무질서하거나 집중된 방식으로 이동합니다.
거리는 이러한 가스 상태 원자가 퍼지도록 합니다. 고정된 경로(예: 10cm)를 이동할 때쯤이면 안정화된 분자 흐름을 형성하여 집중된 덩어리가 아닌 균일한 패턴으로 기판에 안착하도록 합니다.
일관된 박막 두께 보장
거리의 변화는 기판에 얼마나 많은 재료가 안착되는지에 즉각적인 변화를 초래합니다.
거리를 고정함으로써 증착 기하학적 구조를 고정합니다. 이는 ZTO 박막의 두께가 기판 전체 표면적에 걸쳐 일관되게 유지되도록 보장하여 장치 성능을 저해할 수 있는 구배를 방지합니다.
조밀한 박막 구조 촉진
기판에 도달하는 원자의 에너지와 밀도는 원자가 서로 어떻게 쌓이는지에 영향을 미칩니다.
적절하고 고정된 거리는 원자가 조밀하고 고품질의 구조를 형성하기 위한 올바른 궤적과 분포로 도달하도록 보장합니다. 이 고정된 매개변수 없이는 박막이 다공성이거나 구조적으로 약해질 수 있습니다.
부적절한 간격의 위험
근접성의 위험(너무 가까울 때)
기판을 소스에 너무 가깝게 배치하면 가혹한 열 환경이 조성됩니다.
여기서 주요 위험은 기판 과열입니다. 거리가 너무 짧으면 증발 소스에서 방출되는 열이 기판을 손상시키거나 증착 중인 박막의 특성을 변경할 수 있습니다.
거리의 비효율성(너무 멀 때)
반대로, 최적점을 넘어 거리를 늘리면 비효율성이 발생합니다.
과도한 거리는 낮은 증착 속도를 초래합니다. 원자 기둥이 더 큰 부피로 퍼지면서 목표물에 도달하는 원자의 수가 줄어들어 소스 재료를 낭비하고 박막 성장 시간을 크게 늘립니다.
증착 설정 최적화
고품질 ZTO 박막을 얻으려면 거리를 변수가 아닌 방정식의 고정된 상수로 간주해야 합니다.
- 박막 품질이 주요 초점인 경우: 표준 고정 거리(예: 10cm)를 유지하여 원자가 조밀하고 균일한 분포를 형성할 시간을 확보하여 균일한 분포를 보장합니다.
- 공정 반복성이 주요 초점인 경우: 거리를 기계적으로 잠가 모든 제작에서 동일한 두께와 구조적 특성을 생산하도록 합니다.
- 기판 무결성이 주요 초점인 경우: 거리가 충분하여 복사열을 분산시켜 섬세한 기판의 열 손상을 방지하도록 합니다.
물리적 설정의 정밀도만이 재료 성능의 정밀도를 달성하는 유일한 경로입니다.
요약 표:
| 매개변수 | 최적 거리의 영향 | 너무 가까울 때의 위험 | 너무 멀 때의 위험 |
|---|---|---|---|
| 증착 속도 | 안정적이고 반복 가능 | 높지만 집중됨 | 낮고 비효율적 |
| 박막 균일성 | 균일한 분자 흐름 | 나쁨(집중된 덩어리) | 가변적이고 예측 불가능 |
| 구조적 품질 | 조밀하고 고품질 | 잠재적 열 손상 | 다공성이거나 약한 구조 |
| 열 응력 | 균형 잡힌 열 분포 | 기판 과열 | 최소 열 전달 |
KINTEK 정밀도로 박막 증착 수준을 높이세요
완벽한 ZTO 박막을 얻으려면 올바른 재료 이상의 것이 필요합니다. 바로 열 환경에 대한 절대적인 제어가 필요합니다. 전문가 R&D와 세계적 수준의 제조를 기반으로 KINTEK은 머플, 튜브, 로터리, 진공 및 CVD 시스템을 포함한 포괄적인 실험실 고온로 제품군을 제공하며, 모두 고유한 연구 요구 사항을 충족하도록 완벽하게 맞춤 설정할 수 있습니다.
일관성 없는 기하학적 구조로 인해 재료 성능이 저하되지 않도록 하십시오. 당사의 전문 시스템은 실험실에서 요구하는 안정성과 반복성을 제공하도록 설계되었습니다. 기술 전문가와 함께 맞춤형 증착 요구 사항을 논의하려면 지금 문의하세요!

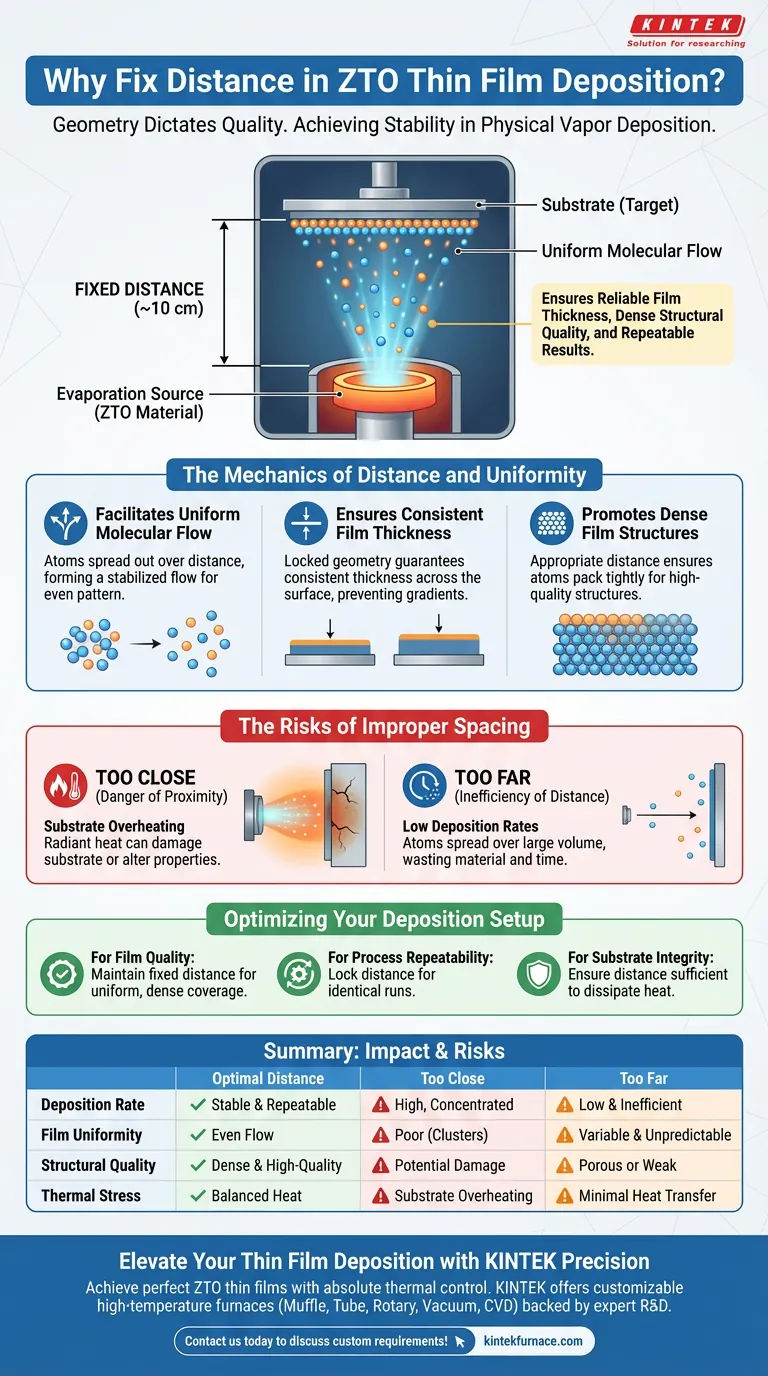

시각적 가이드
참고문헌
- Ashish Khandelwal, K. S. Sharma. Effect of Different Compositions of Mixed Metal Oxides (Zinc Oxide and Tin Oxide) on Structural and Optical Properties for the Application of Window Layers in Solar Cells. DOI: 10.3329/jsr.v16i1.64157
