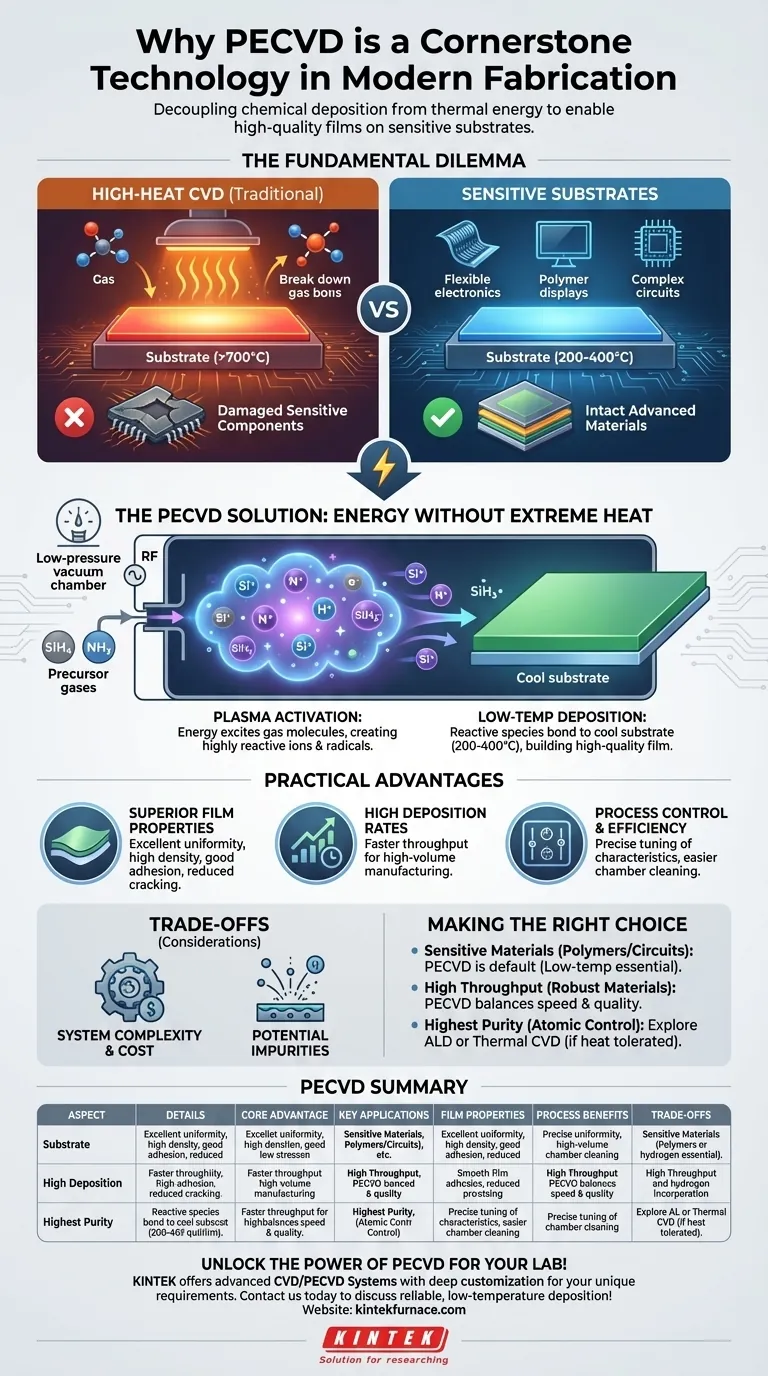

Pecvd를 현대 제조 공정의 초석 기술로 만드는 요인은 무엇입니까? 저온, 고품질 박막 증착 실현

본질적으로, 플라즈마 강화 화학 기상 증착(PECVD)은 근본적인 제조 딜레마, 즉 고온으로 해당 표면을 파괴하지 않고 표면에 고품질의 내구성 있는 박막을 증착하는 방법을 해결하기 때문에 초석 기술입니다. 극심한 온도 대신 에너지 풍부한 플라즈마를 사용하여 화학 반응을 유도함으로써, PECVD는 현대 전자제품, 광학 및 태양 전지에 필수적인, 온도에 민감한 부품 위에 첨단 재료를 생성할 수 있게 합니다.

PECVD의 결정적인 이점은 화학적 증착에 필요한 에너지를 열 에너지와 분리할 수 있다는 것입니다. 이는 고온의 무차별적인 힘 대신 플라즈마의 표적 에너지를 사용하여 저온에서 고품질 박막 성장을 가능하게 합니다.

근본적인 문제: 열 대 재료 무결성

기존 CVD의 고온 딜레마

기존의 화학 기상 증착(CVD)은 종종 수백 도에서 1000도 이상의 고온에 의존하는 강력한 기술입니다. 이 열 에너지는 전구체 가스를 분해하고 기판 위에 고체 박막을 형성하는 화학 반응을 유발하는 데 필요합니다.

효과적이지만, 이러한 열에 대한 의존성은 주요 한계를 만듭니다.

민감한 기판의 과제

현대의 제조, 특히 반도체 및 유연 전자제품 제조에는 복잡한 다층 구조를 구축하는 것이 포함됩니다. 미세 금속선이 있는 집적 회로 또는 폴리머 기반 유연 디스플레이와 같은 하부 구성 요소는 기존 CVD의 극한 온도를 견디지 못하면 손상되거나 완전히 파괴될 수 있습니다.

이는 결정적인 병목 현상을 만듭니다. 즉, 필요한 기능성 층을 추가하는 공정이 이미 수행한 작업을 망친다면 그 층을 추가할 수 없다는 것입니다.

PECVD가 열 문제를 해결하는 방법

플라즈마 소개: 극심한 열 없이 에너지를 얻기

PECVD는 다른 형태의 에너지를 도입하여 열 문제를 우회합니다. 저압 진공 챔버 내부에서 전구체 가스에 전기장이 가해집니다.

이 가해진 에너지는 가스 분자를 여기시켜 전자를 분리하고 플라즈마, 즉 이온, 전자 및 중성 라디칼로 구성된 매우 반응성이 높은 물질 상태를 생성합니다.

플라즈마 강화 증착 메커니즘

플라즈마 내에서 새로 형성된 이온과 라디칼은 화학적으로 매우 반응성이 높습니다. 이미 "활성화된" 상태에 있기 때문에 박막을 형성하기 위해 높은 열 에너지가 필요하지 않습니다.

이러한 활성화된 종들이 비교적 차가운 기판 표면에 접촉하면 쉽게 결합하여 원하는 박막을 층별로 쌓아 올립니다. 이 공정은 일반적으로 실리콘 필름의 경우 실란(SiH₄) 또는 질화물 필름의 경우 암모니아(NH₃)와 같은 전구체 가스를 사용합니다.

주요 결과: 저온 기판 위 고품질 박막

그 결과 두 가지 장점을 모두 얻을 수 있습니다. 증착 공정의 특징인 조밀하고 균일하며 고품질의 박막을 얻을 수 있지만, 온도는 완전히 제조된 장치와 호환될 만큼 충분히 낮습니다(예: 200-400°C).

PECVD의 실제적 이점

우수한 박막 특성

에너지가 플라즈마에 의해 공급되므로, 이 공정은 박막의 최종 특성을 정밀하게 제어할 수 있도록 합니다. PECVD 박막은 넓은 기판에 걸친 우수한 균일성, 높은 밀도 및 우수한 접착력으로 알려져 있습니다.

이 공정은 또한 내부 응력이 낮은 박막을 생성하여 균열 가능성을 크게 줄입니다. 이는 장치 신뢰성에 매우 중요한 요소입니다.

높은 증착 속도

플라즈마 종의 높은 반응성으로 인해 다른 저온 증착 기술에 비해 더 빠른 박막 성장이 이루어지는 경우가 많습니다. 이러한 높은 처리량은 반도체 제조 공장과 같은 대량 생산 환경에서 주요 이점입니다.

공정 제어 및 효율성

엔지니어는 가스 유량, 압력 및 플라즈마 생성을 위해 인가되는 전력과 같은 공정 매개변수를 조정하여 구성, 두께 및 굴절률과 같은 박막 특성을 정밀하게 조정할 수 있습니다. 또한, 공정 화학은 챔버 청소를 용이하게 하여 장비 가동 중지 시간을 줄일 수 있습니다.

절충점 이해하기

시스템 복잡성 및 비용

PECVD 시스템은 본질적으로 단순한 열 CVD 반응기보다 더 복잡합니다. 정교한 고주파(RF) 또는 마이크로파 전원 공급 장치, 진공 기술 및 정밀한 가스 처리가 필요하므로 자본 및 유지 보수 비용이 증가할 수 있습니다.

불순물 가능성

에너지를 가진 플라즈마는 때때로 챔버 벽이나 전극의 물질을 스퍼터링할 수 있으며, 이는 불순물로 성장하는 박막에 통합될 수 있습니다. 또한, 전구체 가스(예: 실란)는 수소가 풍부하며, 이 수소는 박막에 통합될 수 있으며 때로는 관리되지 않으면 전기적 또는 광학적 특성에 영향을 미칩니다.

목표에 맞는 올바른 선택하기

증착 방법을 선택하는 것은 기판 및 최종 장치의 특정 요구 사항에 전적으로 달려 있습니다.

열에 민감한 재료(예: 폴리머, 플라스틱 또는 완성된 회로)에 대한 제조가 주요 초점인 경우: PECVD는 기판 손상을 방지하는 데 저온 특성이 필수적이므로 종종 기본 선택 사항입니다.
견고한 재료에 대한 제조 처리량 극대화가 주요 초점인 경우: PECVD는 높은 증착 속도와 고품질 박막 특성의 우수한 균형을 제공하여 대량 생산을 위한 핵심 장비가 됩니다.
절대적으로 가장 높은 박막 순도 또는 원자 수준 제어가 주요 초점인 경우: 원자층 증착(ALD)과 같은 대안을 탐색하거나 기판이 열을 견딜 수 있는 경우 기존 CVD를 사용해야 할 수 있습니다.

결국, 파괴적인 열 없이 고품질 재료 증착을 가능하게 하는 PECVD의 능력은 차세대 첨단 장치를 구축하는 데 매우 중요한 기술이 되게 합니다.

요약표:

측면	세부 정보
핵심 장점	플라즈마 에너지를 사용하여 저온(200-400°C)에서 고품질 박막을 증착하여 기판 손상을 방지합니다.
주요 응용 분야	반도체, 유연 전자제품, 광학, 태양 전지.
박막 특성	우수한 균일성, 높은 밀도, 우수한 접착력, 낮은 응력, 균열 감소.
공정 이점	높은 증착 속도, 박막 특성에 대한 정밀한 제어, 민감한 재료와의 호환성.
단점	더 높은 시스템 복잡성 및 비용, 수소 포함과 같은 불순물 가능성.
