본질적으로 진공 브레이징은 실패가 허용되지 않는 고성능 부품에서 예외적으로 깨끗하고, 강하며, 뒤틀림 없는 접합부를 만들기 위해 사용됩니다. 이 고급 제조 기술은 항공우주, 의료 기기 및 자동차와 같은 산업에서 복잡한 어셈블리와 다른 방법으로는 안정적으로 접합할 수 없는 민감한 재료를 접합할 수 있게 해주므로 선호되는 솔루션입니다.
많은 공정이 금속을 접합할 수 있지만, 최종 어셈블리의 절대적인 무결성이 협상 불가능할 때 진공 브레이징은 결정적인 선택입니다. 이는 다른 공정을 괴롭히는 산화 및 열 응력이라는 근본적인 문제를 해결하여 임무에 중요한 응용 분야에 필수적입니다.
진공이 결정적인 요소인 이유
진공 브레이징의 "진공"은 사소한 세부 사항이 아니라 고유한 이점을 가능하게 하는 핵심 요소입니다. 밀봉된로 내부에서 분위기를 제거함으로써 이 공정은 금속을 접합하는 방식을 근본적으로 변화시킵니다.
플럭스 없이 산화 제거
일반적인 분위기에서 금속을 가열하면 표면에 산화층이 형성됩니다. 이 층은 장벽 역할을 하여 필러 금속이 모재를 적절하게 적시고 약하고 신뢰할 수 없는 결합을 형성하는 것을 방해합니다.
전통적인 브레이징은 플럭스(flux)라고 하는 화학제를 사용하여 이를 해결하지만, 플럭스는 접합부에 갇혀 부식 및 잠재적인 파손 지점을 유발할 수 있습니다.
진공 브레이징은 플럭스의 필요성을 완전히 제거합니다. 산소를 제거함으로써 산화물이 형성될 수 없는 깨끗한 환경을 조성하여 용융된 필러 금속이 모재와 완벽하고 직접적인 야금 결합을 형성하도록 합니다.
궁극적인 순도 보장
이 플럭스 불필요하고 산화물이 없는 공정의 결과는 밝고 광택이 나며 예외적으로 깨끗한 접합부입니다. 이는 단순히 미적인 것이 아니라 결합 순도에 대한 시각적 확인입니다.
의료용 임플란트 및 수술 도구의 경우, 이러한 청결도는 생체 적합성과 멸균에 필수적입니다. 항공우주 및 유압 시스템에서는 추후 파손을 유발할 수 있는 숨겨진 오염 물질 없이 누출 방지 밀봉을 보장합니다.
열 제어 및 재료 무결성 마스터링
청결도 외에도 진공 브레이징은 열 주기(thermal cycle)에 대해 탁월한 수준의 제어를 제공합니다. 이러한 정밀도는 최종 제품의 강도와 치수 정확도를 유지하는 데 중요합니다.
잔류 응력 최소화
진공로는 어셈블리 전체에 매우 느리고 균일한 가열 및 냉각을 허용합니다. 이 점진적인 공정은 모재의 뒤틀림, 변형 또는 균열을 유발할 수 있는 열 충격 및 잔류 응력을 최소화합니다.
부품 전체가 균일하게 가열되므로 복잡한 어셈블리는 정밀한 치수를 유지하며, 이는 터빈 블레이드나 정교한 열교환기와 같은 부품에 결정적인 요소입니다.
단일 사이클에서 열처리 결합
많은 고강도 합금은 원하는 기계적 특성을 얻기 위해 경화, 어닐링 또는 시효 처리와 같은 열처리 공정이 필요합니다.
진공 브레이징의 중요한 이점은 이러한 처리를 단일로로 사이클에 결합할 수 있다는 것입니다. 어셈블리는 브레이징된 후 동일한 제어된 환경 내에서 열처리를 위해 다른 온도로 가져갈 수 있습니다. 이는 특히 대량 생산에서 효율성을 크게 향상시키고 비용을 절감합니다.
용접할 수 없는 것 접합하기
용접은 모재를 녹이는 것에 의존하며, 이는 티타늄, 고온 초합금 및 특정 스테인리스강과 같은 민감한 재료의 야금학적 특성을 변경하거나 손상시킬 수 있습니다.
진공 브레이징은 모재의 녹는점 이하에서 작동하여 그 특성을 그대로 유지합니다. 이로 인해 용접하기 어려운 합금과 이종 재료(예: 금속 대 세라믹)로 어셈블리를 만들 때 이상적인 방법이 됩니다.
상충되는 점 이해하기
모든 공정에는 한계가 있습니다. 객관성을 유지하려면 진공 브레이징이 최적의 선택이 아닐 수 있는 경우를 인정해야 합니다.
높은 초기 투자
진공로는 정교한 자본 장비로 상당한 재정적 투자를 나타냅니다. 장비의 비용과 복잡성으로 인해 비용이 주된 동인인 소규모 작업장이나 저용량 프로토타이핑에는 적합하지 않습니다.
느린 배치 처리
제어된 가열 및 냉각 주기는 품질에 중요한 이점이지만 본질적으로 느립니다. 진공 브레이징은 배치 공정으로, 부품을 적재하고, 로(furnace)를 밀봉하고 진공을 잡고, 사이클을 실행한 다음, 하역하기 전에 냉각해야 함을 의미합니다. 이는 연속 공정이나 수동 용접에 비해 사이클 시간이 길어집니다.
특수 설계 요구 사항
부품은 진공 브레이징용으로 특별히 설계되어야 합니다. 여기에는 필러 금속의 모세관 작용을 허용하기 위한 올바른 접합부 간격을 설계하고, 공정을 방해하거나 고온에서 변형되지 않도록 어셈블리를 제자리에 고정할 고정구(fixtures)를 설계하는 것이 포함됩니다. 이는 더 높은 수준의 엔지니어링 전문 지식을 필요로 합니다.
진공 브레이징을 선택해야 하는 경우
접합 공정의 선택은 전적으로 프로젝트의 우선순위에 따라 달라집니다. 정보에 입각한 결정을 내리기 위해 다음 지침을 사용하십시오.
- 임무에 중요한 신뢰성(항공우주, 의료)이 주요 초점인 경우: 진공 브레이징은 극한 조건에서 실패하지 않을 순수하고 기포 없는 접합부를 만드는 기본 선택입니다.
- 이종 또는 민감한 재료를 접합하는 것이 주요 초점인 경우: 이 공정은 용접이 실패하는 곳에서 탁월하며, 야금학적 특성을 손상시키지 않고 금속과 세라믹 또는 반응성 합금을 접합할 수 있도록 합니다.
- 복잡한 어셈블리의 효율적인 생산이 주요 초점인 경우: 진공 브레이징은 여러 열 공정을 단일의 매우 반복 가능한 사이클로 결합하여 후처리 정리를 제거함으로써 비용 효율성을 높일 수 있습니다.
궁극적으로 진공 브레이징을 선택하는 것은 최종 결합의 품질과 무결성을 무엇보다 우선시하는 전략적 결정입니다.
요약표:
| 주요 측면 | 진공 브레이징의 이점 |
|---|---|
| 접합부 품질 | 예외적으로 깨끗하고, 강하며, 뒤틀림 없는 접합부 |
| 산화 방지 | 플럭스 불필요; 오염 및 부식 제거 |
| 열 제어 | 균일한 가열/냉각으로 응력 및 뒤틀림 최소화 |
| 재료 다양성 | 이종 재료 및 민감한 합금을 효과적으로 접합 |
| 공정 통합 | 단일 사이클에서 브레이징과 열처리 결합 가능 |
신뢰할 수 없는 접합부 또는 고성능 부품의 재료 한계로 어려움을 겪고 계십니까? KINTEK의 특수 진공 및 분위기로(Vacuum & Atmosphere Furnaces)를 포함한 고급 고온로 솔루션은 임무에 중요한 진공 브레이징에 필요한 정밀도와 순도를 제공하도록 설계되었습니다. 당사의 뛰어난 R&D 및 사내 제조 역량을 활용하여 항공우주, 의료 기기 또는 복잡한 자동차 어셈블리에 관계없이 고유한 응용 분야 요구 사항을 정확하게 충족하도록 깊은 맞춤화를 제공합니다. 가장 까다로운 프로젝트의 무결성을 보장하기 위해 KINTEL에 오늘 문의하십시오.

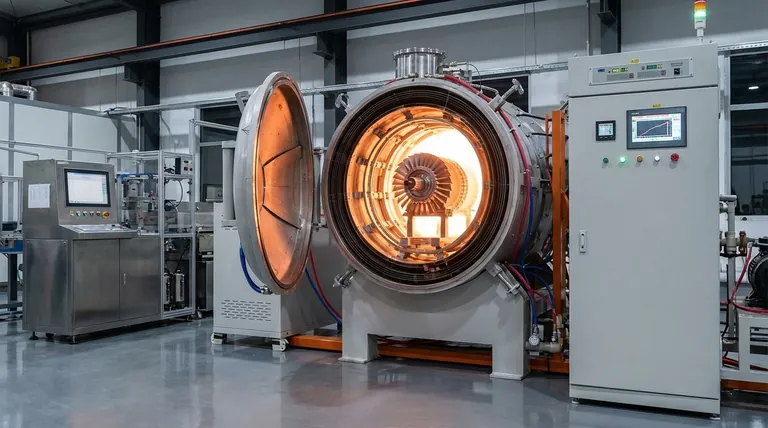

시각적 가이드
